Installation

Introduktion

I den här delen av instruktionerna kan du se hur
laddstationen CHARGESTORM® CONNECTED
installeras.
Säkerhet
• Endast en behörig elektriker får utföra
installationen som beskrivs i detta dokument.
• Läs och följ instruktionerna i dokumentet innan
produkten installeras och används.
• Installationen måste uppfylla lokala
säkerhetsförordningar.
• Enligt standardkraven i IEC61851 får du inte
använda adaptrar eller omvandlingsadaptrar
med den här produkten.
• Den här laddstationen har ingen ventilerad
laddning.
• Se till att kablarna i laddstationen inte
har lossnat på grund av vibrationer under
transport. Om det finns lösa kablar ska
de återanslutas och skruvarna ska dras åt.
• Vi rekommenderar att installationen utförs
av två personer.
• Använd skyddsskor under installationen.

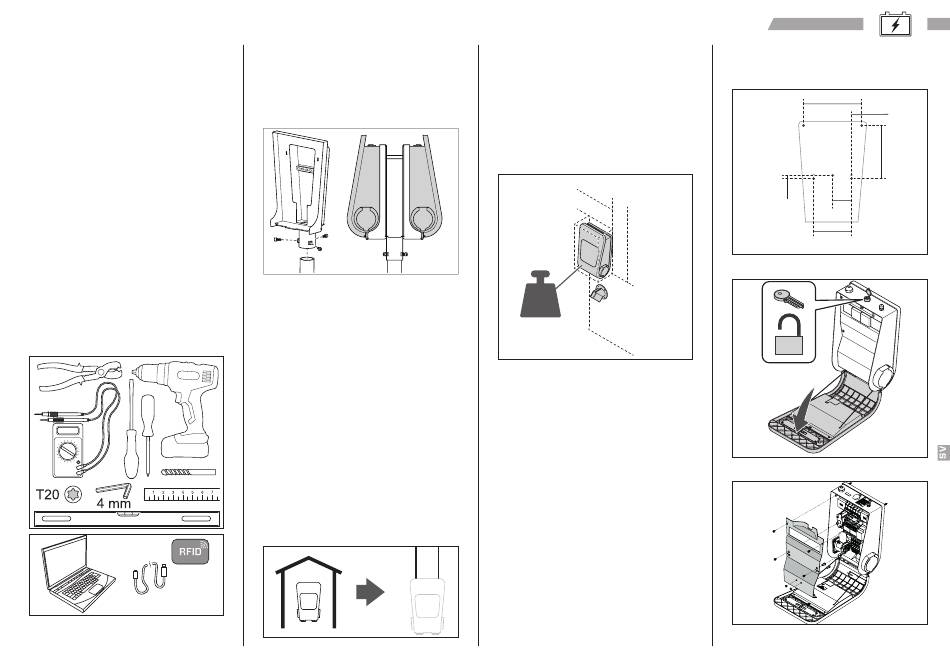

Verktyg
> 2000 mm
Mini-USB
CTEK AB
• Mifare Classic/IEC 14443 typ A och kompatibel
RFID-tagg (om RFID ska användas).
• Stationär eller bärbar dator (OS: Linux eller
OSX rekommenderas, Windows 10/11 kräver
installation av USB-drivrutin).

Tillvalsutrustning

• Stolpmonteringssats för en stolpdiameter
på 60 mm. Artikelnummer 920-00010 (endast
om tillagt).
• Stolpmonteringssats för två boxar för att
kunna använda maximalt fyra EV-kontakter
på en stolpe. Artikelnummer 922-00018.

Kontroller innan installationen

Utför följande kontroller innan kablarna installeras:
1. Undvik att installera EV-laddaren i direkt solljus.
Om produkten installeras i direkt solljus syns
symbolerna sämre och produktens temperatur
stiger. Detta utlöser överhettningsskyddet och
begränsar laddströmmen.
2. Bestäm om enheten ska installeras utomhus
eller inomhus.
För installation utomhus rekommenderar
a
vi att strömkabeln och nätverkskabeln
installeras underifrån för att förhindra att
vatten kommer in i teknikboxen ovanifrån.
Användar- och installationsinstruktioner
För installation inomhus kan nätverkskabeln
b.
och strömkabeln installeras antingen
ovanifrån eller underifrån på teknikboxen.
Obs! Vid installationer där strömkabeln har
en diameter som är större än 17 mm måste
strömkabeln installeras underifrån.
Förbereda installationsplatsen
1. Fastställ laddstationens monteringsposition.
a. Se till att det finns tillräckligt med utrymme
för normal användning.
Min
Min
350 mm
300 mm
1100-
1500 mm
500-
12-24 kg
1500 mm
Vid installation på en vägg
b.
ska du kontrollera att väggmaterialet är
lämpligt för montering av boxen. Väggen
måste klara laddstationens vikt. Installera
inte EV-laddaren i något skåp.
c. För installation på en stolpe
finns information i manualen till
stolpmonteringssatsen.
Så här installerar du laddstationen
på en vägg med hjälp
av monteringsfästet
246
43
[mm]
224
13
80
160
1. Borra fem hål i väggen med hjälp av borrmallen.
Lås upp och öppna teknikboxen med nyckeln.
2.
Ta försiktigt bort skyddslocket.
3.
155
