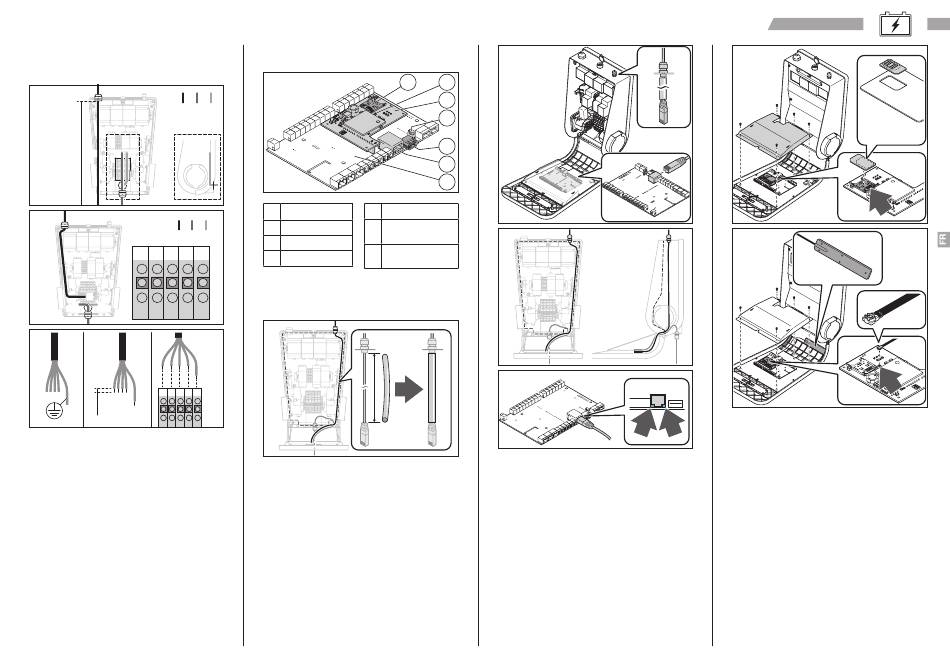

Installer le câble d'alimentation
1. Faites passer le câble d'alimentation dans le
presse-étoupe.
A B
Min
500 mm
A B C C
A B C
L1 L2 L3 N PE
A
B C
L1 L1 L2 L1 L2 L3 N PE L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
2. Le fil de terre protégé doit être plus long que
les autres fils de sorte qu'il soit le dernier fil
à se détacher si l'on tire dessus.
3. Dénudez les fils d'environ 18 à 20 mm à la fin du
câble d'alimentation. La section transversale
du câble d'alimentation ne doit pas dépasser
16 mm . Suivez les instructions de la page
2
précédente.
4. Connectez les fils d'alimentation aux borniers.
REMARQUE : les borniers sont emboîtables. Assurez-
vous que les câbles sont correctement branchés.
REMARQUE : concernant les différences régionales
en matière de système de mise à la terre, tel que
IT-nett, consultez le schéma d'entrée d'alimentation
dans l'annexe B.
REMARQUE : Pour les alimentations monophasées,
un cavalier à 3 voies doit être utilisé sur L1, L2 et L3.
Pour les alimentations biphasées, un cavalier à deux
voies doit être utilisé entre les bornes L1 et L2. Pour
plus de détails, reportez-vous à l'annexe A.
CTEK AB
Pour installer le câble réseau et le
modem 4G (en option)
C
A Carte contrôleur E Modem 4G
F Contact de
B RJ45
l'antenne U.FL
USB
C
G Emplacement
D Mini USB
de la carte SIM
Si la borne de charge doit être connectée
à l'équilibrage de charge NanoGrid
à Charge Portal, le portail de recharge en ligne
basé sur le cloud, il faut procéder comme suit.
• Insérer le câble réseau dans la gaine isolante
fournie. Le câble réseau du boîtier électrique
a besoin d'une isolation supplémentaire pour
des raisons de sécurité électrique.
• Si la borne de recharge se situe derrière un
pare-feu et doit être connectée à un système
de gestion, ouvrez le DNS (port 53) et https/
wss (port 443) dans le pare-feu. Accédez
au FTP pour autoriser les mises à niveau du
micrologiciel à distance.
G F
E
D
C
B
A
ou
TM
• Si une connexion Ethernet est nécessaire,
utilisez un câble réseau de type Cat5 ou
supérieur. Reliez le câble réseau au connecteur
RJ45 de la carte contrôleur. La carte contrôleur
est située sur le panneau avant. Une fois le
câble réseau connecté, les voyants d'activité
LED du connecteur RJ45 s'allument.
Instructions d'installation et d'utilisation
Mini SIM
15x25mm
• Si une connexion 4G est nécessaire, installez
la carte SIM dans la borne de recharge. Le
code PIN doit être désactivé et il est conseillé
de posséder un abonnement de 2 Go par
mois minimum en fonction du protocole de
communication OCPP de l'opérateur. Vérifiez
que le câble d'antenne est fixé aux deux
extrémités.
