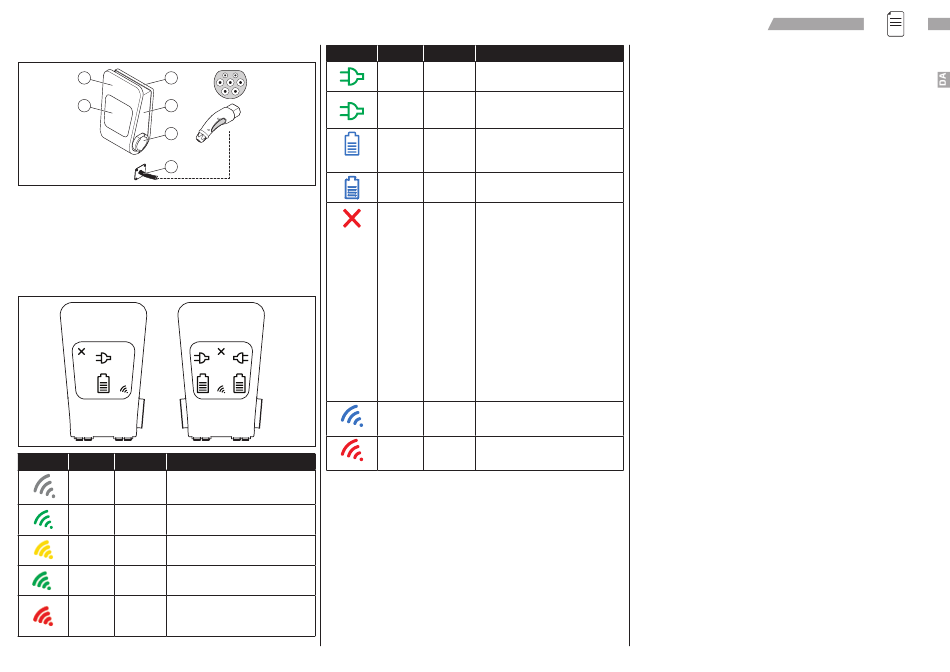

Oversigt

1 3
2 4
5
6
1. Frontpanel.
2. Display med statusindikatorer for opladning.
3. Bagside.
4. Teknikboks.
5.
Stik til elektriske køretøjer.
6. Stik til elektriske køretøjer (fast kabel).

Statusindikatorer

SYMBOL FARVE TILSTAND FORKLARING
Åben RFID-symbol ikke aktivt.
Ensfarvet RFID Venter på RFID-tag.
grøn
Blinker RFID Godkendelse i gang. Vent venligst!
gult
Blinker RFID RFID-tag godkendt. Opladning starter.
grønt
Blinker RFID Adgang til RFID-tag afvist (bruger
rødt én ikke godkendt til at oplade).
gang
CTEK AB
SYMBOL FARVE TILSTAND FORKLARING
Ensfarvet RFID/åben Tilgængelig og klar til opladning.
grøn
Blinker RFID Afventer kabeltilslutning eller
grønt godkendelse.
Lyser blåt RFID/åben Køretøj tilsluttet, men oplades ikke
(f.eks. fordi køretøjet er fuldt opladet,
eller opladningssessionen er sat på
pause).
Blinker RFID/åben Opladning i gang.
blåt
Lyser RFID/åben Alarm aktiv. Prøv at nulstille RCD'en
rødt ved at forbinde et køretøj med
et ladekabel, hvilket aktiverer
ladestationen, så der kan udføres
en selvdiagnose.
Hvis fejlen fortsætter, skal du
kontrollere,
er sprunget. Åbn teknikboksen, og
nulstil MCB'en.
Midlertidig fejl på udtag. Fejlen kan
skyldes et af følgende:
• Tidsgrænse for godkendelse nået.
• PP-signalet kan ikke aflæses fra
kablet (gælder kun for udtag af
type 2).
• Udtagsmotoren kunne ikke låse
kablet.
Lyser blåt - Ladestationen har tilslutning til cloud
backend. Vises kun under opstart.
Blinkene varer i 5 sekunder.
Lyser RFID/åben Ladestationen kunne ikke oprette
rødt forbindelse til cloud backend under
opstart. Vises kun under opstart.
BEMÆRK: Hvis der ikke er nogen aktive symboler på ladestationen, er den
inaktiv. Det kan skyldes, at ladestationen er indstillet til at være inaktiv, at
ladestationen genstarter, eller den er under planlagt vedligeholdelse.
Bruger- og installationsvejledning
om MCB'en (sikringen)
13
