UWAGA: WWAN to specyficzny tryb 4G, zazwyczaj solidniejszy niż PPP.

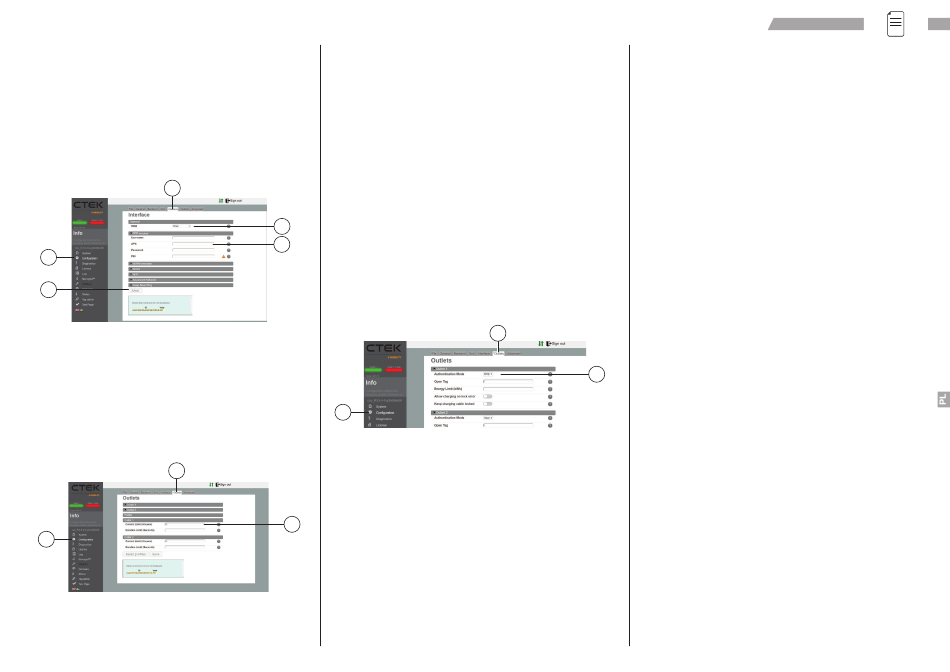

1. Przejdź do opcji Configuration (Konfiguracja).
2. Wybierz opcję Interface (Interfejs).
3. Wybierz opcję General (Ogólne) i wybierz ustawienie WAN=modem
(WWAN)
4. Wybierz kolejno opcje Configuration (Konfiguracja) >Interface (Interfejs) >
WWAN i wprowadź APN odpowiedni dla wybranego operatora 4G. Pozostaw
pozostałe pola niewypełnione.
5. Naciśnij przycisk Save (Zapisz) u dołu strony.
Konfiguracja trybu PPP (4G)
2
1
5
Przejdź do opcji Configuration (Konfiguracja).
1.
2. Wybierz opcję Interface (Interfejs).
3. Wybierz opcję General (Ogólne) i wybierz ustawienie WAN=modem (PPP).
4. Wybierz kolejno opcje Configuration (Konfiguracja) > Interface (Interfejs)
> Modem PPP i wprowadź APN odpowiedni dla wybranego operatora 4G.
Pozostaw pozostałe pola niewypełnione.
5. Naciśnij przycisk Save (Zapisz) u dołu strony.
Konfiguracja ograniczenia natężenia prądu
2
1
UWAGA: Zmień ustawienie ograniczenia natężenia prądu, jeśli musi być ono
niższe niż poziom bezpiecznika dla stanu ładowania.
CTEK AB
Przejdź do opcji Configuration (Konfiguracja).
1.
2. Wybierz opcję Outlet (Gniazdo).
3. Zmień ustawienia ograniczenia natężenia prądu.
Konfiguracja adresu URL i zmiana tożsamości stanowiska
(ChargeboxID) dla portalu
1. Przeprowadź kontrolę strony stanu, aby się upewnić, że dostęp do
internetu działa prawidłowo.
2. Upewnij się, że OCPP ChargeboxID i adres serwera są znane. Te informacje
powinny być podane przez operatora portalu. W przypadku portalu „Charge
Portal" CTEK, adres URL portalu ma następujący format: wss://<nazwa_
firmy>.oamportal.com/Ocpp/websocket.
UWAGA: Identyfikator ChargeboxID musi być niepowtarzalny i zawierać więcej
niż 22 znaki. Wybrany portal musi obsługiwać protokół OCPP w wersji 1.5 lub 1.6.
3. Wybierz kolejno opcje Configuration (Konfiguracja) > Backend (Zaplecze)
i wprowadź identyfikator ChargeboxID.
3
4. Ustaw protokół komunikacji na OCPP w wersji 1.5 lub 1.6.
4
5. Wprowadź adres zaplecza. Pozostałe parametry mogą zazwyczaj pozostać
niezmienione.
6. Naciśnij przycisk Save (Zapisz) u dołu strony.
Przejdź do strony stanu i sprawdź, czy nawiązano komunikację z portalem.
7.
Konfiguracja RFID
1
UWAGA: W przypadku ładowarek bez połączenia z portalem znaczniki
RFID można dodawać i usuwać tylko z interfejsu internetowego ładowarki.
W przypadku ładowarek podłączonych z portalem znaczniki można zmieniać
tylko w portalu.
3
1. Wybierz kolejno opcje Configuration (Konfiguracja) > Outlet (Gniazdo) >
Authentication (Uwierzytelnianie) i wybierz RFID dla wszystkich gniazd,
aby aktywować uwierzytelnianie RFID za pomocą znacznika RFID przed
ładowaniem.
2. Dodaj albo usuń zatwierdzone znaczniki RFID w obszarze Tag admin
(Administracja znacznikami).
Instrukcja obsługi i instalacji
Sprawdzanie po montażu
• Upewnić się, że stanowisko ładowania zostało odpowiednio zamontowane
na ścianie/słupku.
• Sprawdzić połączenia kabli zasilania i sieciowego. W razie potrzeby
poprawić poluzowany dławik kablowy.
• W przypadku instalacji o konfiguracja Nanogrid Home, sprawdź
komunikację między zewnętrznym EM a ładowarką.
• Naładować pojazd. Sprawdzić natężenie prądu i upewnić się, że symbole
ładowania na wyświetlaczu działają prawidłowo.
-
-
• Upewnij się, że zabezpieczenie przed czynnikami atmosferycznymi zamka
jest prawidłowo uszczelnione.
• Upewnij się, że świecą się kontrolki na wyświetlaczu.
• Podczas ładowania pojazdu upewnij się, że diody LED na osłonie
zabezpieczającej świecą się na zielono.
• Naciśnij przycisk RCD test na pokrywie ochronnej, aby przetestować
funkcję testowania doziemienia. Ładowanie powinno zostać przerwane.
Aby zresetować, odłącz i ponownie podłącz kabel ładowania.
• Przed przekazaniem upewnij się, że zainstalowana jest najnowsza wersja
oprogramowania układowego.

Sprawdzanie w ramach konserwacji

Konserwację produktu należy przeprowadzać raz do roku.
2
• Sprawdzić, czy gniazdo ładowania / kabel ładowania są w dobrym stanie.
• W razie potrzeby wymienić gniazdo ładowania / kabel ładowania.
• Sprawdzić gumowe uszczelki. Usunąć ewentualne zabrudzenia z gumowej
3
uszczelki.
• W razie potrzeby zaktualizować oprogramowanie.
• Sprawdzić dławik kablowy. W razie potrzeby dokręcić go.
• Wszelkie uszkodzone komponenty należy wymienić na oryginalne lub
zatwierdzone przez CTEK.

Recykling produktu

Produkt należy utylizować jako sprzęt elektroniczny. Zastosować się do
lokalnych wymogów dotyczących recyklingu sprzętu elektronicznego.
Kontrola dostępu przy użyciu RFID
Połączenie internetowe (4G/router/Ethernet)
