MANUAL
CONGRATULATIONS
to the purchase of your new professional switch mode battery charger.
This charger is included in a series of professional chargers from CTEK SWEDEN AB and
represents the latest technology in battery charging.

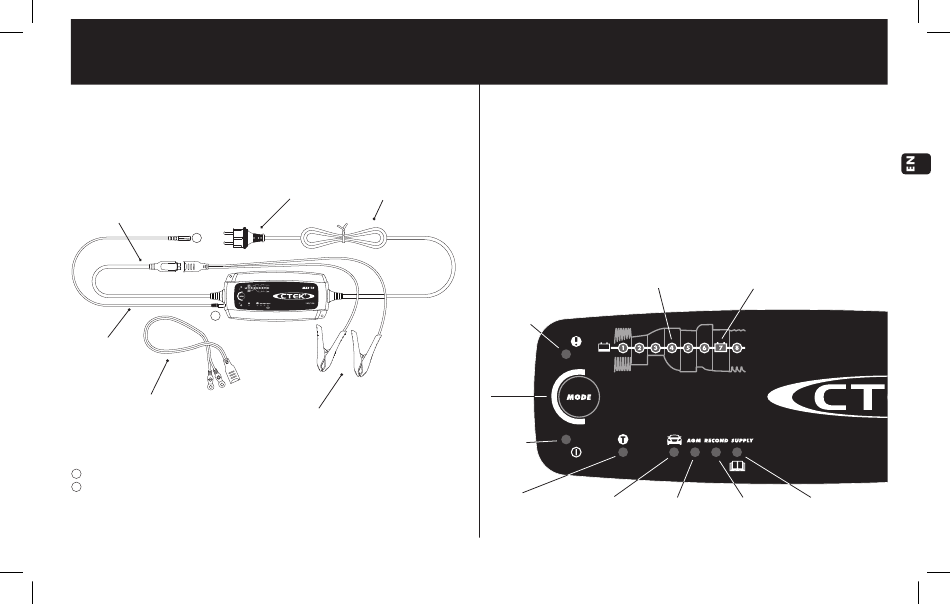

CTEK COMFORT CONNECT
2
CHARGE CABLE
1
TEMPERATURE
SENSOR
CTEK COMFORT CONNECT – eyelet M8
*Supply plugs may differ to suit your wall socket.
1
Attach the temperature sensor to the charger.
2
Attach the temperature sensor to the clamp.
20016111A MXS 10, Manual EAST, Print file 003.indd 3
SUPPLY PLUG*
MAINS CABLE
CTEK COMFORT CONNECT – clamp
CHARGING
1. Connect the charger to the battery.
2. Connect the charger to the wall socket. The power lamp will indicate that the mains
cable is connected to the wall socket. The error lamp will indicate if the battery clamps
are incorrectly connected. The reverse polarity protection will ensure that the battery or
charger will not be damaged.
3. Press the MODE-button to select charging program.
4. Follow the 8-step display through the charging process.
The battery is ready to start the engine when STEP 4 is lit.
The battery is fully charged when STEP 7 is lit.
5. Stop charging at any time by disconnecting the mains cable from the wall socket.
REAdY TO USE
ERROR LAMP
MOdE-
BUTTON
POWER
LAMP
TEMPERATURE
NORMAL
AGM
SENSOR
BATTERY
BATTERY
INdICATOR
PROGRAM
PROGRAM
FULLY CHARGEd
RECONd
SUPPLY
PROGRAM
PROGRAM
EN
2011-02-07 11:08:19
