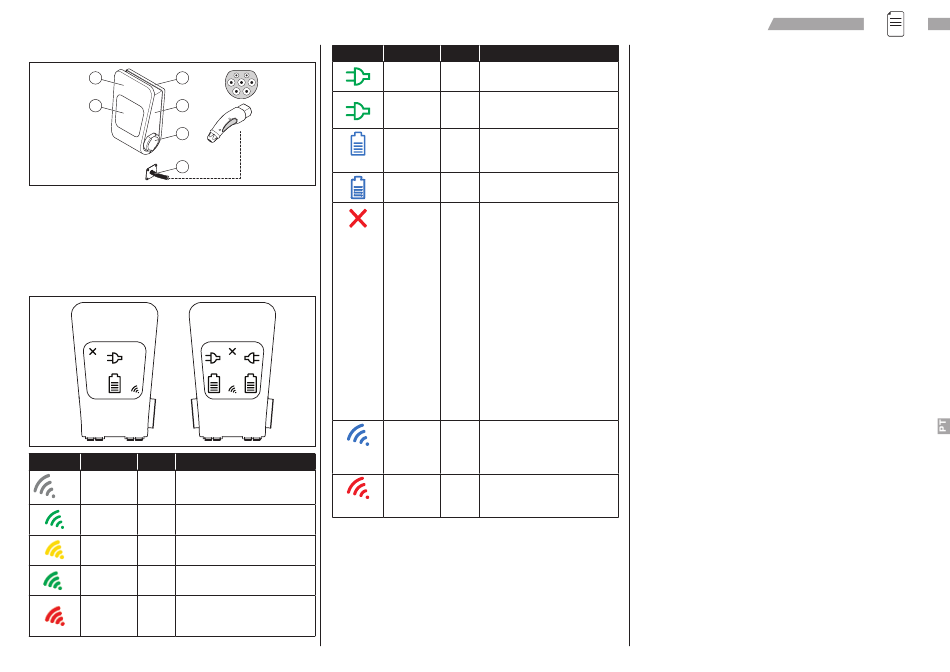

Visão geral
1 3
2 4
5
6
1. Painel frontal.
2. Visor com símbolos de estado de carregamento.
3. Painel traseiro.
Caixa técnica.
4.
5. Saída veículo elétrico.
6. Saída veículo elétrico (cabo fixo).
Símbolos de estado
SÍMBOLO COR MODO EXPLICAÇÃO
Aberto Símbolo RFID não ativo.
Verde fixo RFID À espera da etiqueta RFID.
Amarelo RFID Autenticação em curso. Aguarde,
intermitente se faz favor!
Verde RFID Etiqueta RFID aprovada.
intermitente O carregamento irá agora começar.
Vermelho RFID Acesso à etiqueta RFID negado
intermitente (utilizador não autorizado a realizar
uma vez carregamento).
CTEK AB
SÍMBOLO COR MODO EXPLICAÇÃO
Verde fixo RFID/ Disponível e pronto para
aberto carregamento.
Verde RFID À espera de ligação ou
intermitente autenticação de cabo.
Azul fixo RFID/ Veículo ligado mas não a carregar
aberto (por exemplo, o veículo está
totalmente carregado ou a sessão
de carregamento foi interrompida).
Azul RFID/ Carregamento em curso.
intermitente aberto
Vermelho RFID/ Alarme ativo. Tentar reiniciar o
fixo aberto RCD ligando um veículo utilizando
um cabo de carregamento, o
que desencadeará a estação de
carregamento para efectuar o
autodiagnóstico.
Se a falha persistir, verificar se
o MCB (fusível) disparou. Abrir a
caixa técnica e repor o MCB.
A saída tem uma falha temporária.
A falha pode ser uma das
seguintes:
• Tempo-limite de autenticação
atingido.
• O sinal PP não pode ser lido a
partir do cabo (aplicável apenas
para saída tipo 2).
• O motor da saída não conseguiu
bloquear o cabo.
Azul fixo - A estação de carregamento está
ligada ao backend da nuvem.
Apenas mostrado durante
o arranque. Indicação apresentada
a piscar durante 5 segundos.
Vermelho RFID/ A estação de carregamento não
fixo aberto conseguiu ligar-se ao backend da
nuvem durante o arranque. Apenas
mostrado durante o arranque.
NOTA: Se a estação de carregamento não tiver símbolos ativos, a estação
de carregamento está inativa. Isto pode dever-se ao facto de a estação de
carregamento estar configurada para estar inativa, estar a reiniciar ou estar
a ser submetida a uma manutenção planeada.
