Installering

Innledning

Denne instruksjonsdelen viser deg hvordan
du installerer ladestasjonen CHARGESTORM®
CONNECTED.

Sikkerhet

• Det er kun godkjente elektrikere som kan
utføre installasjonen som er beskrevet i denne
veiledningen.
• Les og følg instruksene i dette dokumentet før
installasjon og idriftsettelse av produktet.
• Installasjonen må følge lokale
sikkerhetsforskrifter.
• Ikke bruk adaptere eller konverteringsadaptere
på dette produktet (i henhold til IEC61851
standardkrav).
• Denne ladestasjonen støtter ikke ventilert
lading.
• Sørg for at kablene til ladestasjonen ikke har
løsnet på grunn av vibrasjoner under transport.
Hvis du finner løse kabler, må du koble til
kablene på nytt og stramme skruene.
• Det anbefales at installeringen utføres
av to personer.
• Bruk vernesko under installasjonen.

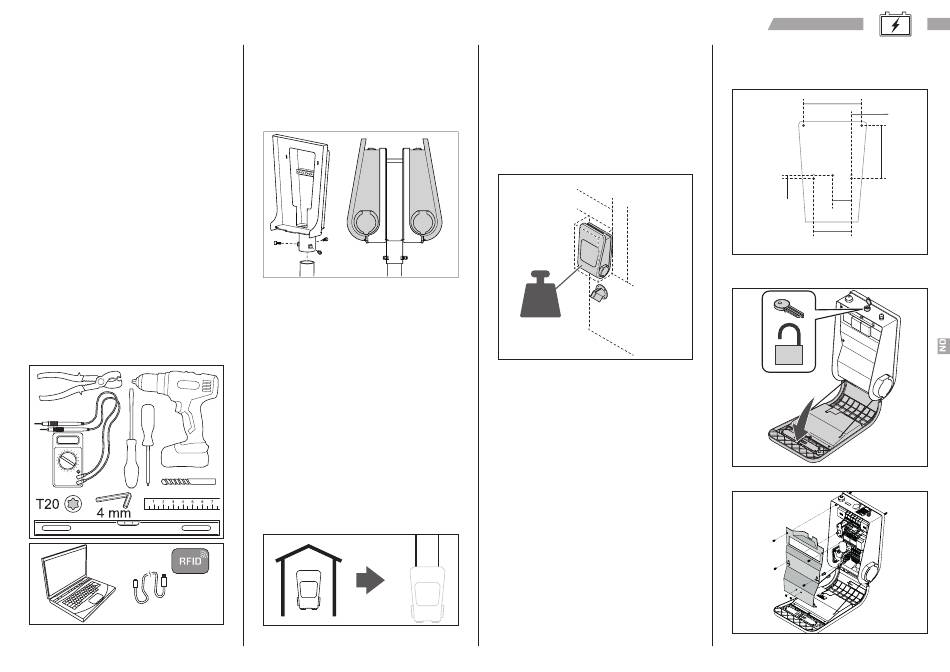

Verktøy
> 2000 mm
Mini-USB
CTEK AB
• Mifare Classic/IEC 14443 Type A og kompatibel
RFID-tagg (dersom RFID skal brukes).
• Stasjonær/bærbar datamaskin (OS: Linux
eller OSX anbefaltes, Windows 10/11 krever
installasjon fra en USB-driver).

Tilleggsutstyr

• Stolpemonteringssett for stolpe med diameter
på 60 mm. Artikkelnummer 920-00010
(bare hvis lagt til).
• Stolpemonteringssett for to bokser som
gir plass til maksimalt fire elbilkontakter
på én stolpe. Artikkelnummer 922-00018.
Dette må kontrolleres før
installasjon
Utfør følgende kontroller før installasjon av kabler:
1. Unngå å installere elbilladeren i direkte
sollys. Hvis produktet er installert i direkte
sollys, kommer symbolene til å være mindre
synlige og temperaturen i produktet øker.
Dette aktiverer beskyttelsesmekanismen mot
overoppheting og begrenser ladestrømmen.
Avgjør om du skal installere enheten utendørs
2.
eller innendørs.
a For utendørs installasjon anbefales det
at strømkabelen og nettverkskabelen
installeres nedenifra for å unngå
at vanninntrengning ovenfra.
Ved innendørs installasjon kan
b.
Brukerveiledning og installeringshåndbok
strømkabelen og nettverkskablene
installeres enten ovenfra eller nedenfra
den tekniske boksen.
MERK: For installasjoner med strømkabel
på en diameter større enn 17 mm, må
strømkabelen installeres nedenifra.

Slik forbereder du monteringsstedet

1. Bestem monteringsposisjonen
til ladestasjonen.
a. Sørg for at det er nok plass for normal bruk.
Min
Min
350 mm
300 mm
1100-
1500 mm
500-
12-24 kg
1500 mm
Sørg for at veggmaterialet er sterkt
b.
nok til å holde boksen når du installerer
den på veggen. Veggen må tåle vekten
av ladestasjonen. Ikke installer elbilladeren
i avlukker.
Les veiledningen
c.
om stolpemonteringssettet før installasjon.
Slik installerer du ladestasjonen
på en vegg ved hjelp
av monteringskonsollen
246
43
[mm]
224
13
80
160
1. Bor fem hull i veggen som er i flukt med
plasseringene som er vist i boresjablonen.
2. Lås opp og åpne med nøkkelen.
3. Fjern beskyttelsesdekselet forsiktig.
115
