NOTA: WWAN é um modo 4G específico, normalmente mais robusto do que
o PPP.

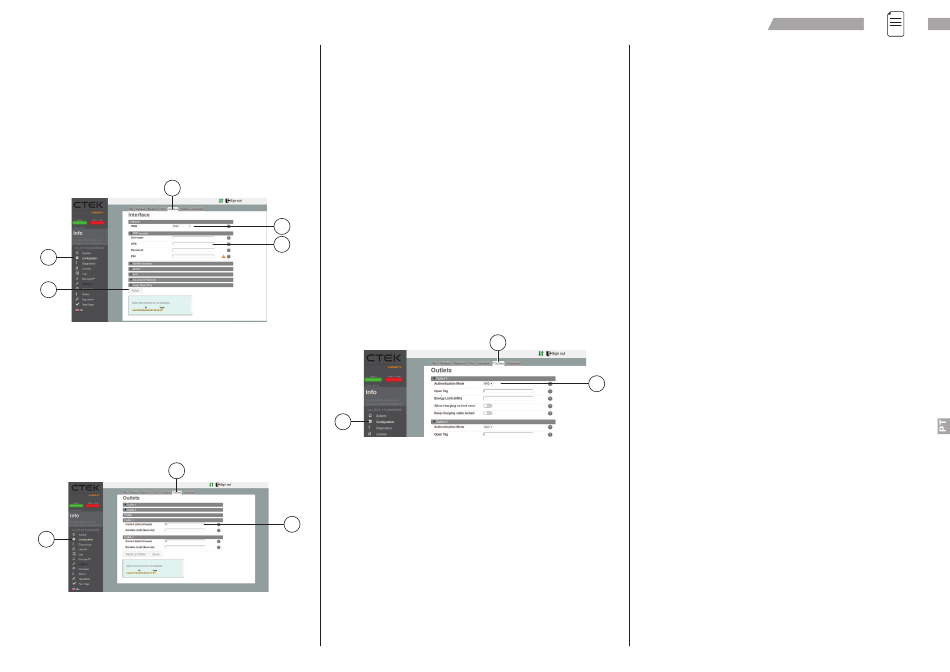

1. Navegue para "Configuration".
2. Selecione "Interface".
"General" e selecione "WAN = modem (WWAN)"
3.
4. Navegue para "Configuration>Interface>WWAN" e introduza o APN
aplicável para a operadora 4G selecionada. Deixe os restantes
campos vazios.
5. Prima "Save" na parte inferior da página.
Para configurar PPP (4G)
2
1
5
Navegue para "Configuration".
1.
2. Selecione "Interface".
3. "General" e selecione "WAN = modem (PPP)".
4. Navegue para "Configuration>Interface>PPP modem" e introduza
o APN aplicável para a operadora 4G selecionada. Deixe os restantes
campos vazios.
5. Prima "Save" na parte inferior da página.
Para configurar o limite de corrente
2
1
NOTA: Altere as definições do limite atual se o limite atual tiver de ser inferior ao
nível do fusível do estado de carga.
CTEK AB
Navegue para "Configuration".
1.
2. Selecione a saída.
3. Altere as definições para o limite atual.
Para configurar o URL e a identidade da estação de carregamento
(ChargeboxID) no portal
1. Faça uma verificação da página de estado para se certificar de que o
acesso à Internet funciona corretamente.
2. Certifique-se de que OCPP ChargeboxID e o endereço do servidor são
conhecidos. Esta informação deve ser fornecida pelo operador do portal.
Se for utilizado o portal da CTEK "Charge Portal", o URL do portal tem o
formato que se segue: wss://<companyname>.oamportal.com/Ocpp/
websocket.
NOTA: O ChargeboxID tem de ser único e não pode conter mais de 22 carateres.
O portal selecionado tem de suportar OCPP v1.5 ou v1.6.
3. Navegue para "Configuration>Backend" e introduza o ChargeboxID.
3
4. Defina o protocolo de comunicação para OCPP v1.5 ou v1.6.
4
5. Introduza o endereço de backend. Normalmente, os outros parâmetros
podem permanecer inalterados.
6. Prima "Save" na parte inferior da página.
Navegue até à página de estado e verifique se a comunicação do portal
7.
está estabelecida.
Para configurar RFID
1
NOTA: Para carregadores sem ligação ao portal, só pode adicionar e remover
etiquetas RFID da interface web no carregador. Para carregadores ligados, só
pode fazer alterações no portal.
3
1. Navegue para "Configuration>Outlet>Authentication" e selecione RFID para
todas as saídas para ativar a autenticação RFID com etiqueta RFID antes
do carregamento.
2. Adicione e apague etiquetas RFID aprovadas em "Tag admin".
Instruções de utilizador e instalação
Realizar testes de instalação
• Certifique-se de que a estação de carregamento está montada instalada
na parede/no pilar.
• Verifique a ligação do cabo de alimentação e do cabo de rede. Aperte
o prensa-cabos se for necessário.
• Se a instalação for uma configuração Nanogrid Home, verifique
a comunicação entre o EM externo e o carregador
• Carregar um veículo. Verifique a corrente e certifique-se de que os
símbolos de carregamento no display funcionam corretamente.
-
-
• Certifique-se de que a proteção contra as intempéries da fechadura
está corretamente vedada.
• Certifique-se de que o display está aceso.
• Quando o veículo estiver a carregar, certifique-se de que os LED na
cobertura de proteção estão verdes.
• Prima o botão de teste RCD na tampa de proteção para testar
a funcionalidade de teste de falhas de ligação à terra. O carregamento
deve parar. Para reiniciar, desligue e volte a ligar o cabo de carregamento.
• Assegure-se de que a última versão do firmware é instalada antes da
entrega.
Realizar testes de manutenção
A manutenção do produto deve ser feita uma vez por ano.
2
• Certifique-se de que o cabo de saída/cabo de carregamento está em
bom estado.
• Substitua o cabo de carregamento/a saída de carregamento se for
necessário.
3
• Verifique as juntas de borracha. Limpe qualquer eventual sujidade da
junta de borracha.
• Se necessário, atualize o software.
• Verifique o prensa-cabos. Aperte-o se for necessário.
• Quaisquer componentes danificados têm de ser substituídos utilizando
peças originais ou peças aprovadas pela CTEK.

Reciclar o produto

O produto deve ser reciclado como equipamento eletrónico. Cumpra os
requisitos locais de reciclagem de equipamento eletrónico.
Controlo da função RFID
Ligação à Internet (4G/Router/Ethernet)
