Innehåll
CHARGESTORM® CONNECTED ...........................................152
Produktbeskrivning ............................................................152
Avsedd användning ............................................................152
I lådan ...........................................................................................152
Översikt ........................................................................................153
Statussymboler ...................................................................153
Ladda fordonet .........................................................................154
Öppen åtkomst och RFID-åtkomst ...............................154
Ansluta CHARGESTORM® CONNECTED
till fordonet ............................................................................154
Börja ladda med öppen åtkomst ...................................154
Börja ladda med RFID-åtkomst .....................................154
Installation .................................................................................155
Introduktion ...........................................................................155
Säkerhetv ...............................................................................155
Tillvalsutrustning ................................................................155
Kontroller innan installationen .......................................155
Förbereda installationsplatsen .....................................155
Installera laddstationen på en vägg ............................155
Installera laddstationen på en stolpe ..........................156
Installera kablarna ..............................................................156
Ansluta strömkabeln .........................................................156
Ansluta nätverkskabeln
och 4G-modemet (tillval) ................................................. 157
Slutföra installationen ....................................................... 157
Ändra konfigurationsinställningarna ...........................158
Göra ett installationstest .................................................159
Göra ett underhållstest ....................................................159
Återvinna produkten ..........................................................159
152
Tekniska data ............................................................................ 160
Överströms- och kortslutningsskydd ........................ 160
Komponentspecifika data .............................................. 160
CTEK:s garantimeddelande ................................................. 161
Begränsad garanti .............................................................. 161
Förhållanden som förverkar den begränsade
garantin................................................................................... 161
Ytterligare information ...................................................... 161
Nationella användningsbegränsningar ...................... 161
Upphovsrätt ............................................................................... 161
Ändringar ............................................................................... 161
Förkortningar ............................................................................. 161
Elscheman .................................................................................. 161

CHARGESTORM® CONNECTED

Produktbeskrivning

CHARGESTORM® CONNECTED är en multianvändningsstation för elfordon.

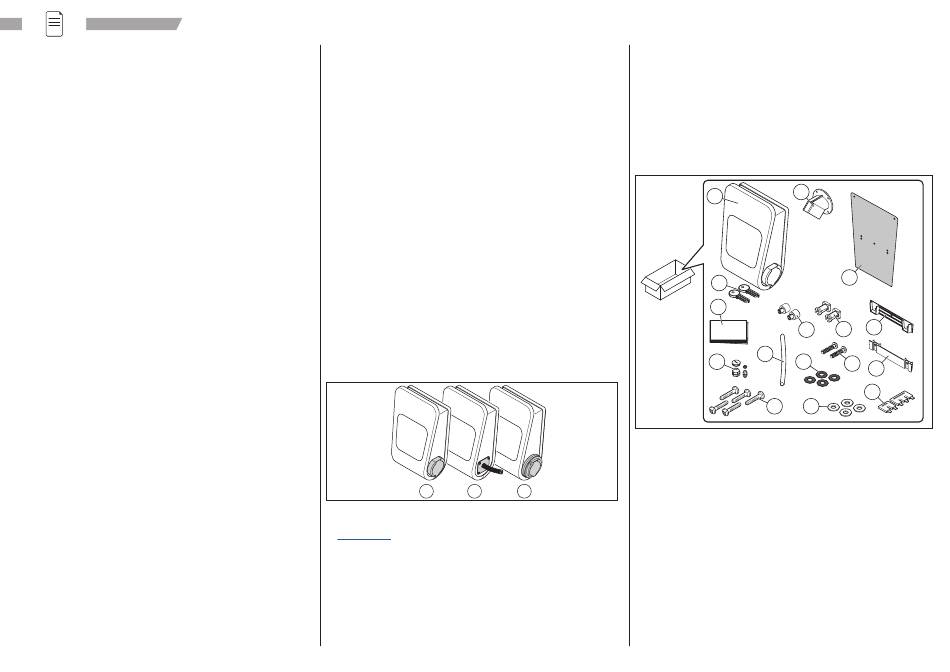

1 2
Laddstationen finns i flera varianter, såsom för olika uteffektnivåer, antal uttag
och typ av uttag (1 - typ 2-uttag, 2 - inbyggt typ 2-uttag, 3 - typ
slutare). Ett datablad med en komplett lista över artikelnummer finns att hämta
på www.ctek.com.
Obs! Se laddstationens ovansida för modellinformation.
CHARGESTORM® CONNECTED 2 är en förbättrad och uppdaterad version
av vår avancerade EV-laddare med en mängd funktioner samt inbyggda
säkerhetsfunktioner. Den har en kraftfull styrenhet för laddning som kan
hantera dubbla uttag/laddkablar av typ 2 samt stöd för lastbalansering
med hjälp av NANOGRID™.
Användar- och installationsinstruktioner
Överhettningsskydd
Vid höga temperaturer använder laddstationen en algoritm för att fastställa
alternativ strömstyrka. Detta minskar risken för att laddstationen överhettas
och skadas, samtidigt som enheten fortsatt kan användas.

Avsedd användning

Den här laddstationen är avsedd för användning monterad på vägg eller stolpe.
Laddstationen är avsedd för platser med både begränsad och icke-begränsad
åtkomst.

I lådan

1. Laddstationen CHARGESTORM® CONNECTED 2.
2. Två nycklar.
3. Användar- och installationsinstruktioner.
Täcklock för kabelingång och kabeltätningar (M25 och M12).
4.
5. Hållare för laddkontakt (för varianter med fast kabel).
3
6. Isoleringsrör.
7. Fem monteringsskruvar ST6.3.
2-uttag med
8. Fyra gummipackningar.
9. Fem brickor.
10. Två byglar (2-vägs och 3-vägs för varianter med en fas).
11. Väggfäste.
12. Stationsfäste.
13. Två tryckklämmor.
14. Två ST4-skruvar för tryckklämmor.
15. Två distansbrickor för väggmontering.
16. Borrmall.
5
1
16
2
3
11
13
15
6
4 8
14
12
10
7 9
