Contenido

CHARGESTORM® CONNECTED .......................................... 42
Descripción del producto ................................................ 42
Uso previsto ......................................................................... 42
Contenido ................................................................................... 42
Descripción general ............................................................... 43
Símbolos de estado .......................................................... 43
Para cargar el vehículo ......................................................... 44
Acceso abierto y acceso por RFID ............................... 44
Para conectar CHARGESTORM® CONNECTED
al vehículo ............................................................................. 44
Para iniciar la carga con acceso abierto ................... 44
Para iniciar la carga con acceso por RFID ................ 44
Instalación ................................................................................ 45
Introducción ......................................................................... 45
Seguridad .............................................................................. 45
Equipo opcional .................................................................. 45
Para verificar antes de la instalación ......................... 45
Para preparar la ubicación para la instalación ....... 45
Para instalar la estación de carga en una pared.... 45
Para instalar la estación de carga en un poste ...... 46
Para realizar la instalación por cable.......................... 46
Para instalar el cable de alimentación ....................... 46
Para instalar el cable de red y el módem
4G (opcional) ........................................................................47
Para finalizar la instalación .............................................47
Para cambiar la configuración ...................................... 48
Para realizar pruebas de instalación .......................... 49
Para realizar pruebas de mantenimiento ................. 49
Para reciclar el producto ................................................. 49
42
Datos técnicos ......................................................................... 50
Protección contra sobrecorrientes
y cortocircuitos ................................................................... 50
Datos específicos de la pieza ........................................ 50
Declaración de garantía de CTEK ...................................... 51
Garantía limitada ................................................................. 51
Circunstancias que anularían
la garantía limitada ............................................................. 51
Información adicional ........................................................ 51
Restricciones nacionales de uso .................................. 51
Derechos de autor ................................................................... 51
Revisiones ............................................................................. 51
Abreviaturas .............................................................................. 51
Planos eléctricos ...................................................................... 51

CHARGESTORM® CONNECTED

Descripción del producto

CHARGESTORM® CONNECTED es una estación multifuncional para
vehículos eléctricos.
1 2

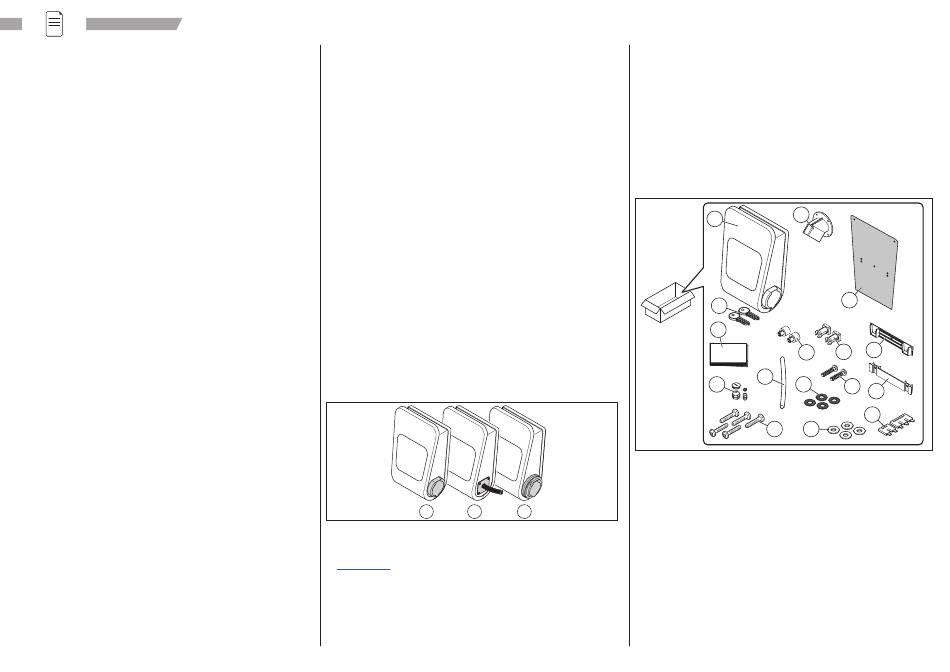

La estación de carga se presenta de varias formas, como diferentes niveles
de potencia de salida, número de tomas y tipo de tomas
tipo 2, 2 - enchufe de tipo 2 cableado, 3 - enchufe tipo 2 con obturador).
Para obtener una lista completa de los artículos, descargue la hoja de datos
en www.ctek.com.
NOTA: Consulte la parte superior de la estación de carga para obtener la
información del modelo.
CHARGESTORM® CONNECTED 2 es una versión actualizada y mejorada de
nuestro cargador avanzado para vehículos eléctricos con una amplia variedad
de funciones y características de seguridad integradas. Posee un potente
controlador de carga, el cual puede manejar tomas/cables de carga dobles
Manual del usuario y de instalación
de tipo 2 y ofrece equilibrado de carga a través de NANOGRID™.
Protección contra sobrecalentamiento
En altas temperaturas, el algoritmo de la estación de carga determinará la
corriente más óptima. Esto reduce el riesgo de sobrecalentamiento y daño
a la estación de carga, sin impedir el uso del dispositivo.

Uso previsto

Esta estación de carga está diseñada para utilizarse montada en una pared
o en un poste. La estación de carga está prevista para su uso en ubicaciones
restringidas y no restringidas.
Contenido
1. La estación de carga CHARGESTORM® CONNECTED 2.
2. Dos llaves.
3. Manual del usuario y de instalación.
4. Cobertura para entradas de cable y casquillos para cables (M25 y M12).
5. Soporte para el conector de carga (para las variantes con cable fijo).
3
6. Tubo de aislamiento.
7. Cinco tornillos de montaje ST6.3.
(1 - enchufe
8. Cuatro juntas de goma.
9. Cinco arandelas.
10. Dos puentes (de 2 y 3 vías para variantes con una fase).
11. Soporte de pared.
12. Soporte de estación.
13. Dos clips de presión.
14. Dos tornillos ST4 para clips de presión.
15. Dos espaciadores de montaje en pared.
16. Plantilla de perforación.
5
1
16
2
3
11
15 13
6
4 8
14
12
10
7 9
