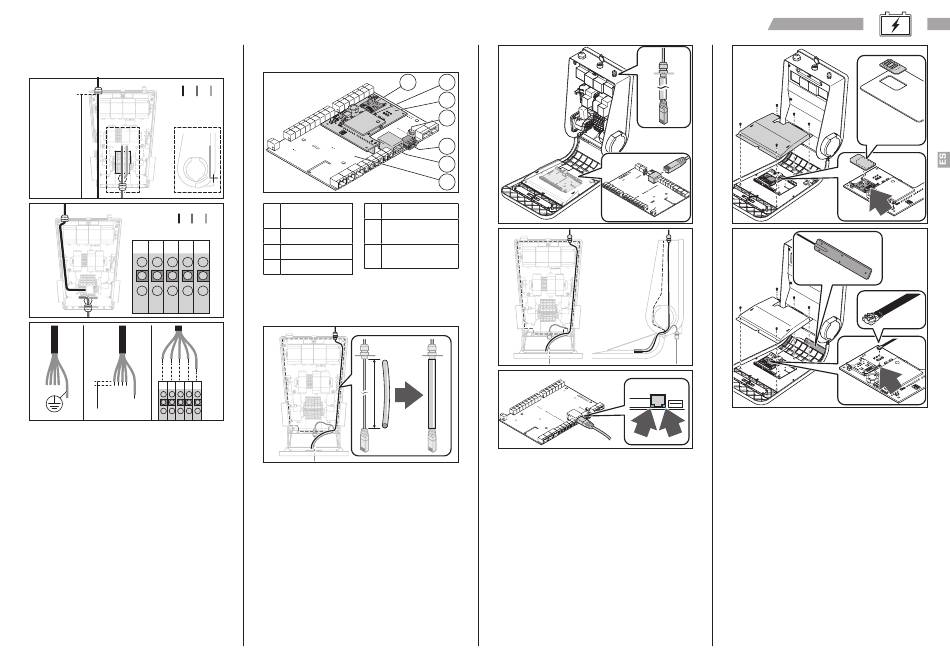

Para instalar el cable de alimentación
1. Tire del cable a través del casquillo del cable.
A B
Min
500 mm
A B C C
A B C
L1 L2 L3 N PE
A
B C
L1 L2 L3 N PE L1 L1 L2 L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
Asegúrese de que el cable a tierra protegido sea
2.
más largo que los otros cables para que este sea
el último cable que se desconectará si tira de él.
3. Pele aproximadamente entre 18 y 20 mm de los
cables en el extremo del cable de alimentación.
El área transversal del cable de alimentación
no deberá superar los 16 mm 2 . Siga las
instrucciones en la página anterior.
4. Conecte los cables de suministros a los
bloques de terminales.
NOTA: Los bloques de terminales son a presión.
Asegúrese de que los cables estén conectados
debidamente.
NOTA: Para consultar las diferencias regionales en los
sistemas de descarga a tierra, como IT-Nett, consulte
el plano de la entrada de alimentación en el Apéndice B.
NOTA: Para suministros monofásicos, se debe
usar un puente de 3 vías entre L1, L2 y L3. Para
suministros bifásicos, se debe usar un puente de
2 vías entre las terminales L1 y L2. Si quiere obtener
más detalles, consulte el Apéndice A.
CTEK AB
Para instalar el cable de red
y el módem 4G (opcional)
C
A Tarjeta E Módem 4G
controladora
F Contacto de
B RJ45 antena U.FL
C USB G Ranura para
tarjeta SIM
D Mini-USB
Si la estación de carga debe conectarse al equilibrio
de carga NanoGrid o a Charge Portal, el portal de
TM
carga en línea basado en la nube, debe seguir los
siguientes pasos.
• Cubra el cable de red con el cable de
aislamiento proporcionado. El cable de red
en el cuadro eléctrico necesita aislamiento
adicional por razones de seguridad eléctrica.
• Si la estación de carga se encuentra detrás
de un cortafuegos y debe conectarse a un
sistema back-end, abra DNS (puerto 53)
y http/wss (puerto 443) en el cortafuegos.
Abra FTP para permitir las actualizaciones
al firmware de forma remota.
G F
E
D
C
B
A
• Si debe conectarse el Ethernet, use un
cable de red tipo Cat5 o superior. Conecte el
cable de red al conector RJ45 en la placa de
control. La placa de control se encuentra en
el panel delantero. Cuando el cable de red es
conectado, se activará el LED de actividad en
el conector RJ45.
Manual del usuario y de instalación
Mini SIM
15x25mm
• Si debe conectarse el 4G, instale una tarjeta
SIM activada en la estación de carga. El PIN
deberá estar deshabilitado y se recomienda
una suscripción con un mínimo de 2 GB
por mes dependiendo de la comunicación
por protocolo OCPP de parte del operador.
Asegúrese de que el cable de la antena esté
conectado en ambos lados.
47
