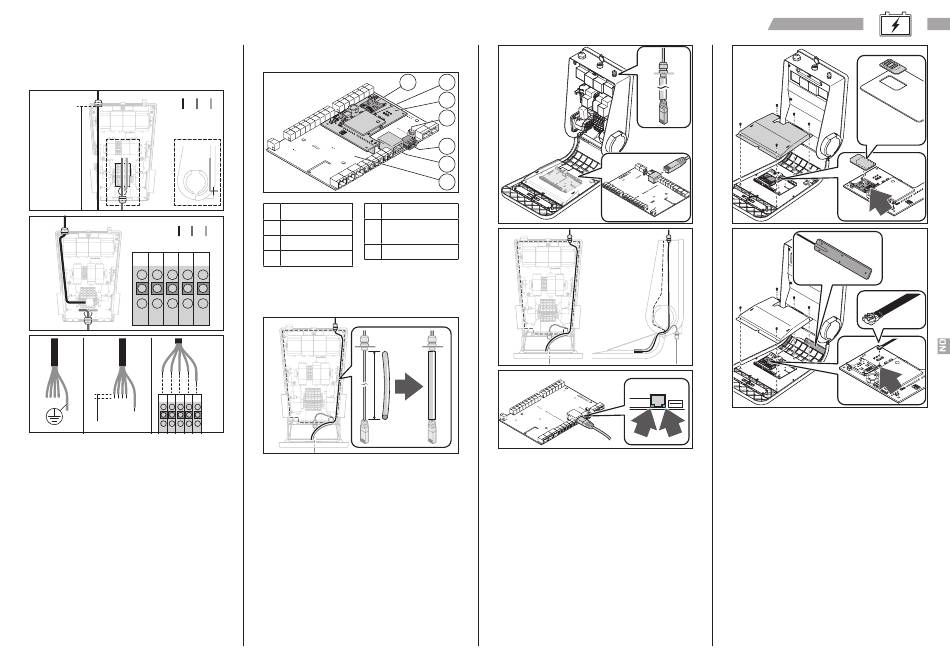

Slik installerer du strømkabelen
1. Trekk strømkabelen gjennom
kabelgjennomføringen.
A B
Min
500 mm
A B C C
A B C
L1 L2 L3 N PE
A
B C
L1 L2 L3 N PE L1 L1 L2 L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
2. Sørg for at den beskyttede jordingskabelen
er lengre enn de andre kablene, slik at dette blir
den siste kabelen som løsner hvis enheten blir
dratt i.
3. Stripp metalltrådene tilbake ca. 18–20 mm
i enden av strømkabelen. Tverrsnittsområdet
på strømkabelen må ikke være større enn
16 mm 2 . Følg instruksene på forrige side.
4. Koble tilførselsledningen til terminalblokkene.
MERK: Terminalblokkene er av innskyvingstype. Sørg
for at kablene er koblet riktig til.
MERK: Se diagrammet om forsyningsinngangen
i vedlegg B for informasjon om regionale forskjeller
i jordingssystemet, slik som IT-Nett.
MERK: For enfaset forsyning skal 3-veisjumper
brukes over L1, L2 og L3. For tofaset forsyning
skal 2-veisjumper brukes over klemmene L1 og L2.
Du finner flere opplysninger i vedlegg A.
CTEK AB
Slik installerer du nettverkskabelen
og 4G-modemet (valgfritt)
C
A Kontrollerkort E 4G-modem
F U.FL
B RJ45
antennekontakt
USB
C
G SIM-kortspor
D Mini-USB
Hvis ladestasjonen skal kobles til NanoGrid
– Lastbalansering, eller til Charge Portal – den
nettskybaserte ladeportalen online, følger
du trinnene nedenfor.
• Legg nettverkskabelen i den
vedlagte isolasjonskabelen.
Nettverkskabelen i strømboksen trenger ekstra
isolasjon av elektriske sikkerhetsgrunner.
• Hvis ladestasjonen er bak en brannmur
og skal kobles til et backend-system, må du
åpne DNS (port 53) og https/wss (port 443)
i brannmuren. Åpne ftp for å tillate fjernstyring
av fastvareoppgraderinger.
G F
E
D
C
B
A
TM
• Hvis du skal koble til Ethernet, bruker
du en nettverkskabel av type Cat5 eller bedre.
Koble nettverkskabelen til RJ45-kontakten
på kontrollpanelet. Kontrollpanelet finner
du på frontpanelet. Når nettverkskabelen er
koblet til et nettverk, aktiveres LED-lampen
på RJ45-kontakten.
Brukerveiledning og installeringshåndbok
Mini SIM
15x25mm
• Hvis 4G skal kobles til, må du installere
et aktivert SIM-kort i ladestasjonen. PIN-koden
må være deaktivert og abonnementet bør
ha minst 2 GB per måned med datatrafikk,
avhengig av OCPP-protokollkommunikasjonen
fra leverandøren. Sørg for at antennekabelen
er koblet til i begge ender.
