Paigaldamine

Sissejuhatus

See juhiste osa näitab, kuidas laadimisjaama
CHARGESTORM® CONNECTED paigaldada.

Ohutus

• Selles dokumendis kirjeldatud paigaldust
tohib teostada ainult akrediteeritud elektrik.
• Enne toote paigaldamist ja kasutamist
lugege läbi selles dokumendis olevad
juhised ja järgige neid.
• Paigaldamine peab vastama kohalikele
ohutuseeskirjadele.
• Standard IEC61851 ei luba kasutada koos selle
tootega adaptereid või muundamisadaptereid.
• Sellel laadimisjaamal ei ole ventilatsiooniga
laadimist.
• Veenduge, et laadimisjaama kaablid pole
transportimise ajal lahti põrunud. Kui mõni
kaabel on lahti, ühendage see uuesti ja
keerake kruvid kinni.
• Paigaldamist soovitatakse teostada kahel
inimesel.
• Paigaldamisel kasutage turvajalatseid.

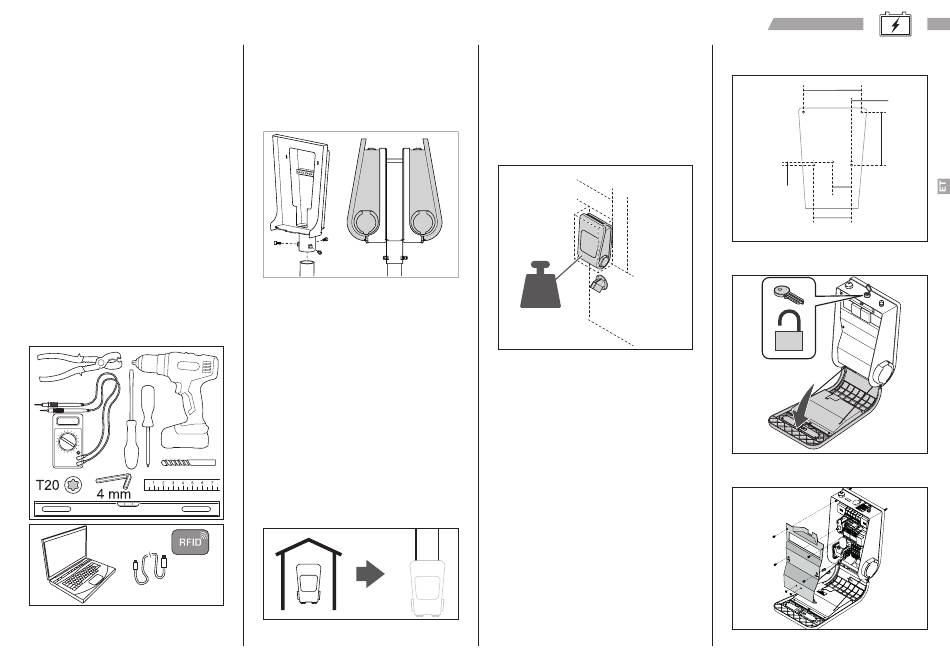

Tööriistad
> 2000 mm
Mini-USB
CTEK AB
• Mifare Classic/IEC 14443 Type A ja ühilduv
RFID märgis (RFID kasutamisel).
• Arvuti/Sülearvuti (OS: soovitatavalt Linux
või OSX, Windows 10/11 nõuab USB daiveri
paigaldust).

Lisaseadmed

• Postikinnituskomplekt 60 mm läbimõõduga
postile. Artikli number 920-00010 (ainult
lisamise korral).
• Postikinnituskomplekt kahele karbile, et
võimaldada maksimaalselt neli EV-pistikut
ühest postist. Artikli number 922-00018.

Kontrollida enne paigaldamist

Enne kaabli paigaldamist kontrollige järgmist.
1. Vältige EV-laadija paigaldamist otsese
päikesevalguse kätte. Kui toode
paigaldatakse otsese päikesevalguse
kätte, väheneb sümbolite nähtavus ja
toote temperatuur tõuseb. See käivitab
ülekuumenemiskaitse ja piirab laadimisvoolu.
2. Otsustage, kas paigaldada seade õue või
siseruumi.
a Õue paigaldamisel on soovitatav paigaldada
toite- ja võrgukaabel alt, et vältida vee
sattumist ülevalt tehnilisse kasti.
Kasutus- ja paigaldusjuhend
b. Siseruumi paigaldamisel on võib toite- ja
võrgukaabeli paigaldada tehnilise karbi
pealt või alt.
MÄRKUS. Kui toitekaabli läbimõõt on üle
17 mm, tuleb toitekaabel paigaldada alt.

Paigalduskoha ettevalmistamiseks

1.
Määrake laadimisjaama paigaldusasend.
a. Veenduge, et normaalseks tööks on
piisavalt ruumi.
Min
Min
350 mm
300 mm
1100-
1500 mm
500-
12-24 kg
1500 mm
b. Seinale paigaldamisel tuleb jälgida, et
seinamaterjal oleks karbi paigaldamiseks
sobiv. Sein peab laadimisjaama raskusele
vastu pidama. Ärge paigaldage EV laadijat
mingisse kinnisesse kohta.
c.
Postile paigaldamisel vaadake
postikinnituskomplekti juhendit.
Laadimisjaama paigaldamiseks
seinale kinnitusklambriga
246
43
[mm]
224
13
80
160
1. Puurige seina viis auku, mis ühtivad
puurimisšabloonil näidatud kohtadega.
2. Keerake tehniline karp võtmega lukust lahti
ja avage.
3. Eemaldage ettevaatlikult kaitsekate.
