Satura rādītājs
CHARGESTORM® CONNECTED ..........................................102
Produkta apraksts .............................................................102
Paredzētais lietojums .......................................................102
Kastē ............................................................................................102
Pārskats .....................................................................................103
Statusa simboli ...................................................................103
Transportlīdzekļa uzlādei .....................................................104
Atvērta piekļuve un RFID piekļuve ...............................104
CHARGESTORM® CONNECTED
pievienošanai transportlīdzeklim .................................104
Uzlādes sākšanai ar atvērtu piekļuvi ..........................104
Uzlādes sākšanai ar RFID piekļuvi ...............................104
Uzstādīšana .............................................................................105
Ievads .....................................................................................105
Drošība ...................................................................................105
Papildaprīkojums ...............................................................105
Pārbaudei pirms uzstādīšanas .....................................105
Uzstādīšanas vietas sagatavošanai ...........................105
Uzlādes stacijas uzstādīšanai pie sienas .................105
Uzlādes stacijas uzstādīšanai pie statīva ................106
Kabeļa uzstādīšanai ..........................................................106
Strāvas vada uzstādīšanai .............................................106
Tīkla kabeļa un 4G modema uzstādīšanai
(neobligāti) ...........................................................................107
Uzstādīšanas pabeigšanai .............................................107
Konfigurācijas iestatījumu maiņai ...............................108
Uzstādīšanas testu veikšanai .......................................109
Apkopes testu veikšanai .................................................109
Produkta pārstrādei ..........................................................109
102
Tehniskie dati .............................................................................110
Aizsardzībai pret pārstrāvu un īsslēgumu .................110
Daļām specifiski dati ..........................................................110
CTEK garantijas paziņojums ................................................. 111
Ierobežotā garantija ............................................................ 111
Apstākļi, kas anulē ierobežoto garantiju ..................... 111
Papildinformācija ................................................................. 111
Nacionālie lietošanas ierobežojumi .............................. 111
Autortiesības .............................................................................. 111
Pārskatītie izdevumi ............................................................ 111
Saīsinājumi .................................................................................. 111
Elektriskās shēmas .................................................................. 111

CHARGESTORM® CONNECTED

Produkta apraksts

CHARGESTORM® CONNECTED ir daudzfunkcionāla stacija elektriskajiem
transportlīdzekļiem.
1 2

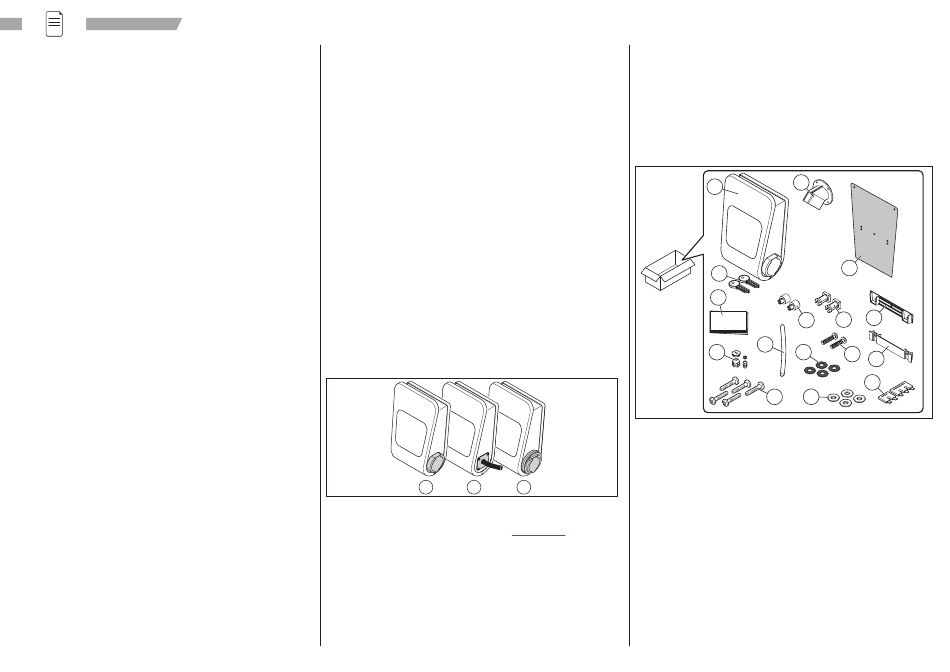

Uzlādes stacijai ir vairāki varianti, piemēram, dažādiem izejas jaudas līmeņiem,
kontaktligzdu skaitam un kontaktligzdu veidiem (1 - 2. tipa kontaktligzda,
2 - 2. tipa kontaktligzda ar vadu, 3: 2. tipa kontaktligzda ar aizvaru). Visu preču
numuru sarakstam lejupielādējiet datu lapu vietnē www.ctek.com.
PIEZĪME. Informāciju par modeli skatiet uzlādes stacijas augšdaļā.
CHARGESTORM® CONNECTED 2 ir uzlabota un atjaunināta mūsu
uzlabotā EV lādētāja versija ar virkni funkciju un iebūvētiem drošības
līdzekļiem. Tam ir jaudīgs uzlādes kontrolieris, kas var apstrādāt divas 2.
tipa kontaktligzdas / uzlādes kabeļus, un piedāvā slodzes līdzsvarošanas
atbalstu, izmantojot NANOGRID™.
Lietotāja un uzstādīšanas norādījumi
Aizsardzība pret pārkaršanu
Augstās temperatūrās uzlādes stacijas algoritms noteiks papildu strāvu. Tas
samazina uzlādes stacijas pārkaršanas un sabojāšanas risku, kā rezultātā būtu
jāpārtrauc lietot ierīci.

Paredzētais lietojums

Šī uzlādes stacija ir paredzēta lietošanai pie sienas vai statīva. Uzlādes stacija ir
paredzēta gan ierobežotām, gan neierobežotām vietām.

Kastē

1. Uzlādes stacija CHARGESTORM® CONNECTED 2.
2. Divas atslēgas.
3. Lietotāja un uzstādīšanas norādījumi.
4. Pārsegs kabeļa ievades vietai un kabeļu blīvslēgi (M25 un M12).
5. Turētājs uzlādes savienotājam (variantiem ar fiksētu kabeli).
3
Izolācijas caurule.
6.
7. Piecas ST6.3 stiprinājuma skrūves.
8. Četras gumijas blīves.
9. Piecas paplāksnes.
10. Divi savienotājelementi (divvirzienu un trīsvirzienu
variantiem ar vienu fāzi).
11. Sienas kronšteins.
12. Stacijas kronšteins.
13. Divi spiedklipši.
14. Divas ST4 skrūves spiedspailēm.
15. Divas sienas stiprinājuma starplikas.
16. Urbšanas veidne.
5
1
16
2
3
11
15 13
6
4 8
14
12
10
7 9
