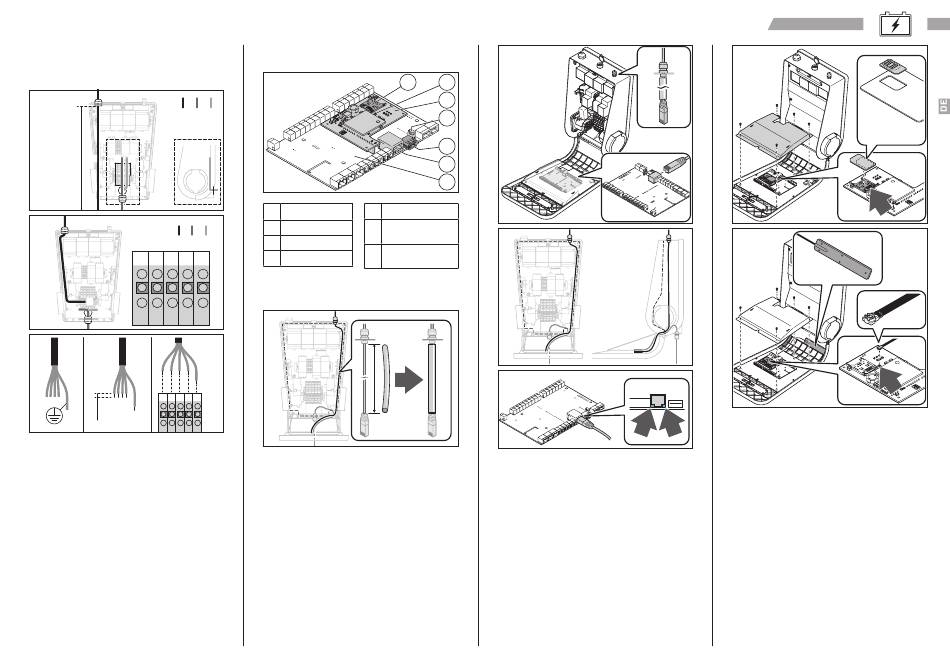

Installieren des

Stromversorgungskabels

1. Das Kabel durch die Kabeldurchführung ziehen.
A B
Min
500 mm
A B C C
A B C
L1 L2 L3 N PE
A
B C
L1 L1 L2 L1 L2 L3 N PE L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
2. Sicherstellen, dass das Erdungskabel
länger als die anderen Kabel ist, damit es bei
unbeabsichtigtem Zug als letztes gelöst wird.
3. Die Adern des Stromversorgungskabels an
den Enden etwa 18 bis 20 mm abisolieren. Der
Querschnitt des Stromversorgungskabels darf
16 mm nicht überschreiten. Die Anleitung der
2
vorherigen Seite befolgen.
Die Adern der Versorgungsleitung an die
4.
jeweiligen Anschlussklemmen anschließen.
HINWEIS: Die Anschlussklemmen sind einsteckbar
ausgelegt. Sicherstellen, dass die Adern
vorgabegemäß angeschlossen sind.
HINWEIS: Zu landesspezifischen Unterschieden im
Erdungssystem, wie zum Beispiel IT-Nett, siehe den
Schaltplan der Stromversorgung in Anhang B.
HINWEIS: Bein einphasiger Stromzuführung:
3-Wege-Überbrückungsstecker über
die Phasen L1, L2 und L3 verwenden. Bei
zweiphasiger Stromzuführung: 2-Wege-
Überbrückungsstecker über die Phasen L1 und
L2 verwenden. Weitere Angaben siehe Anhang A.
CTEK AB
Installieren des Netzwerkkabels
und des 4G-Modems (optional)
C
A Controllerboard E 4G-Modem
F Antennenkontakt
B RJ-45
U.FL
USB
C
G SIM-
D Mini-USB
Kartensteckplatz
Um die Ladestation an NanoGrid TM
oder das Charge Portal (das cloudbasierte Online-
Ladeportal) – anzuschließen, wie folgt vorgehen.
• Das Netzwerkkabel mit dem beigefügten
Isolierschlauch umschließen. Das
Netzwerkkabel in der Powerbox muss
aus Gründen der elektrischen Sicherheit
besonders isoliert werden.
• Wenn sich die Ladestation hinter einer
Firewall befindet und mit einem Backend-
System verbunden wird, in der Firewall DNS
(Port 53) und https/wss (Port 443) öffnen. Um
Aktualisierungen der Firmware zu ermöglichen,
FTP öffnen.
G F
E
D
C
B
A
– Lastausgleich
• Für Ethernet erfolgt der Anschluss über
Netzwerkkabel Typ Cat5 oder höher.
Das Netzwerkkabel über den Anschluss
RJ-45 am Controllerboard anschließen.
Das Controllerboard befindet sich an
der Vorderseite. Mit dem Anschließen
des Netzwerkkabels wird die Aktivitäts-
LED im Anschluss RS-45 aktiviert.
Gebrauchs- und Installationsanleitung
Mini SIM
15x25mm
• Für 4G eine aktivierte SIM-Karte in die
Ladestation einsetzen. Die PIN-Funktion muss
deaktiviert sein. Für das Datenabonnement
werden je nach OCPP-Protokoll des Betreibers
mindestens 2 GB pro Monat empfohlen.
Sicherstellen, dass das Antennenkabel an
beiden Enden angeschlossen ist.
