Indhold
CHARGESTORM® CONNECTED ............................................ 12
Produktbeskrivelse ............................................................. 12
Tilsigtet brug .......................................................................... 12
I æsken .......................................................................................... 12
Oversigt ........................................................................................13
Statusindikatorer .................................................................13
Opladning af køretøjet .............................................................14
Åben adgang og RFID-adgang ........................................14
Tilslutning af CHARGESTORM®
CONNECTED til køretøjet ..................................................14
Start opladning med åben adgang ................................14
Start opladning med RFID-adgang ...............................14
Installation ..................................................................................15
Introduktion ............................................................................15
Sikkerhed ................................................................................15
Valgfrit udstyr ........................................................................15
Kontrol inden installation ..................................................15
Klargøring af stedet til installation ................................15
Installation af ladestationen på en væg ......................15
Installation af ladestationen på en stolpe ..................16
Kabelinstallation ...................................................................16
Installation af strømkablet ...............................................16
Installation af netværkskablet og 4G-modemmet
(ekstraudstyr) ....................................................................... 17
Afslutning af installationen .............................................. 17
Ændring af konfigurationsindstillinger ........................18
Udførelse af installationstest ..........................................19
Udførelse af vedligeholdelsestest ................................19
Genbrug af produktet .........................................................19
12
Tekniske data .............................................................................20
Overstrøms- og kortslutningsbeskyttelse ................20
Specifikke data om del ......................................................20
CTEK-garantierklæring ........................................................... 21
Begrænset garanti .............................................................. 21
Omstændigheder, der gør den
begrænsede garanti ugyldig ........................................... 21
Yderligere oplysninger ....................................................... 21
Nationale brugsbegrænsninger ..................................... 21
Copyright ...................................................................................... 21
Revideringer ........................................................................... 21
Forkortelser ................................................................................. 21
Eldiagram ..................................................................................... 21

CHARGESTORM® CONNECTED

Produktbeskrivelse

CHARGESTORM® CONNECTED er en station med flere anvendelsesmuligheder
til elektriske køretøjer.
1 2

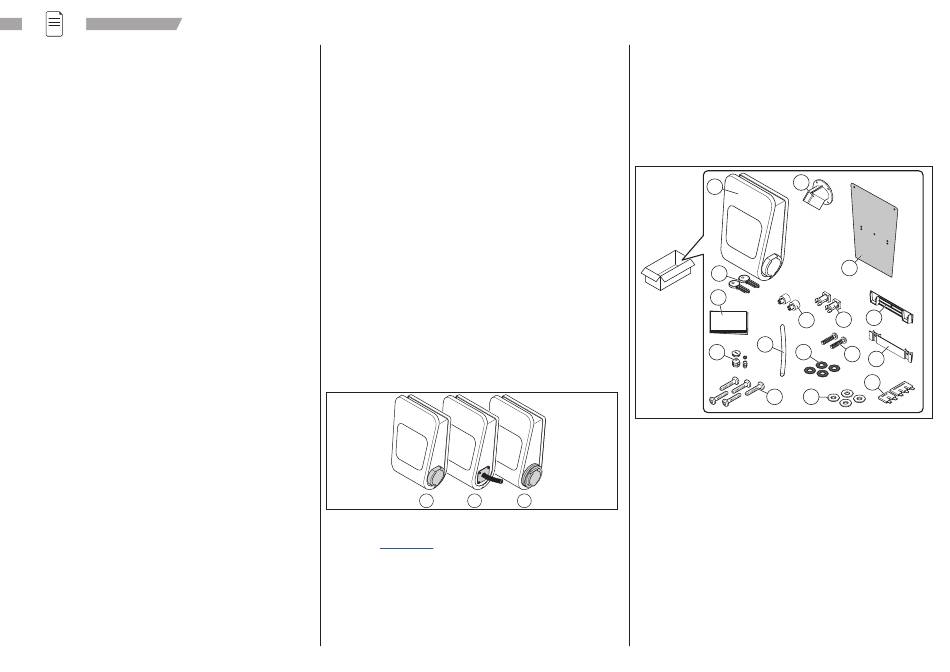

Ladestationen fås i flere varianter, f.eks. til forskellige udgangseffektniveauer,
antal udtag og udtagstyper (1 - Type 2-stik, 2 - tilsluttet Type 2-stik, 3 - Type
2-stik med lukker). En komplet liste over varenumre findes i databladet, som
kan hentes på www.ctek.com.
BEMÆRK: Se modeloplysningerne oven på ladestationen.
CHARGESTORM® CONNECTED 2 er en forbedret og opdateret version af
vores avancerede oplader til elbiler med en række funktioner og indbyggede
sikkerhedsfunktioner. Den har en kraftig opladningscontroller, der kan håndtere
dobbelte type 2-udtag/ladekabler og tilbyder belastningsbalancering gennem
NANOGRID™.
Bruger- og installationsvejledning
Overophedningsbeskyttelse
Ved høje temperaturer bestemmer ladestationens algoritme den valgfrie
spænding. Det reducerer risikoen for overophedning og beskadigelse af
ladestationen, uden at det forhindrer brug af enheden.

Tilsigtet brug

Ladestationen er beregnet til montering på en væg eller en stolpe. Ladestationen
er beregnet til placeringer både med og uden adgangsbegrænsning.

I æsken

1. Ladestationen CHARGESTORM
2. To nøgler.
3. Bruger- og installationsvejledning.
4. Dæksel til kabelindgang og kabelforskruninger (M25 og M12).
5. Holder til ladestik (til varianter med fast kabel).
6. Isoleringsrør.
3
7.
Fem ST6.3-monteringsskruer.
8. Fire gummipakninger.
9. Fem skiver.
10. To krydsforbindelser (2-vejs og 3-vejs for varianter med én fase).
11. Vægbeslag.
12. Stationsbeslag
13. To trykclips
14. To ST4-skruer til trykclips
15. To vægmonterede afstandsstykker
16. Boreskabelon
5
1
16
2
3
11
15 13
6
4 8
14
12
10
7 9
CONNECTED 2.
®
