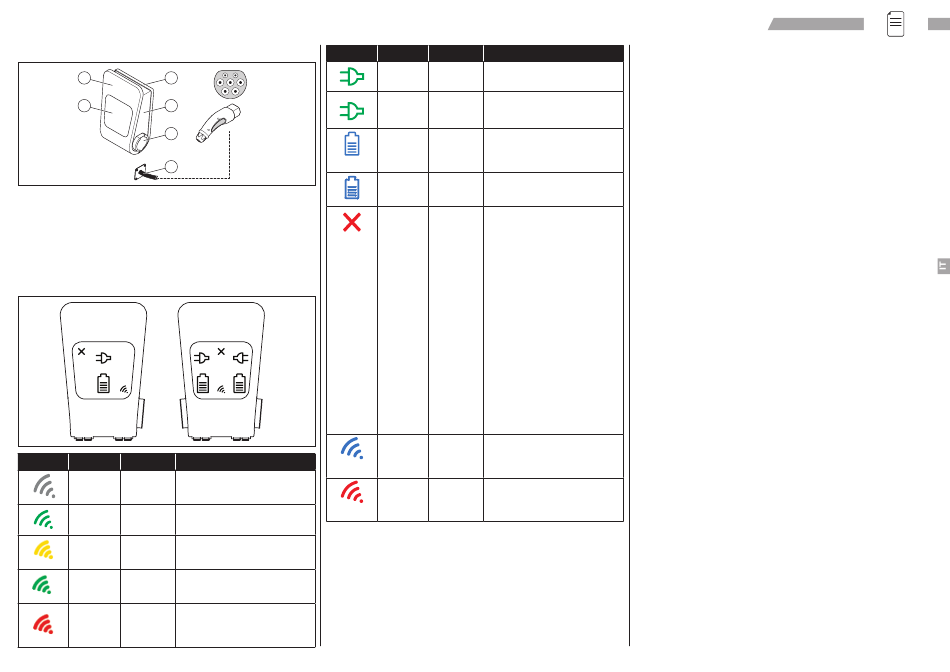

Panoramica

1 3
2 4
5
6
1. Pannello frontale.
2. Display con simboli dello stato di carica.
3. Copertina posteriore.
Scatola tecnica.
4.
5. Presa elettrica del veicolo.
6. Presa elettrica del veicolo (cavo fisso).

Simboli di stato

SIMBOLI COLORE MODALITÀ SPIEGAZIONE
Aprire Simbolo RFID non attivo.
Verde fisso RFID In attesa di tag RFID.
Luce RFID Autenticazione in corso. Attendere
gialla che prego!
lampeggia
Luce RFID Tag RFID approvato. La ricarica
verde che inizierà ora.
lampeggia
Luce RFID Accesso tag RFID negato (utente
rossa che non autorizzato alla ricarica).
lampeggia
una volta
CTEK AB
SIMBOLI COLORE MODALITÀ SPIEGAZIONE
Verde fisso RFID/Aperto Disponibile e pronto per la ricarica.
Luce RFID In attesa di connessione via cavo
verde che o autenticazione.
lampeggia
Blu fisso RFID/ Veicolo connesso ma non in
Aperto carica (ad esempio, il veicolo
è completamente carico o la
sessione di ricarica è in pausa).
Luce RFID/ Carica in corso.
blu che Aperto
lampeggia
Luce rossa RFID/ Allarme attivo. Tentare di
fissa Aperto reimpostare l'RCD collegando un
veicolo tramite un cavo di ricarica,
che attiverà la stazione di ricarica
per eseguire l'autodiagnosi.
Se l'anomalia persiste, verificare
se l'interruttore magnetotermico
(fusibile) è scattato. Aprire la
scatola tecnica e ripristinare
l'interruttore magnetotermico.
La presa ha un guasto temporaneo.
L'errore potrebbe essere uno dei
seguenti:
• È stato raggiunto il limite di
tempo per l'autenticazione.
• Il segnale PP non può essere
letto dal cavo (applicabile solo
per presa di tipo 2).
• Il meccanismo di sicurezza non
ha potuto bloccare il cavo.
Blu fisso - La stazione di ricarica è collegata
al back-end su cloud. Visualizzato
solo durante l'avvio. La luce
lampeggerà durante 5 secondi.
Luce rossa RFID/ La stazione di ricarica non
fissa Aperto è riuscita a connettersi al back-
end su cloud durante l'avvio.
Visualizzato solo durante l'avvio.
NOTA: Se la stazione di ricarica non ha simboli attivi, la stazione di ricarica
è inattiva. Ciò potrebbe essere dovuto alla stazione di ricarica che è stata
configurata come inattiva, al riavvio della stazione oppure alla fase di
manutenzione pianificata in corso.
