NOTA: WWAN es un modo 4G específico y es más sólido que PPP.

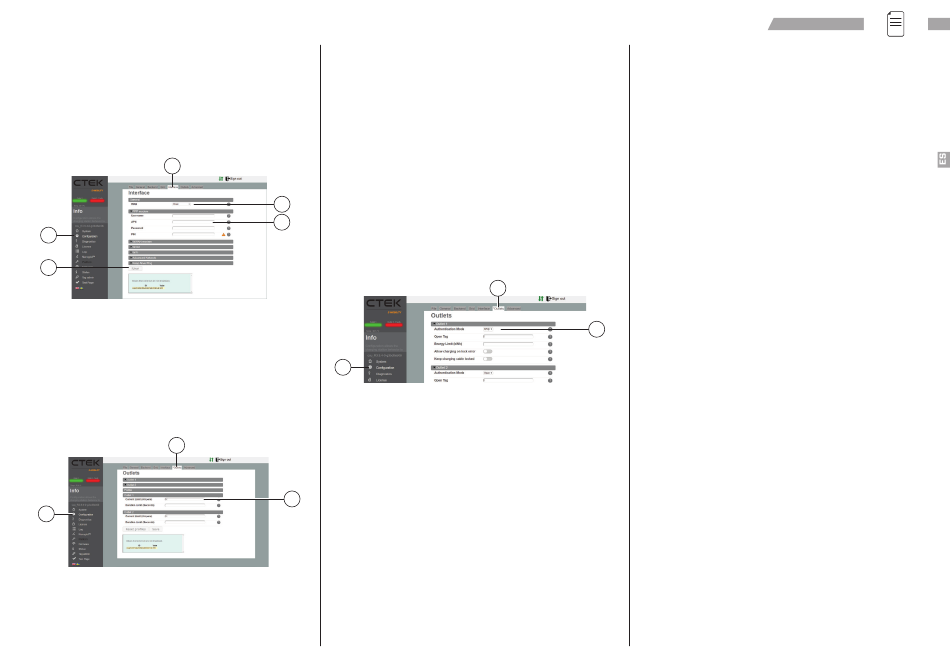

1. Vaya a Configuración.
2. Seleccione Interfaz.
3. General y seleccione WAN = módem (WWAN).
4. Vaya a Configuración>Interfaz>WWAN e introduzca el APN correspondiente
para el operador 4G seleccionado. Deje el resto de los campos vacíos.
5. Pulse Guardar en la parte inferior de la página.
Para configurar PPP (4G)
2
1
5
1. Vaya a Configuración.
2. Seleccione Interfaz.
3. General y seleccione WAN = módem (PPP).
4. Vaya a Configuración>Interfaz>Módem PPP e introduzca el APN
correspondiente para el operador 4G seleccionado. Deje el resto
de los campos vacíos.
5. Pulse Guardar en la parte inferior de la página.
Para configurar el límite de corriente
2
1
NOTA: Cambie la configuración del límite de corriente si este debe ser más bajo
que el nivel del fusible del estado de carga.
1. Vaya a Configuración.
2. Seleccione Toma.
3. Cambie la configuración para el límite de corriente.
CTEK AB
Para configurar la URL y la identidad de la estación de carga
(ChargeboxID) en el portal
1. Verifique la página de estado para asegurarse de que el acceso a internet
funcione correctamente.
2. Asegúrese de que el ChargeboxID del OCPP y la dirección del servidor sean
conocidas. El operador del portal debería proporcionar esta información.
Si se utiliza el portal "Charge Portal" de CTEK, la URL para el portal tiene
el siguiente formato: wss://<companyname>.oamportal.com/Ocpp/
websocket.
NOTA: El ChargeboxID debe ser único y no podrá superar los 22 caracteres.
El portal seleccionado deberá ser compatible con OCPP v1.5 o v1.6.
3. Vaya a Configuración>Backend e introduzca el ChargeboxID.
4. Configure el protocolo de comunicación a OCPP v1.5 o v1.6.
5. Introduzca la dirección del backend. Generalmente, no deberían
3
cambiarse los otros parámetros.
4
6. Pulse Guardar en la parte inferior de la página.
7. Vaya a la página de estado y verifique que se haya establecido la
comunicación con el portal.
Para configurar el RFID
1
NOTA: Para los cargadores sin conexión al portal, solo puede añadir y eliminar
etiquetas RFID desde la interfaz web en el cargador. Para los cargadores
conectados, solo se puede cambiar en el portal.
1. Vaya a Configuración>Toma>Autenticación y seleccione RFID en todas
las tomas para activar la autenticación RFID con identificador RFID antes
de cargar.
3
2. Añada y elimine los identificadores RFID aprobados en Administración
de identificadores.
Manual del usuario y de instalación
Para realizar pruebas de instalación
• Asegúrese de que la estación de carga está instalada en la pared o en el
poste adecuadamente.
• Verifique la conexión del cable de alimentación y del cable de red. Ajuste
el casquillo del cable de ser necesario.
• Si la instalación es una configuración Nanogrid Home, verifique la
comunicación entre el EM externo y el cargador.
• Cargue un vehículo. Verifique la corriente y asegúrese de que los símbolos
de carga en la pantalla se muestren correctamente.
-
-
• Asegúrese de que la protección contra la intemperie de la cerradura esté
sellada correctamente.
• Asegúrese de que la pantalla está encendida.
• Cuando el vehículo se esté cargando, asegúrese de que los LED de la
cubierta protectora estén en verde.
• Presione el botón de prueba de RCD en la cubierta protectora para
probar la funcionalidad de prueba contra fugas a tierra. La carga debería
detenerse. Para el reinicio, desenchufe y vuelva a enchufar el cable
de carga.
• Asegúrese de que la última versión del firmware esté instalada antes
2
del traspaso.

Para realizar pruebas de mantenimiento

3
Se deberá realizar mantenimiento en el producto una vez al año.
• Asegúrese de que la toma de carga/el cable de carga esté en
buena condición.
• Reemplace la toma de carga o cable de carga si es necesario.
• Verifique juntas de goma. Elimine cualquier posible suciedad de la junta
de goma.
• Actualice el software si es necesario.
• Compruebe el casquillo del cable. Apriételo si es necesario.
• Todos los componentes dañados deben reemplazarse con piezas
originales o aprobadas por CTEK.

Para reciclar el producto

El producto debe reciclarse como un equipo electrónico. Siga los requisitos
locales para el reciclaje de equipos electrónicos.
Control de funciones RFID
Conexión a Internet (4G/router/Ethernet)
