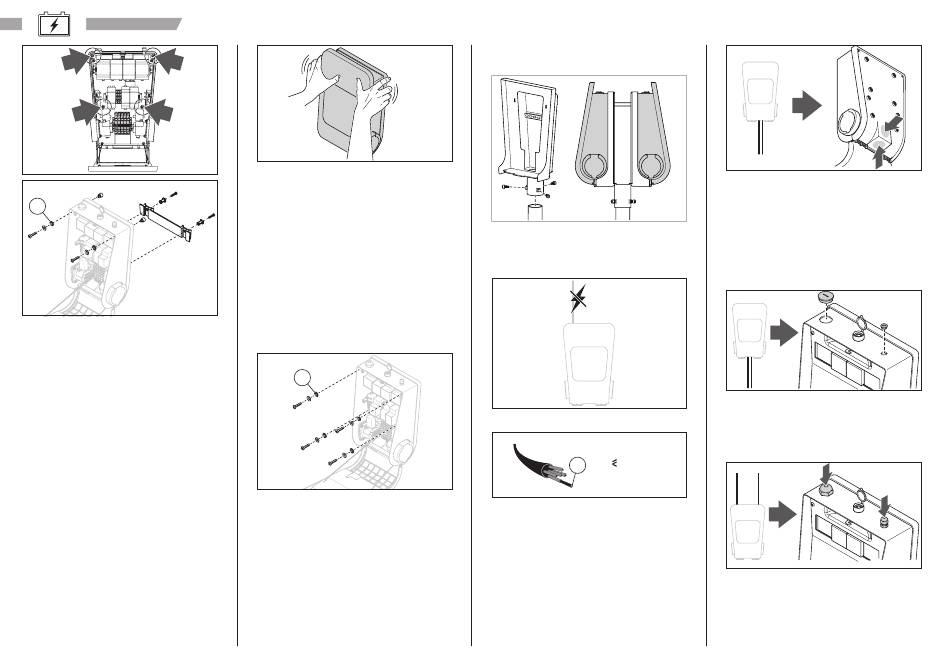

4. Fixez le support mural au mur souhaité à l'aide
des trois vis ST6.3 fournies.
Repérez deux trous de vis au milieu de la borne
5.
de charge, fixez-y le support de la borne à l'aide
des poussoirs fournis et serrez-les à l'aide des
vis ST4 fournies.
6. Positionnez la borne de charge sur le mur en
faisant glisser le support de la borne dans le
support mural.
7. Repérez les deux trous de vis sur le dessus
de la borne de charge, insérez les entretoises
fournies depuis l'extérieur et fixez la borne
au mur à l'aide des deux vis ST6.3 fournies.
Veillez à utiliser les joints en caoutchouc et les
rondelles lors de l'installation.
ATTENTION : n'installez pas la borne de charge sans
les joints en caoutchouc. Autrement, des fuites d'eau
et des dégâts au chargeur VE peuvent survenir.
76
8. Vérifiez que la borne de recharge est
solidement installée sur le mur.
9. Veillez à recouvrir chaque trou ou joint
en caoutchouc de silicone afin de protéger
la borne contre l'eau.
Pour installer la borne de charge sur
un mur sans support de montage
Percez quatre trous dans le mur qui s'alignent
1.
avec les emplacements indiqués dans le
gabarit de perçage.
2. Déverrouillez et ouvrez le boîtier technique
avec la clé.
3. Retirez soigneusement le couvercle de
protection.
!
4. Installez la borne de charge à l'emplacement
prévu à l'aide des joints en caoutchouc, puis
de la rondelle ainsi que des quatre vis ST6.3.
ATTENTION : n'installez pas la borne de charge sans
les joints en caoutchouc. Autrement, des fuites d'eau
et des dégâts au chargeur VE peuvent survenir.
5. Vérifiez que la borne de recharge est
solidement installée sur le mur.
6. Veillez à recouvrir chaque trou ou joint en
caoutchouc de silicone afin de protéger la
borne contre l'eau.
Instructions d'installation et d'utilisation
Installer la borne de recharge sur un
poteau
• Pour une installation sur un poteau, consultez
le guide du kit de montage sur poteau.
Installer les câbles
1. Assurez-vous que le courant est coupé.
A 16 mm 2
A
2. Assurez-vous que l'ensemble des câbles est
bien dimensionné (A) pour la borne de charge.
ATTENTION : les presse-étoupes doivent être
remplacés si les câbles sont en dehors de la
plage spécifiée.
3. Si le câble d'alimentation et le câble réseau
doivent être installés par le bas ou par l'arrière,
percez un trou à l'aide d'un foret étagé. Vous
pouvez également percer un trou à l'aide
des débouchures prévues à cet effet sur la
plaque arrière de la borne, le cas échéant.
Nous recommandons d'utiliser un produit
d'étanchéité supplémentaire pour empêcher
l'infiltration d'eau.
ATTENTION : Veillez à ne pas endommager les
composants à l'intérieur de l'appareil lorsque vous
percez ou réalisez des trous à l'aide de débouchures.
Insérez les presse-étoupes dans les trous pour
4.
protéger l'unité de la poussière et de l'eau.
REMARQUE : le presse-étoupe du câble
d'alimentation fourni avec le produit est adapté à des
de câble de 11 à 17 mm, tandis que le presse-étoupe
du câble réseau accepte des câbles de 3 et 6 mm.
5. Si les câbles d'alimentation et réseau doivent
être installés par le haut, utilisez les deux trous
situés au-dessus de l'unité. Installez le câble
d'alimentation dans le plus grand trou (M25)
et le câble réseau dans le plus petit (M12).
