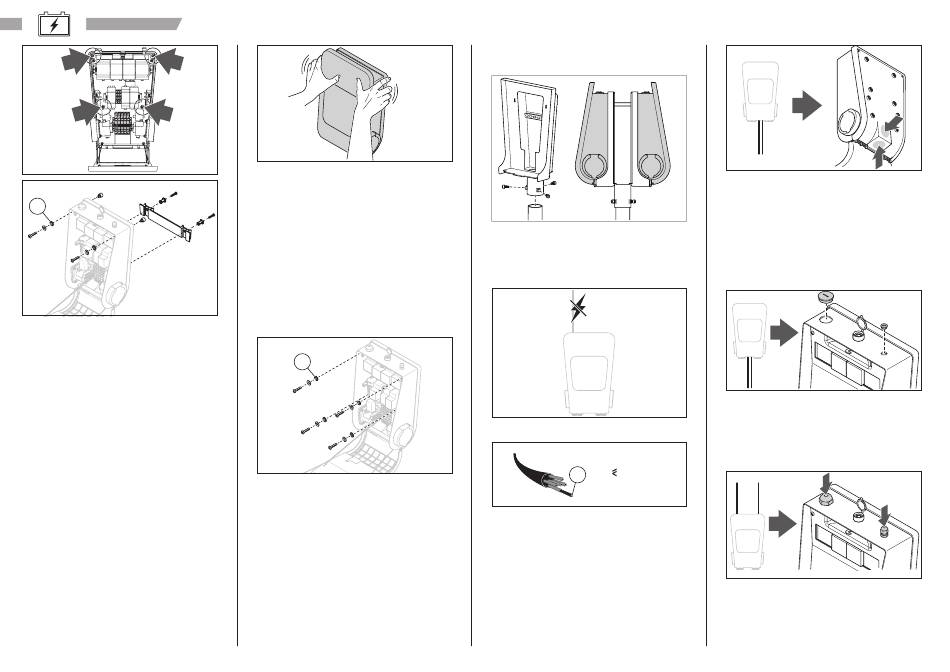

4. Przymocować uchwyt ścienny do wybranej
ściany za pomocą trzech dołączonych
wkrętów ST6.3.
5. Znajdź dwa otwory na wkręty na środku stacji
ładującej, przymocuj do nich uchwyt stacji za
pomocą dołączonych zatrzasków i dokręć je
dostarczonymi wkrętami ST4.
6. Umieść stację ładującą na ścianie, wsuwając
uchwyt stacji do uchwytu ściennego.
7. Znajdź dwa otwory na wkręty w górnej części
stacji ładującej, włóż dołączone podkładki
dystansowe od zewnątrz i przymocuj stację do
ściany za pomocą dwóch dołączonych wkrętów
ST6.3. Upewnij się, że podczas instalacji użyto
gumowych uszczelek i podkładek.
PRZESTROGA: Nie należy montować stanowiska
ładowania bez gumowych uszczelek. Może to
spowodować przedostanie się wody i uszkodzenie
ładowarki pojazdów elektrycznych.
136
8. Upewnić się, że stanowisko ładowania zostało
odpowiednio zamontowane na ścianie.
9. Zabezpieczyć wszystkie otwarte otwory
silikonem lub gumowymi uszczelkami,
aby zabezpieczyć stanowisko ładowania
przed wodą.
Aby zainstalować stację ładującą na
ścianie bez wspornika montażowego
1. Należy wywiercić w ścianie cztery otwory
w miejscach pokazanych na szablonie.
2. Odblokować skrzynkę techniczną i otworzyć
kluczykiem.
3. Ostrożnie zdjąć osłonę zabezpieczającą.
!
4. Zamontować stanowisko ładowania
w wybranym miejscu, umieszczając
najpierw cztery gumowe uszczelki,
a następnie podkładkę i cztery wkręty ST6.3.
PRZESTROGA: Nie należy montować stanowiska
ładowania bez gumowych uszczelek. Może to
spowodować przedostanie się wody i uszkodzenie
ładowarki pojazdów elektrycznych.
5. Upewnić się, że stanowisko ładowania zostało
odpowiednio zamontowane na ścianie.
6. Zabezpieczyć wszystkie otwarte otwory
silikonem lub gumowymi uszczelkami, aby
zabezpieczyć stanowisko ładowania przed wodą.
Instrukcja obsługi i instalacji
Montaż stanowiska ładowania na
słupku
• W przypadku montażu na słupku należy się
zapoznać z instrukcją zestawu do montażu na
słupku.
Montaż kabla
1. Wyłączyć zasilanie.
A 16 mm
2
A
2. Sprawdzić, czy przekrój przewodów w instalacji
kablowej (A) jest odpowiedni dla stanowiska
ładowania.
PRZESTROGA: Jeśli kable przekraczają określony
zakres, należy wymienić dławiki kablowe.
3. Jeśli konieczne jest zamontowanie kabli
zasilania i sieciowego od spodu lub od tyłu,
należy wywiercić otwór używając wiertła
stopniowego. Ewentualnie należy wykonać
otwór za pomocą wyłamania odpowiednich
przetłoczeń w tylnej płycie stacji, jeśli są
dostępne. Zaleca się stosowanie dodatkowego
uszczelniacza, aby zapobiec przedostawaniu
się wody.
PRZESTROGA: Podczas wiercenia lub wyłamywania
przetłoczeń należy zachować ostrożność, aby
nie uszkodzić elementów wewnątrz urządzenia.
Zamontować dławiki kablowe, aby
4.
zabezpieczyć zespół przed dostawaniem
się pyłu i wody.
UWAGA: Dostarczany z produktem dławik kabla
zasilania pasuje do kabli o wymiarach 11–17 mm,
natomiast dławik kabla sieciowego pasuje do kabli
o wymiarach 3–6 mm.
5. W przypadku montażu kabli zasilania
i sieciowego od góry trzeba wykorzystać
dwa otwory znajdujące się w górnej części
urządzenia. Kabel zasilania należy zamontować
w większym otworze (M25), a kabel sieciowy
w mniejszym (M12).
