Sisu
CHARGESTORM® CONNECTED ............................................ 52
Toote kirjeldus ....................................................................... 52
Kavandatud kasutus ........................................................... 52
Pakendi sisu ................................................................................ 52
Ülevaade ....................................................................................... 53
Oleku sümbolid ..................................................................... 53
Sõiduki laadimiseks ................................................................. 54
Avatud juurdepääs
ja RFID-juurdepääs .............................................................. 54
Seadme CHARGESTORM® CONNECTED
ühendamiseks sõidukiga .................................................. 54
Laadimise alustamiseks
avatud juurdepääsuga ....................................................... 54
Laadimise alustamiseks
RFID-juurdepääsuga ........................................................... 54
Paigaldamine ............................................................................. 55
Sissejuhatus .......................................................................... 55
Ohutus ...................................................................................... 55
Lisaseadmed ......................................................................... 55
Kontrollida enne paigaldamist ........................................ 55
Paigalduskoha ettevalmistamiseks .............................. 55
Laadimisjaama paigaldamiseks seinale ..................... 55
Laadimisjaama paigaldamiseks postile ......................56
Kaabli paigaldamiseks .......................................................56
Toitekaabli paigaldamiseks ..............................................56
Võrgukaabli ja 4G-modemi
paigaldamiseks (valikuline) ............................................. 57
Paigalduse lõpuleviimiseks .............................................. 57
Konfiguratsiooniseadete muutmiseks ........................58
Paigaldustestide tegemiseks .........................................59
Hooldustestide tegemiseks .............................................59
52
Toote ringlussevõtmiseks ................................................59
Tehnilised andmed ...................................................................60
Ülevoolu- ja lühisekaitse ...................................................60
Osade andmed ......................................................................60
CTEK garantiitingimused ........................................................ 61
Piirtatud garantii .................................................................... 61
Asjaolud, mis tühistavad
piiratud garantii ..................................................................... 61
Lisateave .................................................................................. 61
Riiklikud kasutuspiirangud ................................................ 61
Autoriõigus ................................................................................... 61
Kontrollid .................................................................................. 61
Lühendid ........................................................................................ 61
Elektriskeemid ............................................................................ 61

CHARGESTORM® CONNECTED

Toote kirjeldus

CHARGESTORM® CONNECTED on mitmeotstarbeline jaam elektrisõidukitele.
1 2
Laadimisjaama on saada mitmes variandis, näiteks erinevate väljundvõimsuste,
pistikupesade arvu ja pistikupesade tüübi järgi (1 - 2. tüüpi pistikupesa,
2 - juhtmega 2. tüüpi pistik, 3 - 2. tüüpi pistikupesa kaitselülitiga). Artiklinumbrite
täieliku loendi vaatamiseks laadige alla andmeleht aadressilt www.ctek.com.
MÄRKUS! Mudeliteabe leiate laadimisjaama ülaosast.
CHARGESTORM® CONNECTED 2 on parendatud ja uuendatud versioon
meie täiustatud EV-laadijast, millel on mitmeid funktsioone ja sisseehitatud
turvafunktsioonid. Sellel on võimas laadimiskontroller, mis võimaldab
kasutada kahte 2. tüüpi pistikupesa/laadimiskaablit ja pakub koormuse
tasakaalustamise tuge NANOGRID™-i kaudu.
Kasutus- ja paigaldusjuhend
Ülekuumenemiskaitse
Kõrgetel temperatuuridel määrab laadimisjaama algoritm valikulise voolu.
See vähendab ülekuumenemise ja laadimisjaama kahjustumise ohtu ilma
seadme kasutamist takistamata.

Kavandatud kasutus

See laadimisjaam on mõeldud paigaldamiseks seinale või postile. Laadimisjaam
on mõeldud kasutamiseks nii piiratud kui ka mittepiiratud kohtades.

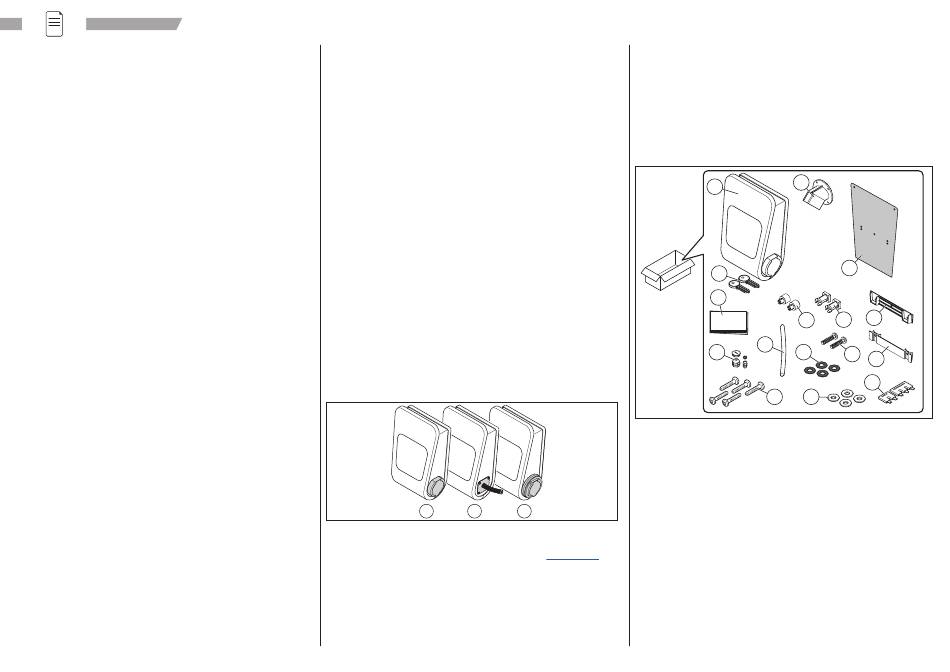

Pakendi sisu

1. Laadimisjaam CHARGESTORM® CONNECTED 2.
2.
Kaks võtit.
3. Kasutus- ja paigaldusjuhend.
4. Kaabliava kate ja läbiviigud (M25 ja M12).
5. Laadimispistiku hoidik (fikseeritud kaabliga variantidele).
6. Isolatsioonitoru.
7.
Viis kinnituskruvi ST6.3.
3
8. Neli kummitihendit.
9. Viis seibi.
10. Kaks vahelikku (2- ja 3-suunalised ühefaasilistele varinantidele).
11. Seinakonsool.
12. Jaama konsool.
13. Kaks tüüblit
14. Kaks kruvi ST4 tüüblitele
15. Kaks seinale kinnitatavat vahetükki
16. Puurimisšabloon
5
1
16
2
3
11
15 13
6
4 8
14
12
10
7 9
