Innhold
CHARGESTORM® CONNECTED ...........................................112
Produktbeskrivelse ............................................................112
Tiltenkt bruksområde ........................................................112
I esken ..........................................................................................112
Oversikt ........................................................................................113
Statussymboler ...................................................................113
Slik lader du kjøretøyet ..........................................................114
Åpen tilgang og RFID-tilgang ..........................................114
Slik kobler du CHARGESTORM® CONNECTED
til kjøretøyet ..........................................................................114
Slik starter du lading med åpen tilgang ......................114
Slik starter du lading med RFID-tilgang .....................114
Installering .................................................................................115
Innledning ..............................................................................115
Sikkerhet ................................................................................115
Tilleggsutstyr ........................................................................115
Dette må kontrolleres før installasjon ........................115
Slik forbereder du monteringsstedet ..........................115
Slik monterer du ladestasjonen på en vegg .............115
Slik monterer du ladestasjonen på en stolpe ..........116
Slik installerer du kabelen ................................................116
Slik installerer du strømkabelen ...................................116
Slik installerer du nettverkskabelen
og 4G-modemet (valgfritt) .............................................. 117
Slik fullfører du installasjonen........................................ 117
Slik endrer du konfigurasjonsinnstillingene .............118
Slik utfører du installasjonstester ................................119
Slik utfører du vedlikeholdstester ................................119
Slik resirkulerer du produktet .........................................119
112 112
Tekniske data ............................................................................120
Overspennings- og kortslutningsvern .......................120
Delespesifikke data ...........................................................120
CTEKs garantierklæring ........................................................121
Begrenset garanti ...............................................................121
Omstendigheter som ugyldiggjør garantien ............121
Tilleggsinformasjon ...........................................................121
Nasjonale bruksbegrensninger .....................................121
Opphavsrett ...............................................................................121
Revisjoner ..............................................................................121
Forkortelser ................................................................................121
Elektriske skjemaer .................................................................121

CHARGESTORM® CONNECTED

Produktbeskrivelse

CHARGESTORM® CONNECTED er en flerbruksenhet for el-kjøretøy.
1 2
Ladestasjonen finnes i flere varianter, for eksempel med ulike nivåer for
utgangseffekt, antall uttak og uttakstyper (1 - schuko
2 - koblet Type 2-støpsel, 3 - Type 2-uttak med deksel). Last ned databladet
med en komplett liste over artikkelnumre fra www.ctek.com.
MERK: Se toppen av ladestasjonen for modellinformasjon.
CHARGESTORM® CONNECTED 2 er en forbedret og oppdatert versjon av
vår avanserte elbillader som kommer med mange funksjoner og innebygde
sikkerhetsfunksjoner. Den har en kraftig ladekontroller som kan håndtere doble
type 2-uttak/ladekabler og tilbyr lastbalansering gjennom NANOGRID™.
Beskyttelse mot overoppheting
I høye temperaturer bestemmes den valgfrie spenningen av algoritmen
i ladestasjonen. Dette reduserer risikoen for overoppheting og skade
på ladestasjonen, uten å forhindre bruk av enheten.
Brukerveiledning og installeringshåndbok Brukerveiledning og installeringshåndbok

Tiltenkt bruksområde

Denne ladestasjonen er tiltenkt montering på en vegg eller en stolpe.
Ladestasjonen er tiltenkt brukt på områder med både begrenset og ubegrenset
adgang.

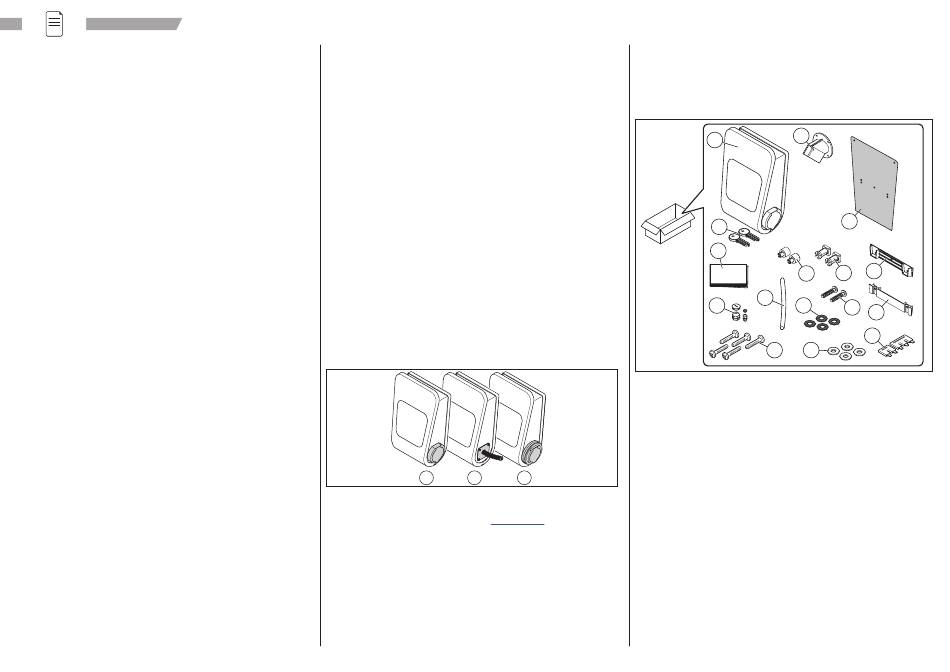

I esken

1. Ladestasjonen CHARGESTORM® CONNECTED 2.
2. To nøkler.
3. Brukerveiledning og installeringshåndbok.
4. Deksel for kabelinntak og kabelgjennomføring (M25 og M12).
5. Holder for ladekontakt (for varianter med fast kabel).
6. Isolasjonsrør.
7. Fem ST6.3-monteringsskruer.
8. Fire gummipakninger.
3
Fem skiver.
9.
10. To jumpere (2-veis og 3-veis for varianter med én fase).
eller Type 2-kontakt,
11. Veggkonsoll.
12. Stasjonskonsoll
13. To skyveklips
14. To ST4-skruer for skyveklips
15. To veggmonterte avstandsholdere
16. Boresjablon
5
1
16
2
3
11
13
15
6
4 8
14
12
10
7 9
