Uzstādīšana

Ievads

Šajā instrukcijas daļā ir parādīts, kā uzstādīt uzlādes
staciju CHARGESTORM® CONNECTED.
Drošība
• Šajā dokumentā aprakstīto uzstādīšanu drīkst
veikt tikai akreditēts elektriķis.
• Pirms produkta uzstādīšanas un ekspluatācijas
izlasiet un ievērojiet šajā dokumentā sniegtos
norādījumus.
• Uzstādīšanai jāatbilst vietējiem drošības
noteikumiem.
• Saskaņā ar IEC61851 standarta prasībām
šim produktam nedrīkst lietot adapterus vai
pārveidošanas adapterus.
• Šai uzlādes stacijai nav ventilējamas uzlādes.
• Pārliecinieties, vai uzlādes stacijas kabeļi
transportēšanas laikā nav vaļīgi vibrācijas
dēļ. Ja kādi kabeļi ir vaļīgi, vēlreiz pievienojiet
kabeļus un pievelciet skrūves.
• Uzstādīšanu ieteicams veikt diviem cilvēkiem.
• Uzstādīšanas laikā valkājiet aizsargapavus.

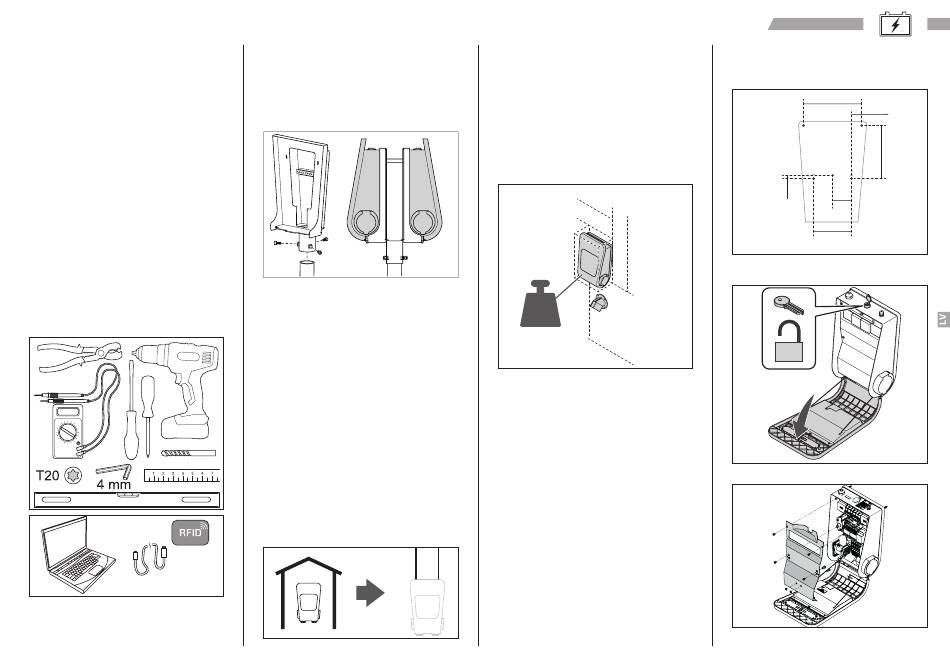

Instrumenti
> 2000 mm
Mini-USB
CTEK AB
• Mifare Classic/IEC 14443 A tipa un saderīgs
RFID tags (ja jāizmanto RFID).
• Dators/klēpjdators (OS: ieteicams izmantot
Linux vai OSX, operētājsistēmai Windows 10/11
ir nepieciešama USB draivera instalēšana).
Papildaprīkojums
• Statīva montāžas komplekts statīva diametram
60 mm. Preces numurs 920-00010 (tikai tad,
ja pievienots).
• Statīva montāžas komplekts divām kastēm, lai
iespējotu ne vairāk kā četrus EV savienotājus
no viena statīva. Preces numurs 922-00018.
Pārbaudei pirms uzstādīšanas
Pirms kabeļa uzstādīšanas veiciet tālāk norādītās
pārbaudes.
1. Izvairieties no EV lādētāja uzstādīšanas
tiešos saules staros. Ja produkts tiek uzstādīts
tiešos saules staros, simbolu redzamība
tiek samazināta un produkta temperatūra
paaugstinās. Tas iedarbinās aizsardzību pret
pārkaršanu un ierobežos uzlādes strāvu.
2. Izlemiet, vai iekārta ir jāuzstāda ārpus telpām
vai telpās.
a Uzstādīšanai ārpus telpām strāvas vadu un
tīkla kabeli ieteicams uzstādīt no apakšas,
lai novērstu ūdens iekļūšanu tehniskajā
kārbā no augšas.
Lietotāja un uzstādīšanas norādījumi
Uzstādīšanai iekštelpās strāvas vadu un
b.
tīkla kabeļus var uzstādīt gan no tehniskās
kārbas augšas, gan no apakšas.
PIEZĪME. Iekārtām, kuru strāvas vada
diametrs ir lielāks par 17 mm, strāvas vads
ir jāuzstāda no apakšas.
Uzstādīšanas vietas sagatavošanai
1. Izlemiet par uzlādes stacijas uzstādīšanas
pozīciju.
a. Pārliecinieties, vai ir pietiekami daudz vietas
normālai darbībai.
Min
Min
350 mm
300 mm
1100-
1500 mm
500-
12-24 kg
1500 mm
b. Uzstādot pie sienas, pārliecinieties,
vai sienas materiāls ir piemērots kārbas
montāžai. Sienai ir jāiztur uzlādes stacijas
svars. Neuzstādiet EV lādētāju nevienā
korpusā.
c. Informāciju par uzstādīšanu pie statīva
skatiet statīva montāžas komplekta
rokasgrāmatā.
Uzlādes stacijas uzstādīšana
pie sienas, izmantojot
stiprinājuma kronšteinu
246
43
[mm]
224
13
80
160
1. Sienā izurbiet piecus caurumus, kas atbilst
urbšanas veidnē norādītajām vietām.
2. Atslēdziet un atveriet tehnisko kārbu ar atslēgu.
3. Uzmanīgi noņemiet aizsargpārsegu.
