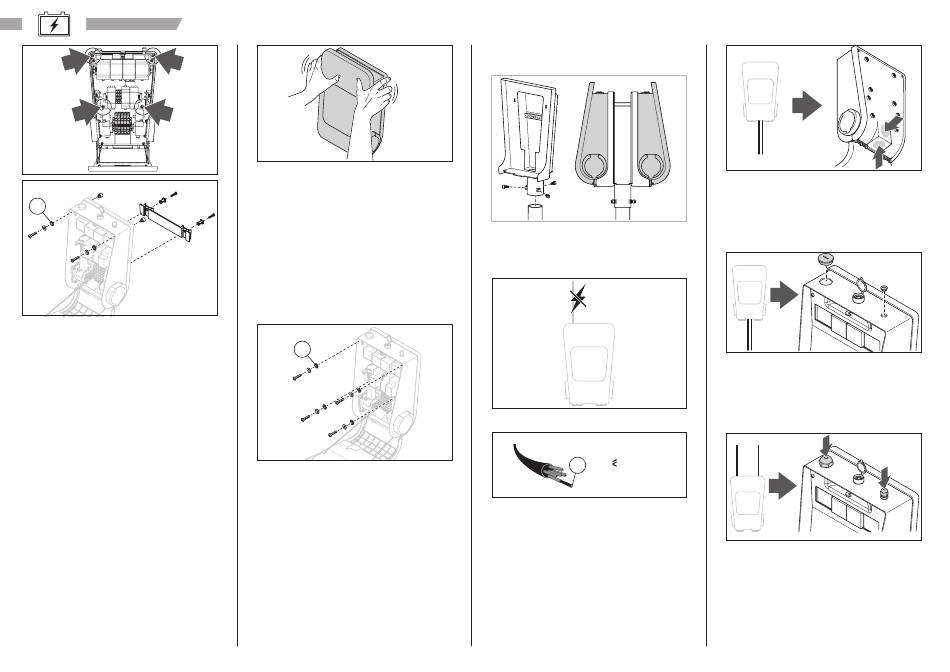

4. Kiinnitä seinäteline haluamaasi seinään
kolmella mukana toimitetulla ST6.3-ruuvilla.
Etsi kaksi ruuvinreikää latausaseman keskeltä,
5.
kiinnitä aseman teline latausasemaan mukana
toimitetuilla työntöpidikkeillä ja kiristä ne
mukana toimitetuilla ST4-ruuveilla.
6. Sijoita latausasema seinälle liu'uttamalla
aseman teline seinätelineeseen.
7. Etsi kaksi ruuvinreikää latausaseman
päältä, asenna mukana tulevat välikappaleet
ulkopuolelta ja kiinnitä asema seinään
kahdella mukana toimitetulla ST6.3-ruuvilla.
Muista käyttää kumitiivisteitä ja aluslevyjä
asennuksen aikana.
HUOMIO: Älä asenna latausasemaa ilman
kumitiivisteitä. Muutoin sähköautolaturiin voi
päästä vuotamaan vettä, mikä voi vahingoittaa sitä.
66
8. Varmista, että latausasema on tukevasti
kiinni seinässä.
9. Tuki kaikki avoimet reiät silikoni-tai
kumitiivisteillä, jotta latausasemaan
ei pääse vettä.
Latausaseman asentaminen seinälle
ilman asennustelinettä
Poraa seinään neljä reikää, jotka ovat
1.
porausmallissa esitetyissä kohdissa.
2. Avaa tekniikkarasia avaimella.
3. Poista suojakansi varovasti.
!
4. Asenna latausasema valittuun paikkaan
asettamalla reikiin ensin kumitiivisteet ja
kiinnittämällä latausasema sitten neljällä
aluslevyllä ja ST6.3-ruuvilla.
HUOMIO: Älä asenna latausasemaa ilman
kumitiivisteitä. Muutoin sähköautolaturiin voi
päästä vuotamaan vettä, mikä voi vahingoittaa sitä.
5. Varmista, että latausasema on tukevasti
kiinni seinässä.
6. Tuki kaikki avoimet reiät silikoni-tai
kumitiivisteillä, jotta latausasemaan
ei pääse vettä.
Käyttö- ja asennusohjeet
Latausaseman asentaminen
tolppaan
• Jos kyseessä on tolppa-asennus, toimi tolppa-
asennussarjan ohjeiden mukaisesti.

Kaapelin asentaminen

1. Varmista, että virta on pois päältä.
A 16 mm 2
A
2. Varmista, että kaapeliasennuksen mitoitus
(A) on latausasemalle sopiva.
HUOMIO: Kaapeliläpiviennit on vaihdettava, jos
kaapelit eivät ole niihin sopivat.
3. Poraa reiät porrasporanterällä, jos virta- ja
verkkokaapelit asennetaan pohjasta tai päältä
päin. Voit tehdä reiät aseman takalevyyn myös
mahdollisesti mukana toimitetuilla lävistimillä.
Veden pääsyn estämiseksi kannattaa käyttää
ylimääräistä tiivistettä.
HUOMIO: Varmista, ettet vahingoita laitteen sisällä
olevia osia, kun poraat tai teet reikiä lävistimillä.
Asenna reikiin kaapeliläpiviennit, jotka
4.
suojaavat yksikköä pölyn ja veden
sisäänpääsyltä.
HUOMAUTUS: Tuotteen mukana toimitettavan
virtakaapelin kaapeliläpivienti sopii 11–17 mm:n
kaapeleille ja verkkokaapelin kaapeliläpivienti
3–6 mm:n kaapeleille.
5. Jos virta- ja verkkokaapelit asennetaan päältä
päin, yksikön päällä on kaksi reikää valmiina.
Asenna virtakaapeli suurempaan (M25) ja
verkkokaapeli pienempään reikään (M12).
