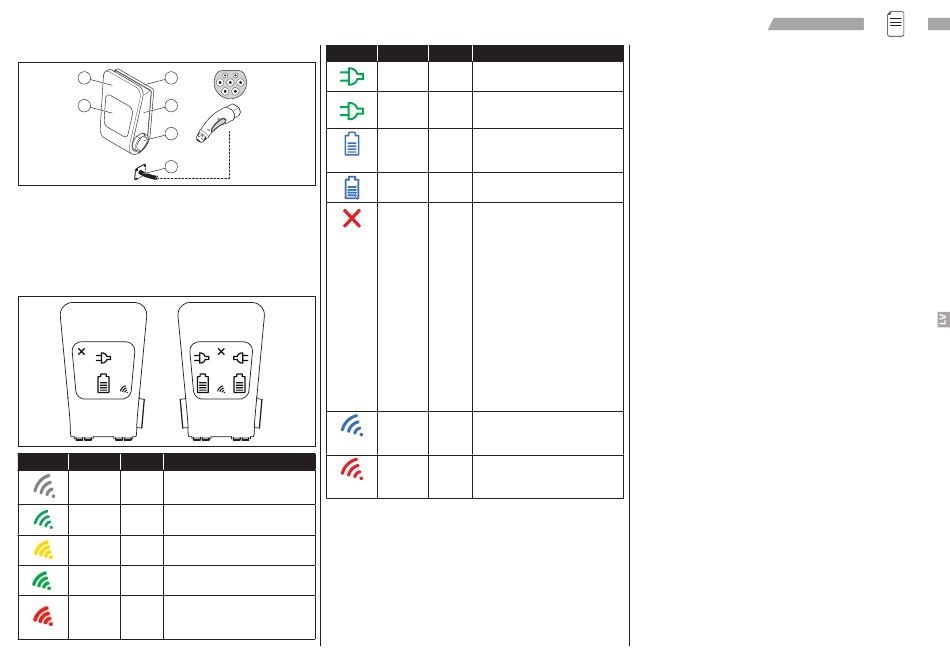

Pārskats
1 3
2 4
5
6
1. Priekšējais panelis.
2. Displejs ar uzlādes statusa simboliem.
3. Aizmugurējais vāciņš.
Tehniskā kārba.
4.
5. Transportlīdzekļa elektriskā kontaktligzda.
6. Transportlīdzekļa elektriskā kontaktligzda (fiksēts kabelis).

Statusa simboli

SIMBOLS KRĀSA REŽĪMS PASKAIDROJUMS
Atvērt RFID simbols nav aktīvs.
Nemainīgi RFID Gaida RFID tagu.
zaļš
Mirgojošs RFID Notiek autentifikācija. Lūdzu,
dzeltens uzgaidiet!
Mirgojošs RFID RFID tags apstiprināts. Tagad
zaļš sāksies uzlāde.
Vienreiz RFID RFID tagu piekļuve liegta (lietotājs nav
nomirgo pilnvarots uzlādēt).
sarkanā
krāsā
CTEK AB
SIMBOLS KRĀSA REŽĪMS PASKAIDROJUMS
Nemainīgi RFID/ Pieejams un gatavs uzlādei.
zaļš atvērt
Mirgojošs RFID Gaida kabeļa savienojumu vai
zaļš autentifikāciju.
Nemainīgi RFID/ Transportlīdzeklis ir pievienots,
zils atvērt bet netiek uzlādēts (piemēram,
transportlīdzeklis ir pilnībā uzlādēts
vai uzlādes sesija ir apturēta).
Mirgojošs RFID/ Notiek uzlāde.
zils atvērt
Nemainīgi RFID/ Trauksme ir aktīva. Mēģiniet atiestatīt
sarkans atvērt RCD my, savienojot transportlīdzekli,
izmantojot uzlādes kabeli, kas
aktivizēs uzlādes staciju, lai veiktu
pašdiagnostiku.
Ja kļūme saglabājas, pārbaudiet,
vai nav nostrādājis MCB (drošinātājs).
Atveriet tehnisko kārbu un
atiestatiet MCB.
Izejas vietai ir īslaicīga kļūme. Kļūme
var būt viena no tālāk norādītajām.
• Sasniegts autentifikācijas laika
ierobežojums.
• PP signālu nevar nolasīt no
kabeļa (attiecas tikai uz 2. tipa
kontaktligzdu).
• Izvades motors nevarēja
bloķēt kabeli.
Nemainīgi - Uzlādes stacija ir savienota ar mākoņa
zils aizmugursistēmu. Tiek rādīts tikai
sāknēšanas laikā. Mirgošana notiks
5 sekundes.
Nemainīgi RFID/ Uzlādes stacijai palaišanas laikā
sarkans atvērt neizdevās izveidot savienojumu ar
mākoņa aizmugursistēmu. Tiek rādīts
tikai sāknēšanas laikā.
PIEZĪME. Ja uzlādes stacijai nav aktīvu simbolu, uzlādes stacija ir neaktīva. Tas
var būt tāpēc, ka uzlādes stacija ir konfigurēta kā neaktīva, stacija tiek restartēta
vai arī tai var tikt veikta plānotā apkope.
