REMARQUE : WWAN est un mode spécifique à la 4G et a tendance à être plus
solide que PPP.
1. Accédez à Configuration.
2. Accédez à Interface.
3. Général, puis sélectionnez WAN = modem (WWAN)
4. Accédez à Configuration > Interface > WWAN et saisissez l'APN applicable
pour l'opérateur 4G sélectionné. Laissez les autres champs vides.
5. Appuyez sur Enregistrer en bas de la page.

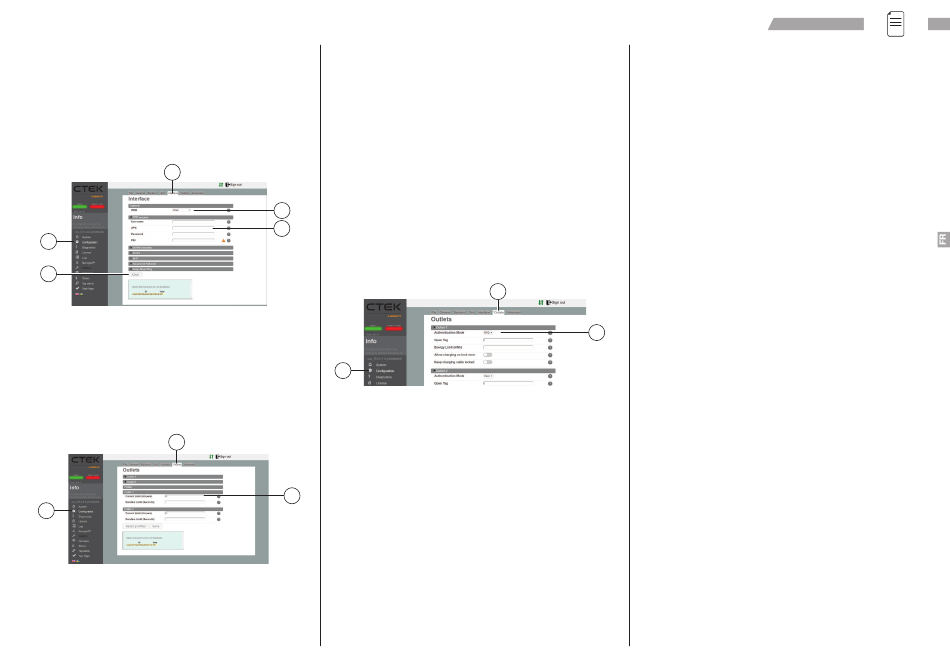

Configurer PPP (4G)
2
1
5
1. Accédez à Configuration.
2. Accédez à Interface.
3. Général, puis sélectionnez WAN = modem (PPP).
Accédez à Configuration > Interface > Modem PPP et saisissez l'APN applicable
4.
pour l'opérateur 4G sélectionné. Laissez les autres champs vides.
5. Appuyez sur Enregistrer en bas de la page.
Configurer une limite de courant
2
1
REMARQUE : Vous pouvez modifier l'intensité du courant de chacune des sorties
de la borne comme suit :
1. Accédez à Configuration.
Sélectionnez Prise.
2.
3. Modifiez les paramètres de la limite existante.
CTEK AB
Configurer l'URL et l'identité de la borne de recharge (ChargeboxID)
sur le portail
1. Vérifiez que la connexion Internet fonctionne correctement via la page d'état.
2. Veillez à connaître le ChargeboxID sous OCPP et l'adresse du serveur. Ces
informations doivent être fournies par l'opérateur du portail. Si le portail
Charge Portal de CTEK est utilisé, l'URL pour accéder au portail est la
suivante : wss://<companyname>.oamportal.com/Ocpp/websocket.
REMARQUE : Le ChargeboxID doit être unique et contenir 22 caractères
maximum. Le portail sélectionné doit prendre en charge OCPP v1.5 ou v1.6.
3. Accédez à Configuration > Système de gestion, puis saisissez le
ChargeboxID.
4. Sélectionnez le protocole de communication OCPP v1.5 ou OCPP v1.6.
Saisissez l'adresse du système de gestion. Le plus souvent, les autres
5.
paramètres peuvent rester inchangés.
3
6. Appuyez sur Enregistrer en bas de la page.
4
7. Accédez à la page d'état et vérifiez que la communication avec le portail
est établie.
Configurer RFID
1
REMARQUE : Pour les chargeurs ne disposant pas de connexion vers un
portail, vous pouvez ajouter ou retirer des badges RFID uniquement à partir
de l'interface Web du chargeur. Pour les chargeurs connectés, vous ne pouvez
effectuer de modifications que via le portail.
1. Accédez à Configuration > Prise > Authentification, et sélectionnez RFID
3
pour toutes les prises afin d'activer l'authentification RFID au moyen du
badge RFID avant la charge.
2. Ajoutez et supprimez les badges RFID approuvés sous la section
Administration des badges.
Instructions d'installation et d'utilisation

Pour effectuer les tests d'installation

• Vérifiez que la borne de recharge est solidement fixée sur un mur/un poteau.
• Contrôlez la connexion du câble d'alimentation et du câble réseau.
Resserrez le presse-étoupe si nécessaire.
• Si l'installation est une configuration Nanogrid Home, vérifiez la
communication entre le Compteur Energétique (EM) externe et la borne
• Chargez un véhicule. Vérifiez le courant et assurez-vous que les symboles
de charge s'affichent correctement.
-
-
• Assurez-vous que la protection contre les intempéries du verrou est
correctement fermée.
• Assurez-vous que l'affichage est allumé.
• Lorsque le véhicule est en charge, assurez-vous que les voyants LED du
couvercle de protection sont verts.
• Appuyez sur le bouton de test RCD situé sur le couvercle de protection
pour tester la fonctionnalité de test contre les défauts de mise à la terre. La
charge devrait s'arrêter. Pour réinitialiser, débranchez et rebranchez le câble
de charge.
• Assurez-vous que la dernière version du micrologiciel est installée avant le
transfert.
2

Pour effectuer les tests d'entretien

L'entretien du produit doit s'effectuer annuellement.
3
• Veillez à ce que la prise et le câble de charge soient en bon état.
• Remplacez la prise/le câble de charge si nécessaire.
• Vérifiez les joints en caoutchouc. Retirez les éventuels dépôts
de saleté sur le joint en caoutchouc.
• Si nécessaire, mettez le logiciel à jour.
• Vérifiez le presse-étoupe. Resserrez-le si nécessaire.
• Tout composant endommagé doit être remplacé par des pièces
approuvées par CTEK ou des pièces d'origine.

Recycler le produit

Le produit doit être recyclé comme du matériel électronique. Suivez les
exigences locales en matière de recyclage du matériel électronique.
Contrôle de fonction RFID
Connexion internet (4G/Routeur/Ethernet)
