Spis treści
CHARGESTORM® CONNECTED ..........................................132
Opis produktu ......................................................................132
Przeznaczenie .....................................................................132
Zawartość opakowania .........................................................132
Informacje ogólne ...................................................................133
Symbole stanu ....................................................................133
Ładowanie pojazdu.................................................................134
Dostęp otwarty i dostęp z wykorzystaniem RFID ..134
Podłączanie urządzenia CHARGESTORM®
CONNECTED do pojazdu .................................................134
Rozpoczynanie ładowania w przypadku
dostępu otwartego ............................................................134
Rozpoczynanie ładowania w przypadku
dostępu z wykorzystaniem RFID ..................................134
Montaż .......................................................................................135
Wprowadzenie .....................................................................135
Bezpieczeństwo .................................................................135
Wyposażenie opcjonalne ................................................135
Kontrola przed montażem ..............................................135
Przygotowanie miejsca montażu .................................135
Montaż stanowiska ładowania na ścianie ................135
Montaż stanowiska ładowania na słupku .................136
Montaż kabla .......................................................................136
Montaż kabla zasilania .....................................................136
Montaż kabla sieciowego i modemu
4G (opcjonalnie) ................................................................. 137
Zakończenie montażu ...................................................... 137
Zmiana ustawień konfiguracyjnych ............................138
Sprawdzanie po montażu ...............................................139
Sprawdzanie w ramach konserwacji ..........................139
Recykling produktu ...........................................................139
132
Dane techniczne......................................................................140
Zabezpieczenie przed prądem
przetężeniowym i zwarciem ...........................................140
Dane dotyczące części ....................................................140
Oświadczenie gwarancyjne CTEK ......................................141
Ograniczona gwarancja ....................................................141
Warunki skutkujące utratą ograniczonej gwarancji 141
Dodatkowe informacje ......................................................141
Krajowe ograniczenia dotyczące eksploatacji .........141
Prawa autorskie ........................................................................141
Rewizje ....................................................................................141
Skróty ...........................................................................................141
Schematy elektryczne ...........................................................141

CHARGESTORM® CONNECTED

Opis produktu

CHARGESTORM® CONNECTED to wielofunkcyjne stanowisko ładowania
pojazdów elektrycznych.
1 2

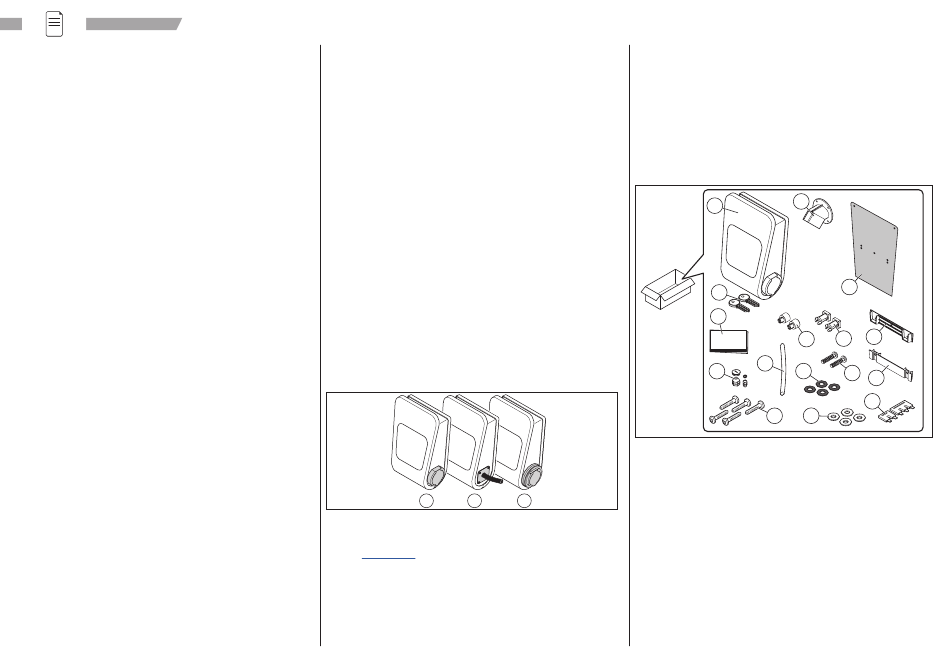

Występuje kilka wariantów stanowisko ładowania, które różnią się od siebie
poziomami mocy wyjściowej, liczbą i rodzajem gniazd
podłączona na stałe wtyczka typu 2, 3 - gniazdo typu 2 z przesłoną). Aby
uzyskać pełną listę numerów katalogowych, należy pobrać kartę katalogową
ze strony www.ctek.com.
UWAGA: Informacje o modelu znajdują się na górnej części stanowiska
ładowania.
CHARGESTORM® CONNECTED 2 to ulepszona i zmodernizowana wersja naszej
zaawansowanej ładowarki pojazdów elektrycznych wyposażona w szereg funkcji
i wbudowanych zabezpieczeń. Urządzenie wyposażone jest w wydajny sterownik
ładowania zdolny do obsługi dwóch podwójnych gniazdek/kabli ładowania.
Dzięki rozwiązaniu NANOGRID™ obsługuje równoważenie obciążenia.
Instrukcja obsługi i instalacji
Zabezpieczenie przed przegrzaniem
Przy wysokiej temperaturze algorytm stanowiska ładowania określa
opcjonalne natężenie prądu. Ogranicza to zagrożenie przegrzaniem
i uszkodzeniem stanowiska ładowania, jednocześnie pozwalając na
dalsze korzystanie z urządzenia.

Przeznaczenie

Stanowisko ładowania przeznaczone jest do eksploatacji po zamontowaniu
na ścianie lub na słupku. Stanowisko ładowania znajduje zastosowanie
zarówno w miejscach o ograniczonym dostępie, jak i bez ograniczeń dostępu.

Zawartość opakowania

1. Stanowisko ładowania CHARGESTORM® CONNECTED 2.
Dwa klucze.
2.
3. Instrukcja obsługi i instalacji.
4. Pokrywa wlotu kablowego i dławiki kablowe (M25 oraz M12).
5. Uchwyt złącza ładowania (do wariantów ze stałym kablem).
3
Rura izolująca.
6.
7. Pięć wkrętów montażowych ST6.3.
(1 - gniazdo typu 2 -
8. Cztery gumowe uszczelki.
9. Pięć podkładek.
10. Dwie zworki (2-biegunowe i 3-biegunowe do wersji z jedną fazą).
11. Uchwyt ścienny.
12. Uchwyt stanowiska
13. Dwa zatrzaski
14. Dwa wkręty ST4 do zatrzasków
15. Dwie podkładki dystansowe do montażu na ścianie
16. Szablon do wiercenia
5
1
16
2
3
11
15 13
6
4 8
14
12
10
7 9
