Για Να Τοποθετήσετε Το Καλώδιο Δικτύου Και Το Μόντεμ 4G (Προαιρετικά) - CTEK CHARGESTORM CONNECTED 2 User Manual

Για να τοποθετήσετε το καλώδιο
ρεύματος

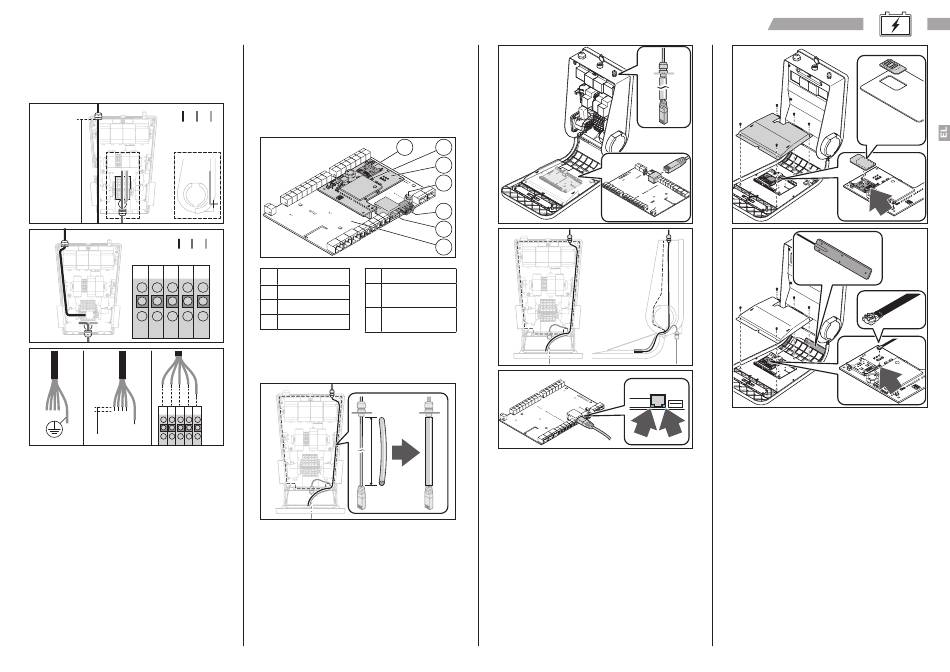

1. Τραβήξτε το καλώδιο ρεύματος μέσα από τον
στυπιοθλίπτη.
A B
Min
500 mm
A B C C
A B C
L1 L2 L3 N PE
A
B C
L1 L2 L3 N PE L1 L1 L2 L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
2. Βεβαιωθείτε ότι ο προστατευόμενος αγωγός
γείωσης είναι μεγαλύτερος από τους άλλους
αγωγούς, έτσι ώστε να είναι ο τελευταίος που θα
αποσυνδεθεί σε περίπτωση τραβήγματος.
3. Απογυμνώστε τους αγωγούς σε μήκος περίπου
18-20 mm στην άκρη του καλωδίου ρεύματος.
Το εμβαδόν διατομής του καλωδίου ρεύματος δεν
πρέπει να ξεπερνάει τα 16 mm . Ακολουθήστε τις
2
οδηγίες στην προηγούμενη σελίδα.
4. Συνδέστε τους αγωγούς ρεύματος στα μπλοκ
ακροδεκτών.
ΣΗΜΕΙΩΣΗ: Τα μπλοκ ακροδεκτών είναι τύπου push-in.
Βεβαιωθείτε ότι τα καλώδια έχουν συνδεθεί σωστά.
ΣΗΜΕΙΩΣΗ: Για τοπικές διαφορές του συστήματος
γείωσης, όπως το IT-Nett, ανατρέξτε στο σχηματικό
σχήμα εισόδου παροχής στο Παράρτημα Β.
ΣΗΜΕΙΩΣΗ: Για μονοφασικές παροχές, θα πρέπει να
χρησιμοποιείται βραχυκυκλωτήρας 3 κατευθύνσεων
CTEK AB
κατά μήκος των L1, L2 και L3. Για διφασικές παροχές,
θα πρέπει να χρησιμοποιείται βραχυκυκλωτήρας
2 κατευθύνσεων στους ακροδέκτες L1 και L2. Για
περισσότερες λεπτομέρειες, ανατρέξτε στο Παράρτημα Α.
Για να τοποθετήσετε το καλώδιο
C
δικτύου και το μόντεμ 4G
(προαιρετικά)
A Πλακέτα ελέγχου E Μόντεμ 4G
F Επαφή κεραίας
B RJ45
U.FL
C USB
G Υποδοχή κάρτας
D Mini-USB
SIM
Εάν ο σταθμός φόρτισης πρέπει να συνδεθεί στο
NanoGrid - Εξισορρόπηση φορτίου ή στο Charge Portal
TM
- Η διαδικτυακή πύλη φόρτισης που βασίζεται σε cloud,
πρέπει να γίνουν τα ακόλουθα.
• Τοποθετήστε το καλώδιο δικτύου μέσα στο
παρεχόμενο καλώδιο μόνωσης. Το καλώδιο δικτύου
μέσα στο powerbox απαιτεί επιπρόσθετη μόνωση
για λόγους ηλεκτρικής ασφάλειας.
• Αν ο σταθμός φόρτισης προστατεύεται από τείχος
προστασίας και πρόκειται να συνδεθεί σε σύστημα
διακομιστή, ανοίξτε τα DNS (θύρα 53) και https/wss
(θύρα 443) στο τείχος προστασίας. Ανοίξτε το ftp για
να επιτρέπονται οι απομακρυσμένες αναβαθμίσεις
υλικολογισμικού.
G F
E
D
C
B
A
• Αν πρόκειται να συνδέσετε καλώδιο Ethernet,
χρησιμοποιήστε καλώδιο δικτύου τύπου Cat5
ή καλύτερο. Συνδέστε το καλώδιο δικτύου στον
σύνδεσμο RJ45 της πλακέτας ελέγχου. Η πλακέτα
ελέγχου βρίσκεται στον μπροστινό πίνακα. Όταν
το καλώδιο δικτύου είναι συνδεδεμένο, ανάβει
η λυχνία LED δραστηριότητας του συνδέσμου
RJ45.
Οδηγίες χρήσης και εγκατάστασης
Mini SIM
15x25mm
• Αν πρόκειται να χρησιμοποιήσετε σύνδεση
4G, τοποθετήστε μια ενεργοποιημένη κάρτα
SIM στον σταθμό φόρτισης. Το PIN θα πρέπει
να είναι απενεργοποιημένο και θα πρέπει να
υπάρχει συνδρομή για τουλάχιστον 2 GB/μήνα,
ανάλογα με το πρωτόκολλο επικοινωνίας OCPP
που χρησιμοποιεί ο πάροχος. Βεβαιωθείτε ότι το
καλώδιο της κεραίας είναι συνδεδεμένο και στα
δύο άκρα του.
37
