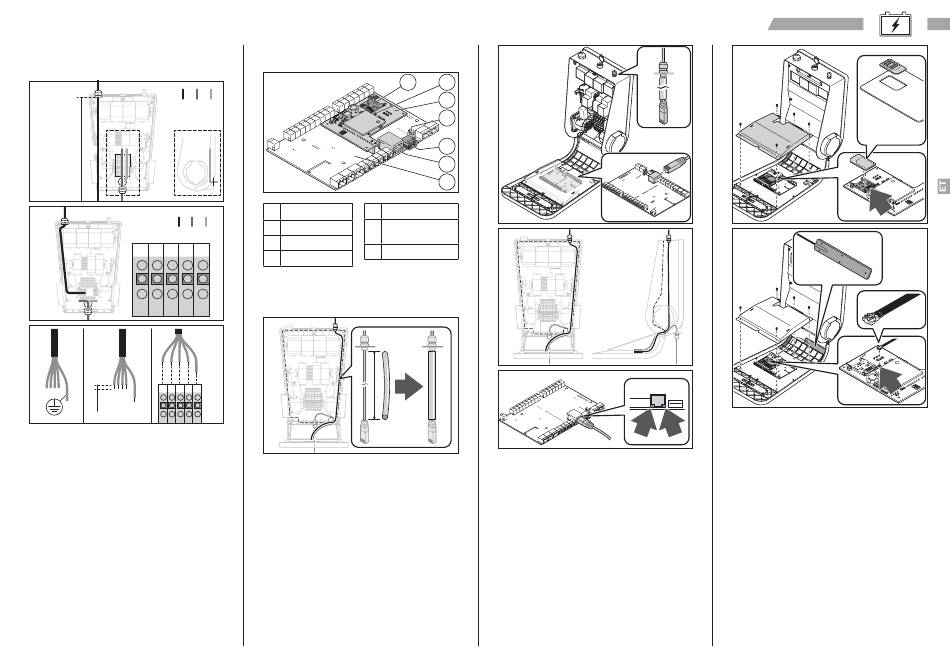

Toitekaabli paigaldamiseks

1. Tõmmake toitekaabel läbi kaabli läbiviigu.
A B
Min
500 mm
A B C C
A B C
L1 L2 L3 N PE
A
B C
L1 L1 L2 L1 L2 L3 N PE L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
2.
Veenduge, et kaitstud maandusjuhe on teistest
juhtmetest pikem, et see oleks viimane juhe,
mis tõmbamisel eraldub.
3. Paljastage toitekaabli traadid otsast
umbes 18-20 mm ulatuses. Toitekaabli
ristlõikepindala ei tohi olla üle 16 mm .
2
Järgige eelmisel leheküljel olevaid juhiseid.
4. Ühendage toitejuhtmed klemmiplokkidega.
MÄRKUS. Tegu on vedruklemmiplokkidega.
Veenduge, et kaablid on korralikult ühendatud.
MÄRKUS! Teavet maandussüsteemi (nt IT-Netti)
piirkondlike erinevuste kohta leiate toitesisendi
skeemilt lisas B.
MÄRKUS! Ühefaasilise toite puhul tuleks L1, L2 ja L3
vahel kasutada 3-suunalist vahelikku. Kahefaasilise
toite puhul tuleb klemmide L1 ja L2 vahel kasutada
2-suunalist vahelikku. Lisateavet leiate lisast A.
CTEK AB
Võrgukaabli ja 4G-modemi
paigaldamiseks (valikuline)
C
A Juhtpaneel E 4G-modem
F U.FL antenni
B RJ45
kontakt
USB
C
G SIM-kaardi pilu
D Mini-USB
Kui laadimisjaam ühendatakse NanoGrid
koormuse tasakaalustuse või laadimisportaaliga
- pilvepõhise laadimisportaaliga võrgus, tuleb teha
järgmist.
• Kinnitage võrgukaabel kinnitatud
isolatsioonikaabliga. Toitekarbis olev
võrgukaabel vajab elektriohutuse
huvides lisaisolatsiooni.
• Kui laadimisjaam asub tulemüüri taga
ja ühendatakse taustsüsteemiga, avage
tulemüüris DNS (port 53) ja https/wss
(port 443). Püsivara kaugvärskenduste
lubamiseks avage ftp.
G F
E
D
C
B
A
-iga -
TM
• Etherneti ühendamisel kasutage kaablit Cat5
või paremat tüüpi võrgukaablit. Ühendage
võrgukaabel juhtpaneeli konnektoriga RJ45.
Juhtpaneel asub esipaneelil. Kui võrgukaabel
on ühendatud, süttib konnektori RJ45
aktiivsuse LED.
Kasutus- ja paigaldusjuhend
Mini SIM
15x25mm
• 4G ühendamisel paigaldage laadimisjaama
aktiveeritud SIM-kaart. Olenevalt
operaatori OCPP protokolli sidest
peab PIN olema desaktiveeritud ja
tellimus soovitatavalt vähemalt 2 GB
kuus. Veenduge, et antennikaabel on
kinnitatud mõlemast otsast.
