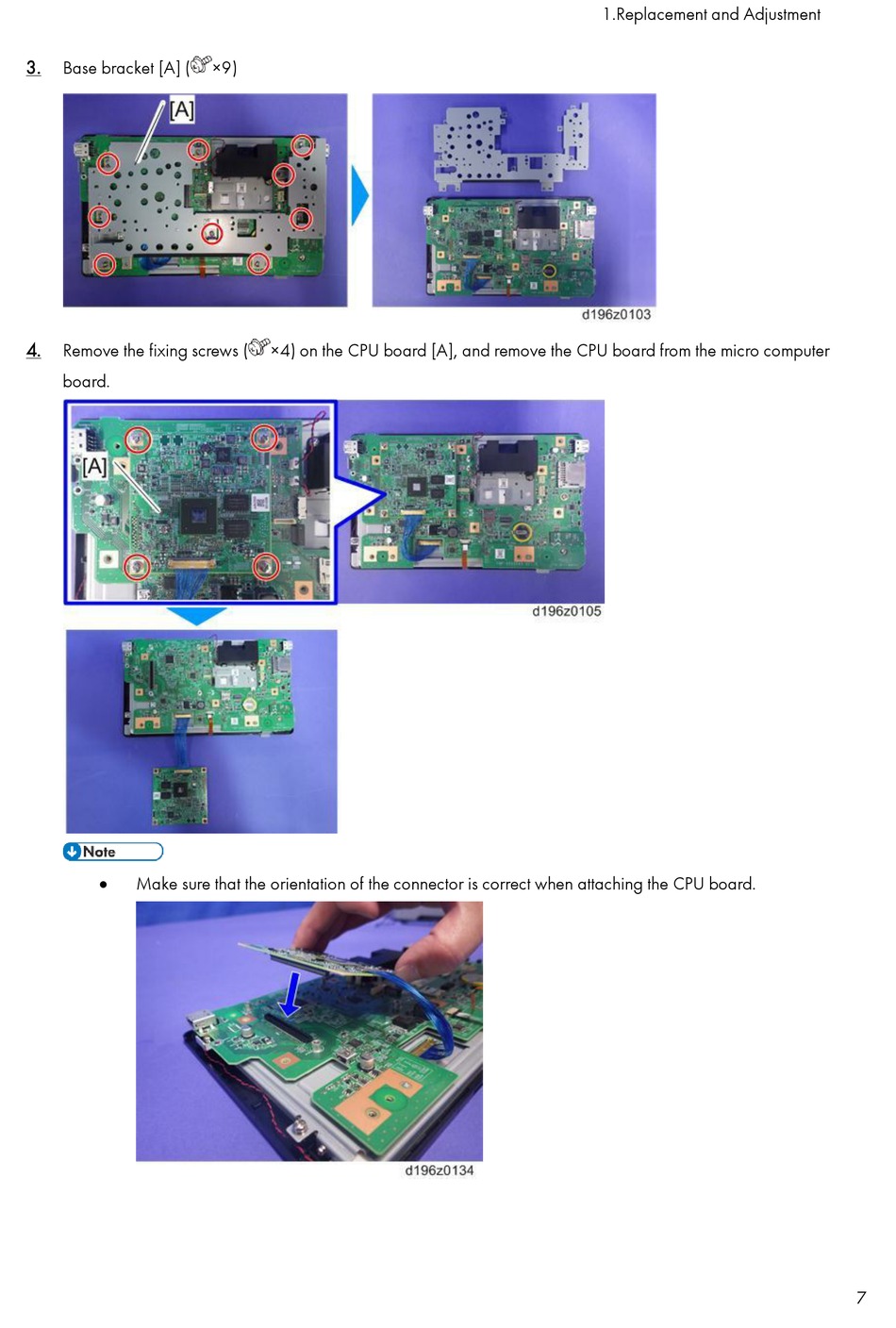

3.
Base bracket [A] (
4.
Remove the fixing screws (
board.
Make sure that the orientation of the connector is correct when attaching the CPU board.
×9)
×4) on the CPU board [A], and remove the CPU board from the micro computer
1.Replacement and Adjustment
7
