ATTENTION:
•
The length of the exposed wires in the stripping process is critical. The ideal length
is 3/16 inch (5 mm). If the exposed portion is longer, the wires may touch, causing
a short circuit between them. If the exposed wires are shorter, they can be easily
pulled out, even if tightly fastened by the captive screws.
•
La longueur des câbles exposés est primordiale lorsque l'on entreprend de les
dénuder. La longueur idéale est de 5 mm (3/16 inches). S'ils sont un peu plus
longs, les câbles exposés pourraient se toucher et provoquer un court circuit. S'ils
sont un peu plus courts, ils pourraient sortir, même s'ils sont attachés par les vis
captives.
•
Do not tin the wires. Tinned wires are not as secure in the captive screw terminals
<connector> and could pull out.
•
Ne pas étamer les câbles. Les câbles étamés ne sont pas aussi bien fixés dans les
terminaisons des <connecteurs> à vis captives et pourraient sortir.
•
For unbalanced audio, connect the sleeves to the ground contact. Do not connect
them to negative (–) contacts (see the Extron Audio Wiring Card).
•
Pour l'audio asymétrique, connectez les manchons au contact au sol. Ne PAS
connecter les manchons aux contacts négatifs (–) (voir le Audio Wiring Card
d'Extron).
HDMI Connections
Use Extron LockIt cable lacing brackets to secure HDMI cables to the unit.

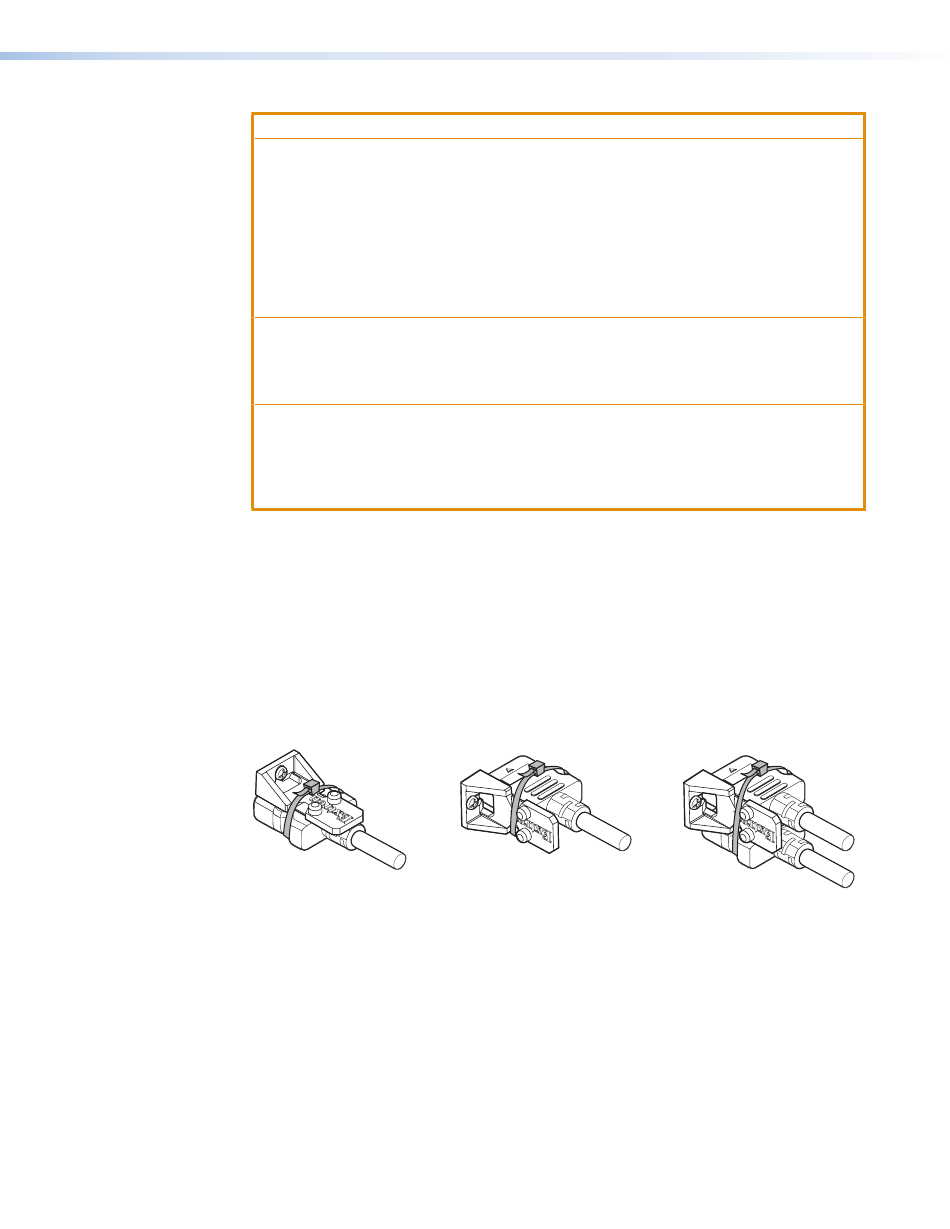

Mounting orientations
The HDMI device must have an HDMI connection mounting screw for this bracket to be
used. Depending on the location of the mounting screw in relation to the HDMI connector,
the LockIt bracket can be mounted to the screw at either side of the connector (side
mounted) or above it (top mounted). Two HDMI cables can also be attached to one side
mounted bracket (stack mounted).
U T
T P
O U
M I
H D
3
Top Mounted
Figure 10.
U T
T P
O U
M I
H D
LockIt Bracket Mounting Orientations
DTP2 CrossPoint 82 Scaling Presentation Matrix Switchers • Installation
Side Mounted
U T
T P
O U
M I
H D
Stacked
