Chapter
2 -
Installation
2.4.1

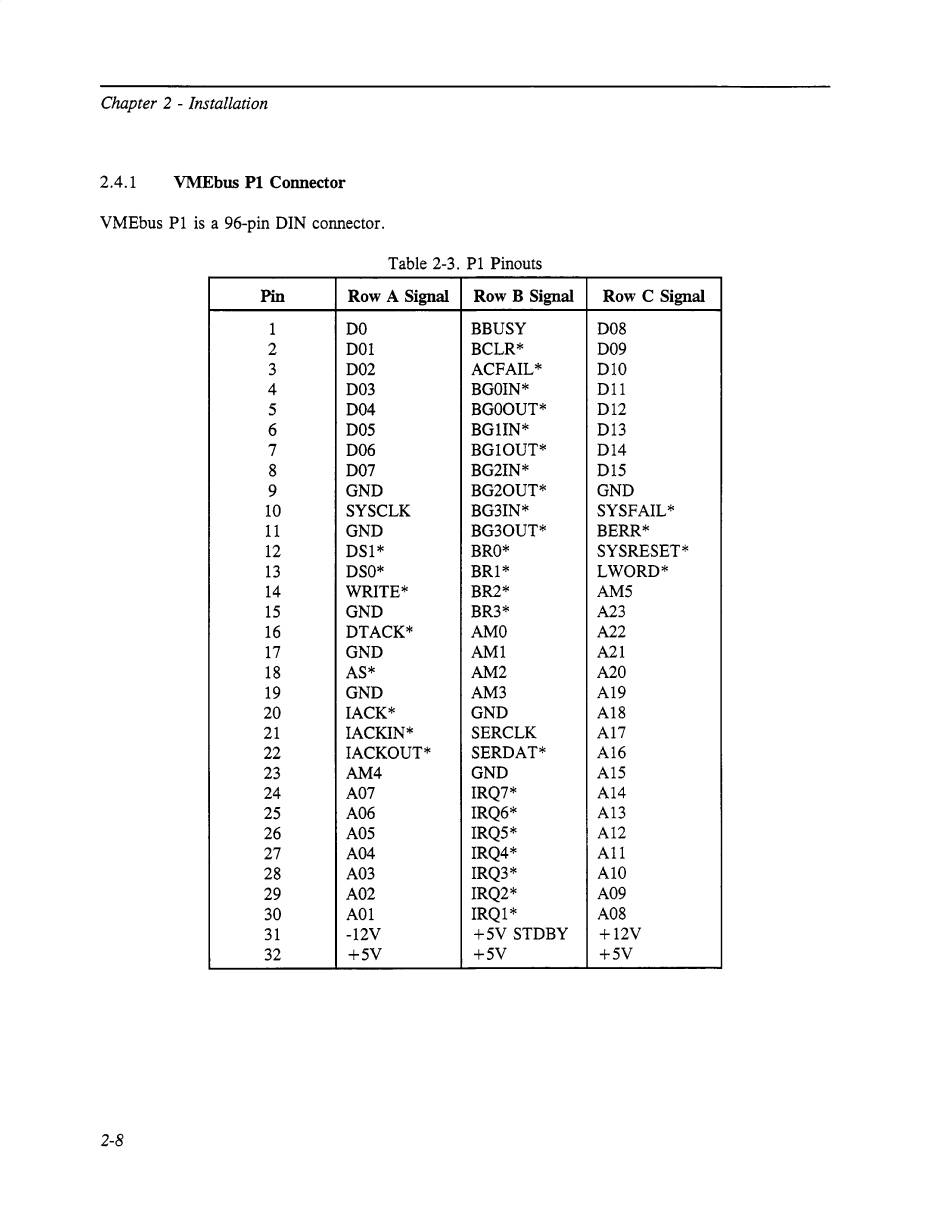

VMEbus PI Connector
VMEbus PI is a 96-pin DIN connector.
Table 2-3. PI Pinouts
Pin
Row A Signal
Row B Signal
Row C Signal
1
DO
BBUSY
D08
2
DOl
BCLR*
D09
3
D02
ACFAIL*
D10
4
D03
BGOIN*
Dll
5
D04
BGOOUT*
D12
6
D05
BGlIN*
D13
7
D06
BG10UT*
D14
8
D07
BG2IN*
D15
9
GND
BG20UT*
GND
10
SYSCLK
BG3IN*
SYSFAIL*
11
GND
BG30UT*
BERR*
12
DS1*
BRO*
SYSRESET*
13
DSO*
BRl*
LWORD*
14
WRITE *
BR2*
AM5
15
GND
BR3*
A23
16
DTACK*
AMO
A22
17
GND
AMI
A21
18
AS*
AM2
A20
19
GND
AM3
A19
20
IACK*
GND
A18
21
IACKIN*
SERCLK
A17
22
IACKOUT*
SERDAT*
A16
23
AM4
GND
A15
24
A07
IRQ7*
A14
25
A06
IRQ6*
A13
26
A05
IRQ5*
A12
27
A04
IRQ4*
All
28
A03
IRQ3*
A10
29
A02
IRQ2*
A09
30
AOI
IRQ1*
A08
31
-12V
+5V STDBY
+12V
32
+5V
+5V
+5V
