Motore
Engine
Smontaggio gruppo
cambio
Operazioni
Apertura semicarter

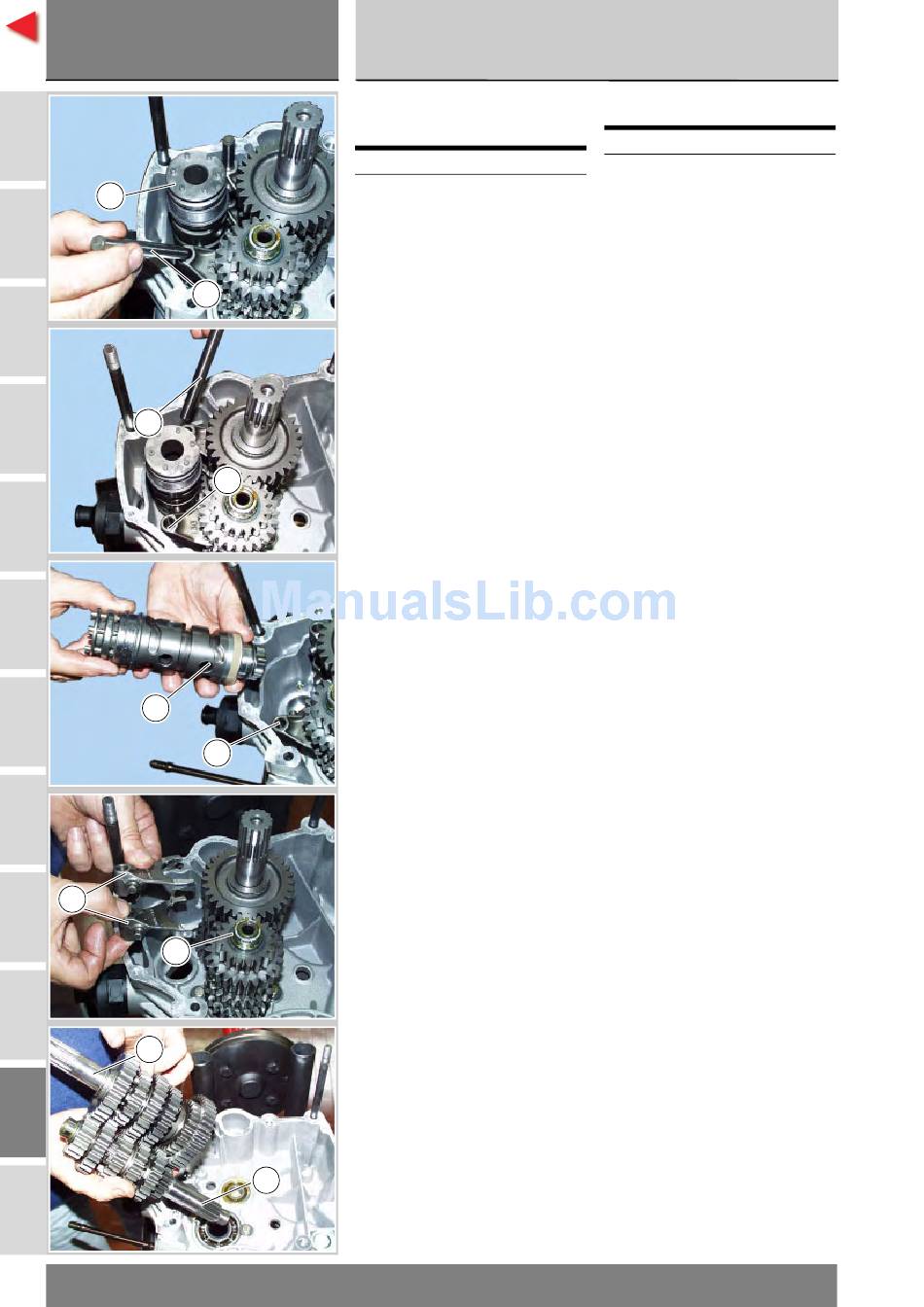

Sfilare i perni guida delle forcelle (30).
Spostare le forcelle (28) e (29) in
modo da disimpegnarle dalle cave del
30 tamburo selettore (34).
Estrarre il tamburo (16) comando
forcelle facendo attenzione ai
rasamenti (31) e (27) montati
sull'albero che non devono essere
invertiti.
Una volta rimosso è possibile
sostituire l'anello (32) ferma rullini e i
rullini speciali (33).
29
Rimuovere le forcelle (29) e (28) di
innesto marce.
Rimuovere l'albero primario (2) e
l'albero secondario (25) del cambio
completi di ingranaggi prestando
attenzione alle rondelle di rasamento
poste sulle loro estremità.
In caso siano rimasti montati, sfilare
dalle estremità dell'albero primario (2)
e secondario (25), gli anelli interni (A)
dei cuscinetti (Sez. N 9).
Per rimuoverli dall'estremità degli
alberi, usare l'estrattore 88713.1332
29
quindi inserirli nei relativi cuscinetti
sui semicarter motore.
2
Removing the gearbox
Operations
Rif. Sez.
Open casings
N 9.2
Pull out the fork guide pins (30).
Move the forks (28) and (29) to
disengage them from the selector
drum slots (34).
Pull out the fork selector drum (16).
Pay attention to the shims (31) and
(27) fitted on the shafts, make sure to
refit them to their original position.
Now you can replace the needle roller
stop ring (32) and the special needle
rollers (33).
Remove the gear selector forks (29)
and (28).
Remove gearbox primary (2) and
secondary (25) shafts complete with
gears. Do not damage or lose the
shims at shaft ends.
If the bearing inner rings (A) remained
on the shafts, slide them out of the
gearbox primary (2) and secondary
(25) shafts (Sect. N 9).
To remove them from the shaft ends
use puller part no. 88713.1332 and
then fit them in their relevant
bearings on the casings.
