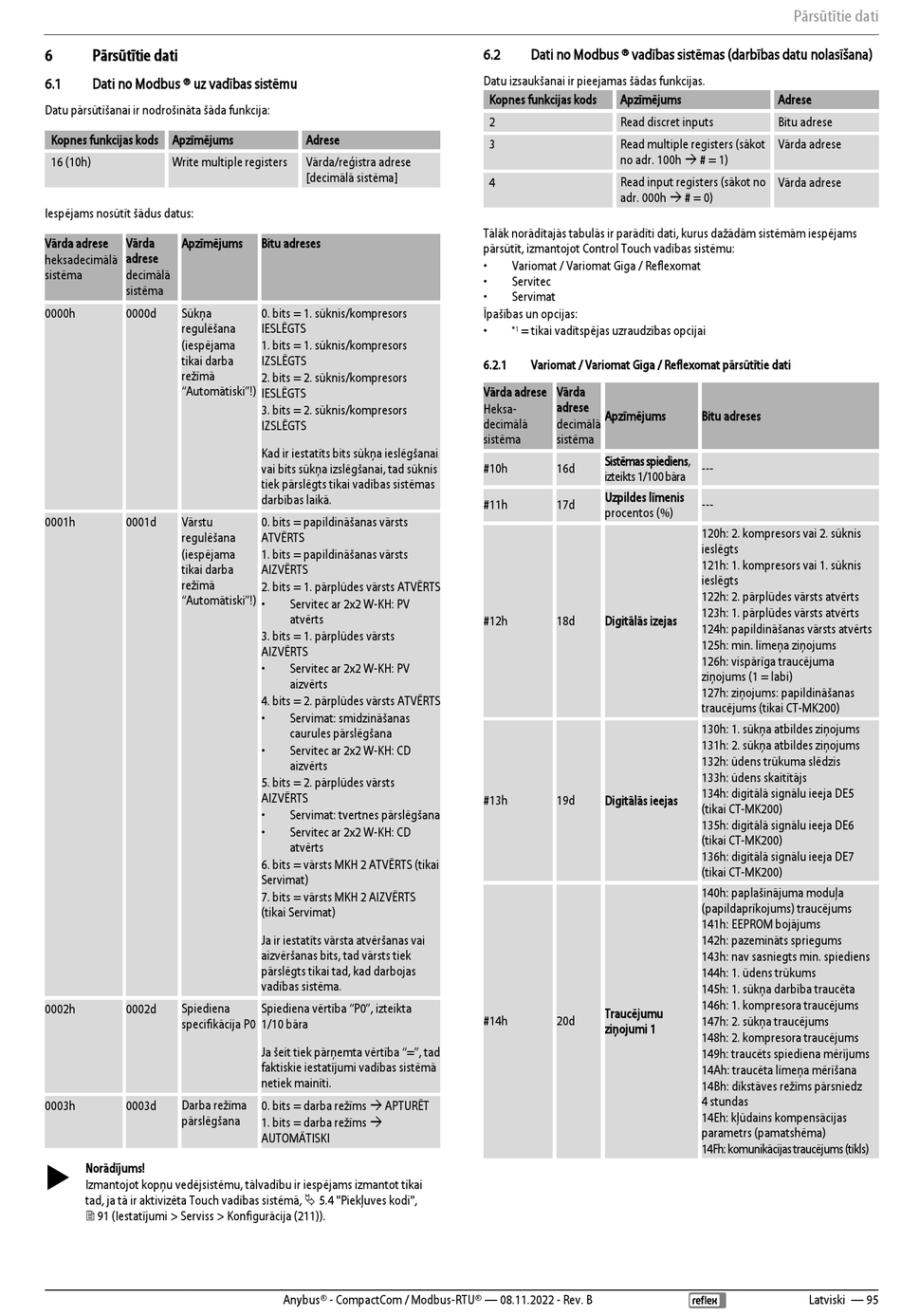

6 Pārsūtītie dati
6.1 Dati no Modbus ® uz vadības sistēmu
Datu pārsūtīšanai ir nodrošināta šāda funkcija:
Kopnes funkcijas kods Apzīmējums
16 (10h) Write multiple registers
Iespējams nosūtīt šādus datus:
Vārda adrese Vārda Apzīmējums
adrese
heksadecimālā
sistēma decimālā
sistēma
0000h 0000d Sūkņa
regulēšana
(iespējama
tikai darba
režīmā
"Automātiski"!)
Vārstu
0001h 0001d
regulēšana
(iespējama
tikai darba
režīmā
"Automātiski"!)
0002h 0002d Spiediena
specifikācija P0
Darba režīma
0003h 0003d
pārslēgšana
 Norādījums!
Izmantojot kopņu vedējsistēmu, tālvadību ir iespējams izmantot tikai
tad, ja tā ir aktivizēta Touch vadības sistēmā,  5.4 "Piekļuves kodi",
 91 (Iestatījumi > Serviss > Konfigurācija (211)).
Adrese
Vārda/reģistra adrese
[decimālā sistēma]
Bitu adreses
0. bits = 1. sūknis/kompresors
IESLĒGTS
1. bits = 1. sūknis/kompresors
IZSLĒGTS
2. bits = 2. sūknis/kompresors
IESLĒGTS
3. bits = 2. sūknis/kompresors
IZSLĒGTS
Kad ir iestatīts bits sūkņa ieslēgšanai
vai bits sūkņa izslēgšanai, tad sūknis
tiek pārslēgts tikai vadības sistēmas
darbības laikā.
0. bits = papildināšanas vārsts
ATVĒRTS
1. bits = papildināšanas vārsts
AIZVĒRTS
2. bits = 1. pārplūdes vārsts ATVĒRTS
• Servitec ar 2x2 W-KH: PV
atvērts
3. bits = 1. pārplūdes vārsts
AIZVĒRTS
• Servitec ar 2x2 W-KH: PV
aizvērts
4. bits = 2. pārplūdes vārsts ATVĒRTS
• Servimat: smidzināšanas
caurules pārslēgšana
• Servitec ar 2x2 W-KH: CD
aizvērts
5. bits = 2. pārplūdes vārsts
AIZVĒRTS
• Servimat: tvertnes pārslēgšana
• Servitec ar 2x2 W-KH: CD
atvērts
6. bits = vārsts MKH 2 ATVĒRTS (tikai
Servimat)
7. bits = vārsts MKH 2 AIZVĒRTS
(tikai Servimat)
Ja ir iestatīts vārsta atvēršanas vai
aizvēršanas bits, tad vārsts tiek
pārslēgts tikai tad, kad darbojas
vadības sistēma.
Spiediena vērtība "P0", izteikta
1/10 bāra
Ja šeit tiek pārņemta vērtība "=", tad
faktiskie iestatījumi vadības sistēmā
netiek mainīti.
0. bits = darba režīms  APTURĒT
1. bits = darba režīms 
AUTOMĀTISKI
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
6.2 Dati no Modbus ® vadības sistēmas (darbības datu nolasīšana)
Datu izsaukšanai ir pieejamas šādas funkcijas.
Kopnes funkcijas kods Apzīmējums
2 Read discret inputs
3 Read multiple registers (sākot
no adr. 100h  # = 1)
4 Read input registers (sākot no
adr. 000h  # = 0)
Tālāk norādītajās tabulās ir parādīti dati, kurus dažādām sistēmām iespējams
pārsūtīt, izmantojot Control Touch vadības sistēmu:
• Variomat / Variomat Giga / Reflexomat
• Servitec
• Servimat
Īpašības un opcijas:
• = tikai vadītspējas uzraudzības opcijai
*1
6.2.1 Variomat / Variomat Giga / Reflexomat pārsūtītie dati
Vārda adrese Vārda
adrese
Heksa-
Apzīmējums
decimālā decimālā
sistēma sistēma
Sistēmas spiediens,
#10h 16d
izteikts 1/100 bāra
Uzpildes līmenis
#11h 17d
procentos (%)
#12h 18d Digitālās izejas
#13h 19d Digitālās ieejas
Traucējumu
#14h 20d
ziņojumi 1
Pārsūtītie dati
Adrese
Bitu adrese
Vārda adrese
Vārda adrese
Bitu adreses
---
---
120h: 2. kompresors vai 2. sūknis
ieslēgts
121h: 1. kompresors vai 1. sūknis
ieslēgts
122h: 2. pārplūdes vārsts atvērts
123h: 1. pārplūdes vārsts atvērts
124h: papildināšanas vārsts atvērts
125h: min. līmeņa ziņojums
126h: vispārīga traucējuma
ziņojums (1 = labi)
127h: ziņojums: papildināšanas
traucējums (tikai CT-MK200)
130h: 1. sūkņa atbildes ziņojums
131h: 2. sūkņa atbildes ziņojums
132h: ūdens trūkuma slēdzis
133h: ūdens skaitītājs
134h: digitālā signālu ieeja DE5
(tikai CT-MK200)
135h: digitālā signālu ieeja DE6
(tikai CT-MK200)
136h: digitālā signālu ieeja DE7
(tikai CT-MK200)
140h: paplašinājuma moduļa
(papildaprīkojums) traucējums
141h: EEPROM bojājums
142h: pazemināts spriegums
143h: nav sasniegts min. spiediens
144h: 1. ūdens trūkums
145h: 1. sūkņa darbība traucēta
146h: 1. kompresora traucējums
147h: 2. sūkņa traucējums
148h: 2. kompresora traucējums
149h: traucēts spiediena mērījums
14Ah: traucēta līmeņa mērīšana
14Bh: dīkstāves režīms pārsniedz
4 stundas
14Eh: kļūdains kompensācijas
parametrs (pamatshēma)
14Fh: komunikācijas traucējums (tīkls)
