3.5 Atlikušie riski
Šī ierīce ir izgatavota atbilstoši pašreizējam tehnikas attīstības līmenim. Tomēr
nav iespējams pilnībā izslēgt atlikušos riskus.
BĪSTAMI!
Dzīvībai bīstamas traumas elektriskās strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām detaļām, var gūt dzīvībai bīstamas traumas.
• Nodrošiniet, ka iekārtas pievads ir atvienots no energoapgādes un
nodrošināts pret atkārtotu ieslēgšanu.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar attiecīgajā vietā piemērojamajiem
elektrotehnikas noteikumiem.
BĪSTAMI
Dzīvībai bīstami savainojumi strāvas trieciena rezultātā
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad
kontaktdakša ir atvienota no strāvas padeves.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no
strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
• Darbus pie un ar BUS moduli drīkst veikt tikai kvalificēti tehniskie
speciālisti.
• Sāciet BUS saskarņu un moduļu ekspluatāciju tikai tad, ja tie nav izmainīti
un ir tehniski ideālā stāvoklī.

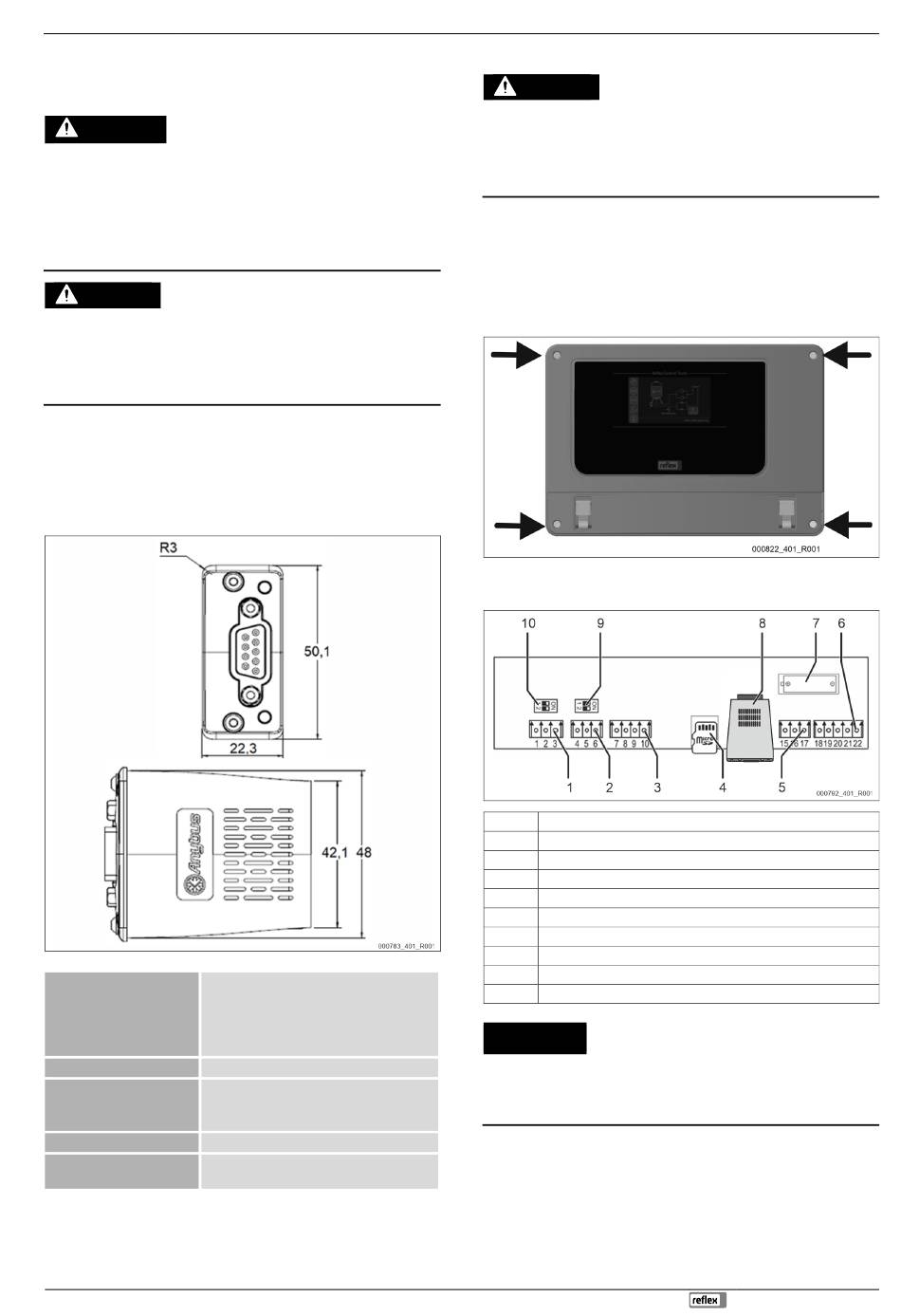

4 Tehniskās specifikācijas
Apkārtējās vides nosacījumi: •
•
•
Sprieguma apgāde: no Control Touch
Saskarne Modbus-RTU ®: •
•
Adreses iestatījums: no Control Touch
Vadības sistēmas saskarnes: BUS modulis ir integrēts CompactCom
saskarnē.
Darba temperatūra: no -5 °C līdz +55 °C
Uzglabāšanas temperatūra: no -40 °C
līdz +70 °C
Aizsardzības veids: atbilstoši Control
Touch
no 1,2 kbits/sek. līdz 57,6 kbits/sek.;
pieslēgums, izmantojot 9 kontaktu D-
SUB savienotāju.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5 BUS moduļa pieslēgšana
BĪSTAMI
Dzīvībai bīstami savainojumi strāvas trieciena rezultātā
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad
kontaktdakša ir atvienota no strāvas padeves.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no
strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
1. Atvienojiet sistēmu, kurā iekārta ir iebūvēta, no energoapgādes.
2. Pārliecinieties, ka energoapgāde ir atslēgta un nodrošiniet sistēmu pret
atkārtotu ieslēgšanos.
3. Atvienojiet iekārtas tīkla spraudni no sprieguma apgādes vai izslēdziet
galveno slēdzi.
4. Atveriet korpusa apakšējo vāku un atskrūvējiet četras stūrī esošās skrūves
ar sešstūra iedobi.
5. Noņemiet vadības sistēmas korpusa vāku.
6. Iespraudiet BUS moduli shēmas plates Anybus moduļa pieslēgvietā (8).
1 RS-485 tīkls
2 RS-485 modulis
3 IO saskarne
4 SD karte
5 10 V energoapgāde
6 Spiediena un vadītspējas analogās izejas
7 Bateriju nodalījums
8 Anybus moduļa pieslēgvieta
9 Atvienošanas pretestības RS-485 (DIP slēdzis)
10 Atvienošanas pretestības RS-485 (DIP slēdzis)
IEVĒRĪBAI!
Iekārtas bojājums
Kļūdaina moduļa iebūve vai demontāža var radīt saskarnes darbības
traucējumus.
• Iebūvējiet un demontējiet moduli tikai saskaņā ar tālāk norādīto grafiku.
