Diagnoza

Adres słowa Adres słowa
Nazwa
szesnastkowy dziesiątkowy
Komunikaty o
#15h 21d
awarii 2
#17h 23d Ostrzeżenia 1
#18h 24d Ostrzeżenia 2
#19h 25d Ostrzeżenia 3
Roboczogodziny
Sprężarka 1 lub
#1Ah (H) 26d (H)
pompa 1
#1Bh (L) 27d (L)
(wartość
32-bitowa)
Roboczogodziny
Sprężarka 2 lub
#1Ch (H) 28d (H)
pompa 2
#1Dh (L) 29d (L)
(wartość
32-bitowa)
Suma
narastająca
Wodomierz w
#1Eh (H) 30d (H)
litrach
#1Fh (L) 31d (L)
(opcjonalnie)
(wartość
32-bitowa)
70 — Polski
Adresy bitów
150h: Usterka płyty głównej
151h: Usterka napięcia czujnika
cyfrowego
152h: Usterka napięcia czujnika
analogowego
153h: Usterka napięcia czujnika
zawór kulowy 1
154h: Usterka napięcia czujnika
zawór kulowy 2
155h: Usterka jumpera –
ciśnienie
156h: Usterka jumpera – poziom
170h: ---
171h: Przekroczony poziom
maksymalny
172h: Przekroczony czas pracy
pompy
173h: Przekroczony czas
uzupełniania wody
174h: Przekroczona liczba cykli
uzupełniania
175h: Przekroczone ciśnienie
maksymalne
176h: Przekroczona ilość wody
uzupełniającej
17Ah: Nieszczelny zawór do
uzupełniania ubytków wody
17Bh: Zanik napięcia
17Ch: Błędne zerowanie
17Dh: Błędne parametry
17Eh: Przekroczona maksymalna
ilość wody uzupełniającej
17Fh: Wymagana konserwacja
180h: Wymienić baterię
181h: Zmiękczanie, wymienić
wkład
182h: Sprawdzić rejestrator
danych
183h: Sprawdzić moduł Bus
184h: --
190h: Moduł rozszerzający,
komunikat wejścia cyfrowego 1
191h: Moduł rozszerzający,
komunikat wejścia cyfrowego 2
192h: Moduł rozszerzający,
komunikat wejścia cyfrowego 3
193h: Moduł rozszerzający,
komunikat wejścia cyfrowego 4
194h: Moduł rozszerzający,
komunikat wejścia cyfrowego 5
195h: Moduł rozszerzający,
komunikat wejścia cyfrowego 6
196h: Moduł rozszerzający,
komunikat wyjścia cyfrowego 6
---
---
---
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Adres słowa Adres słowa
Nazwa
szesnastkowy dziesiątkowy
Status modułu
#20h 32d
Bus
Komunikat
zwrotny,
silnikowy zawór
#22h 34d kulowy 1
(aktualna
pozycja: 0 –
100%)
Komunikat
zwrotny,
silnikowy zawór
#23h 35d kulowy 2
(aktualna
pozycja: 0 –
100%)
Typ instalacji
#21h 33d
11 = Servimat
Przewodność
(μs/cm)
(tylko w
#26h 38d
przypadku opcji
„monitorowanie
przewodności")
Wersja
oprogramowania
#25h 37d
modułu Bus
(217 = V 2.17)
7 Diagnoza

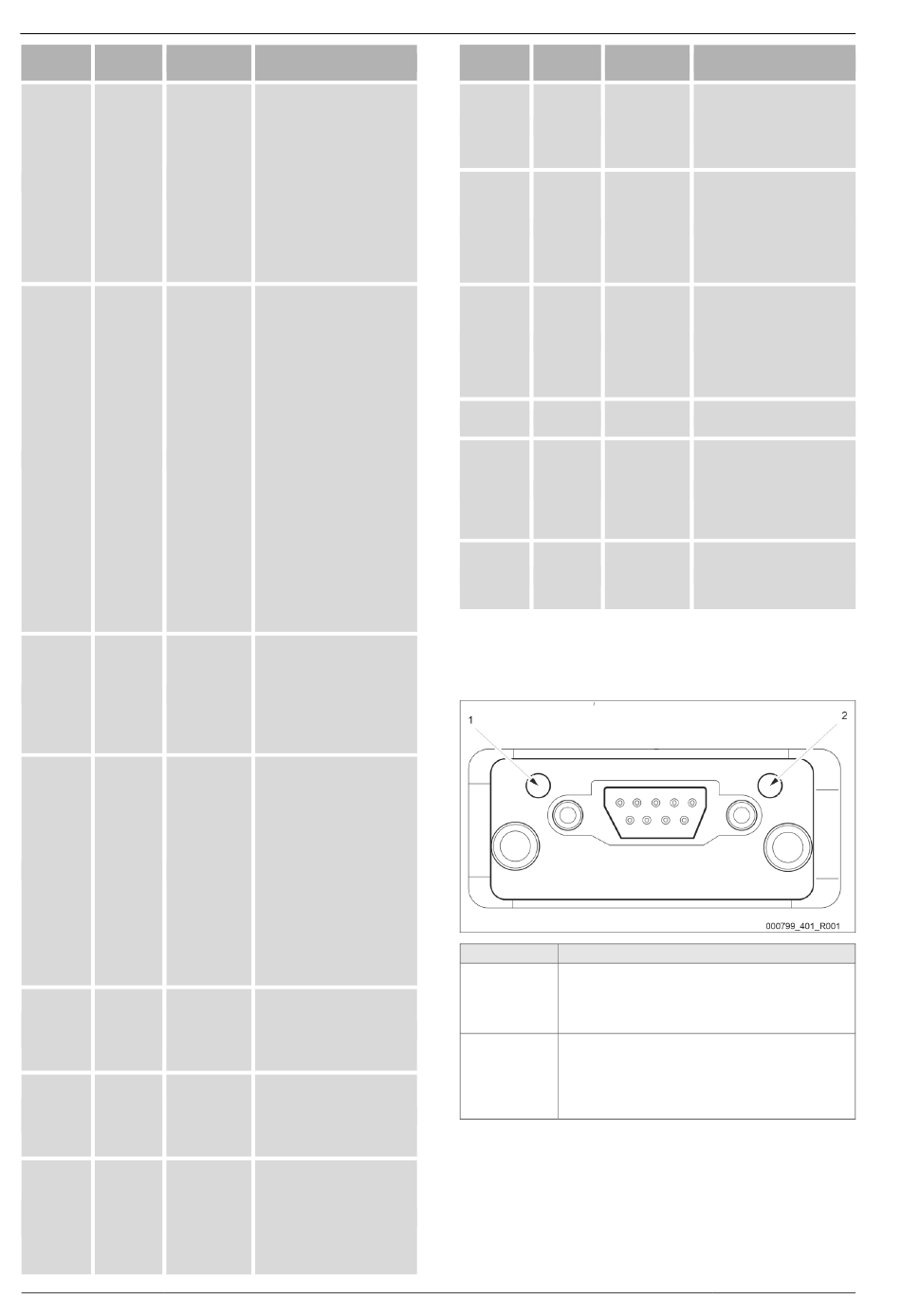

Moduł posiada dwie diody, sygnalizujące jego stan roboczy. Diody znajdują się
po prawej i lewej stronie 9-biegunowej wtyczki Sub-D.
Dioda Znaczenie
LED 1 Obserwowana od tyłu – po lewej stronie wtyczki Modbus
– WYŁ = brak napięcia lub komunikacji
– ŻÓŁTA = komunikacja aktywna
– CZERWONA = wykryto usterkę
LED 2 Obserwowana od tyłu – po prawej stronie wtyczki
Modbus
– WYŁ = brak napięcia ew. niezainicjowany
– ZIELONA = moduł zainicjowany, bez usterek
– CZERWONA = wykryto błąd
Adresy bitów
200h
0 = brak połączenia między
modułem Bus a sterownikiem
1 = połączenie między modułem
Bus a sterownikiem OK
---
---
---
---
*1
---
