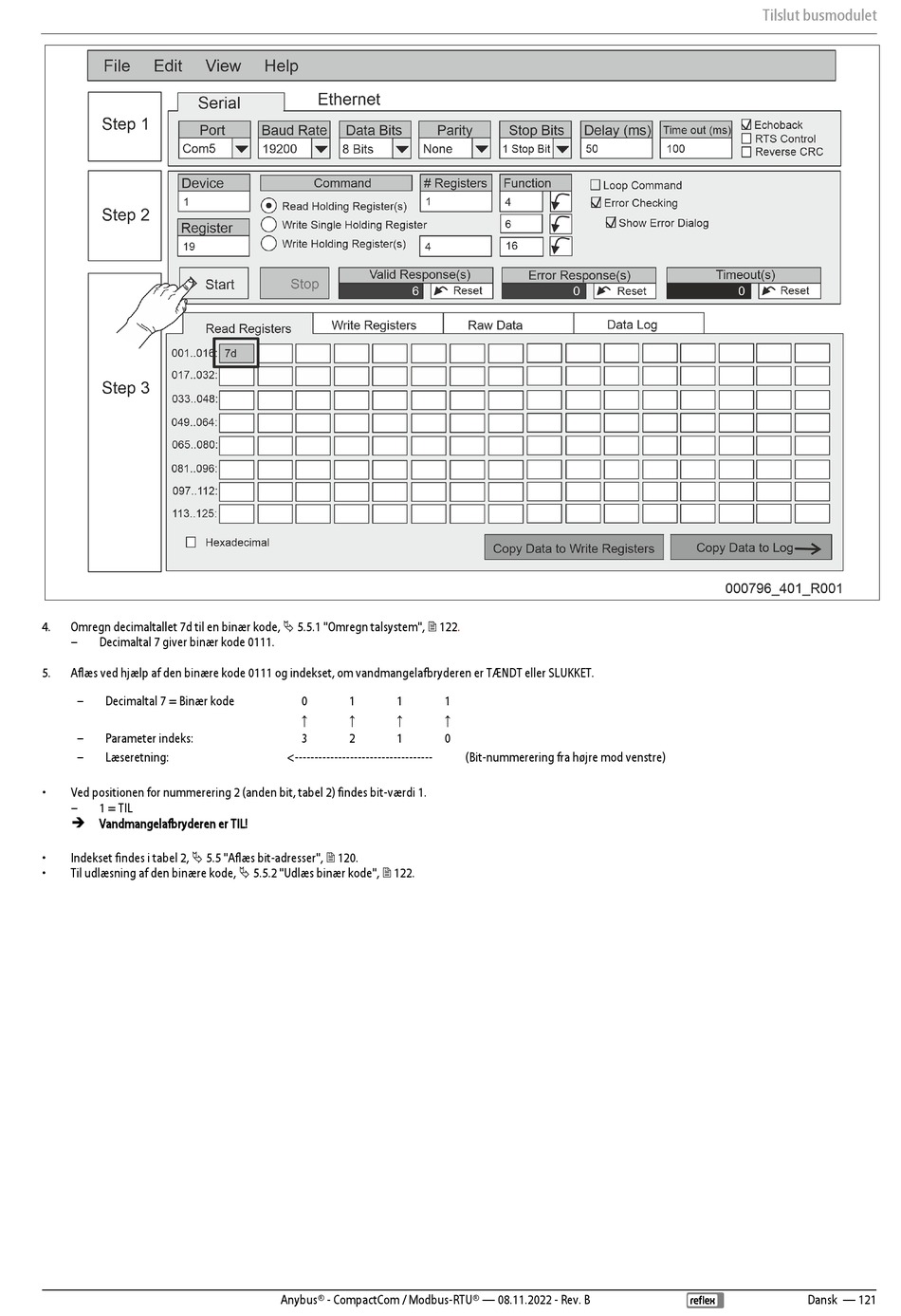

4. Omregn decimaltallet 7d til en binær kode,  5.5.1 "Omregn talsystem", 
– Decimaltal 7 giver binær kode 0111.
5. Aflæs ved hjælp af den binære kode 0111 og indekset, om vandmangelafbryderen er TÆNDT eller SLUKKET.
– Decimaltal 7 = Binær kode
– Parameter indeks:
– Læseretning:
• Ved positionen for nummerering 2 (anden bit, tabel 2) findes bit-værdi 1.
– 1 = TIL
 Vandmangelafbryderen er TIL!
Indekset findes i tabel 2,  5.5 "Aflæs bit-adresser",  120.
•
• Til udlæsning af den binære kode,  5.5.2 "Udlæs binær kode",  122.
122.
0 1 1 1
↑ ↑ ↑ ↑
3 2 1 0
<-----------------------------------
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
(Bit-nummerering fra højre mod venstre)
Tilslut busmodulet
