Raccordement du module bus
5.5

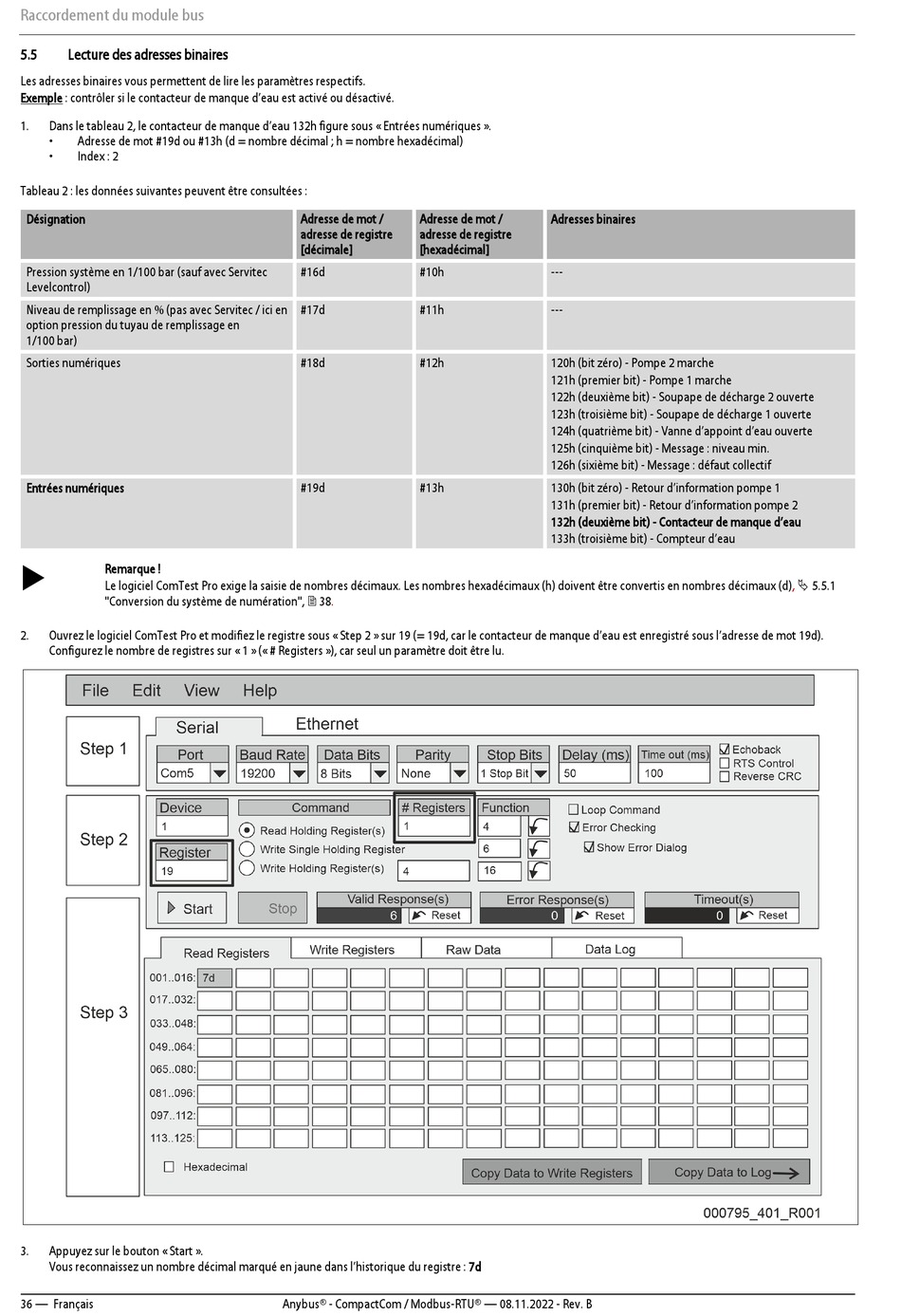

Lecture des adresses binaires

Les adresses binaires vous permettent de lire les paramètres respectifs.
Exemple : contrôler si le contacteur de manque d'eau est activé ou désactivé.
1. Dans le tableau 2, le contacteur de manque d'eau 132h figure sous « Entrées numériques ».
• Adresse de mot #19d ou #13h (d = nombre décimal ; h = nombre hexadécimal)
• Index : 2
Tableau 2 : les données suivantes peuvent être consultées :
Désignation
Pression système en 1/100 bar (sauf avec Servitec
Levelcontrol)
Niveau de remplissage en % (pas avec Servitec / ici en
option pression du tuyau de remplissage en
1/100 bar)
Sorties numériques
Entrées numériques
 Remarque !
Le logiciel ComTest Pro exige la saisie de nombres décimaux. Les nombres hexadécimaux (h) doivent être convertis en nombres décimaux
"Conversion du système de numération", 
2. Ouvrez le logiciel ComTest Pro et modifiez le registre sous « Step 2 » sur 19 (= 19d, car le contacteur de manque d'eau est enregistré sous l'adresse de mot 19d).
Configurez le nombre de registres sur « 1 » (« # Registers »), car seul un paramètre doit être lu.
3. Appuyez sur le bouton « Start ».
Vous reconnaissez un nombre décimal marqué en jaune dans l'historique du registre : 7d
36 — Français
Adresse de mot / Adresse de mot /
adresse de registre adresse de registre
[décimale] [hexadécimal]
#16d #10h
#17d #11h
#18d #12h
#19d #13h
38.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Adresses binaires
---
---
120h (bit zéro) - Pompe 2 marche
121h (premier bit) - Pompe 1 marche
122h (deuxième bit) - Soupape de décharge 2 ouverte
123h (troisième bit) - Soupape de décharge 1 ouverte
124h (quatrième bit) - Vanne d'appoint d'eau ouverte
125h (cinquième bit) - Message : niveau min.
126h (sixième bit) - Message : défaut collectif
130h (bit zéro) - Retour d'information pompe 1
131h (premier bit) - Retour d'information pompe 2
132h (deuxième bit) - Contacteur de manque d'eau
133h (troisième bit) - Compteur d'eau
