3.5 Diğer riskler
Bu cihaz tekniğin güncel durumuna göre üretilmiştir. Buna rağmen diğer riskler
asla göz ardı edilemez.
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
• Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
• Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve yerel olarak yürürlükte olan elektro
teknik kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.
TEHLİKE
Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek yaralanmalar
Cihaza ait devre kartının parçalarında şebeke fişinin gerilim beslemesinden
çekilmesinden sonra da 230 V seviyesinde gerilim bulunabilir.
• Kapakların çıkarılmasından önce cihazın kumandasını tamamen gerilim
beslemesinden ayırın.
• Devre kartının gerilimsiz olup olmadığını kontrol edin.
• Bus modülü üzerinde yapılacak her türlü çalışmanın sadece uzman
personel tarafından yürütülmesi gerekir.
• Sadece teknik olarak değiştirilmemiş ve mükemmel durumda olan bus ara
birimlerini ve bus modüllerini işletime alın.

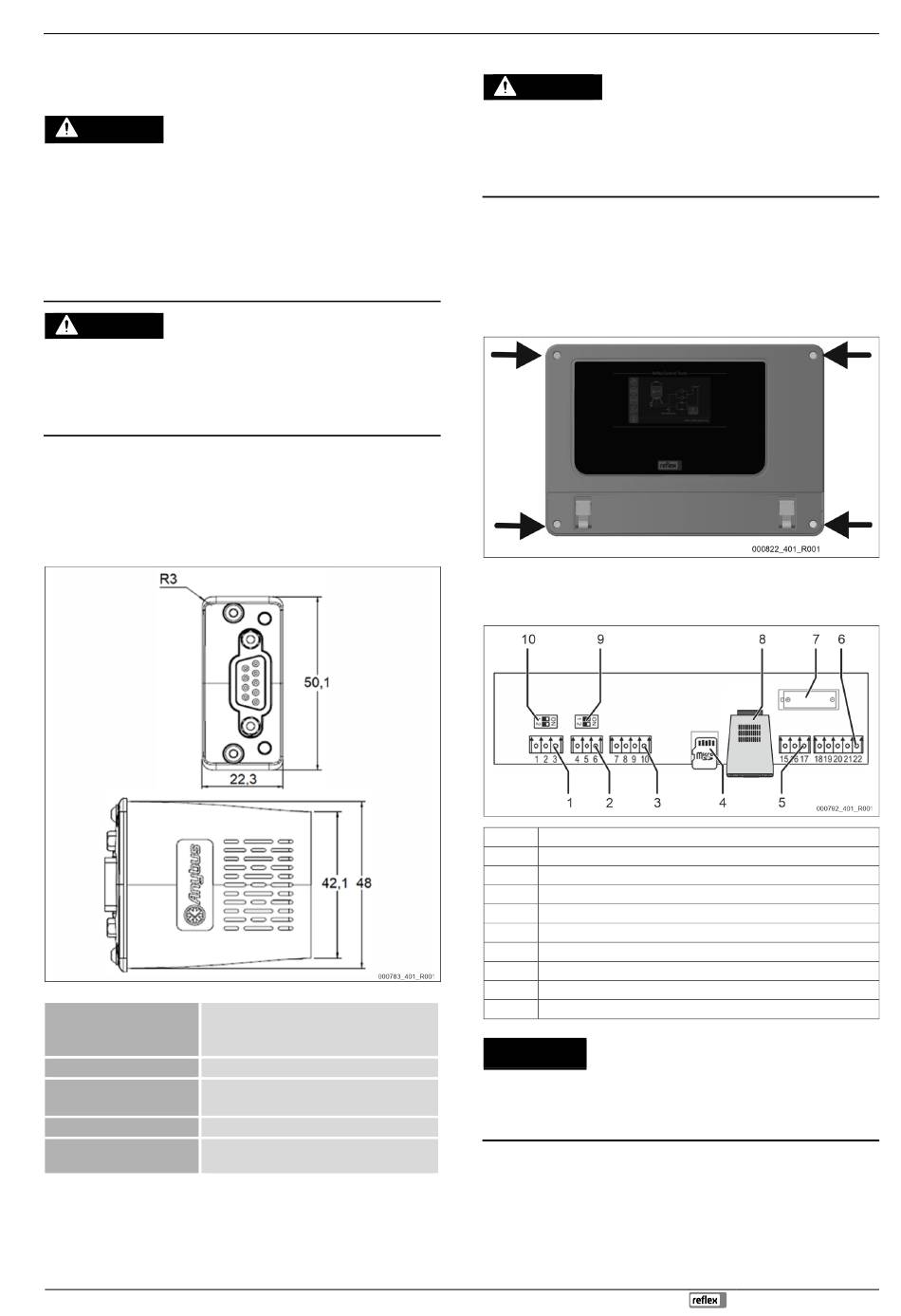

4

Teknik veriler

Çevre koşulları: •
•
•
Besleme gerilimi: Control Touch vasıtasıyla
Modbus-RTU ® ara birimi: •
•
Adres ayarı: Control Touch vasıtasıyla
Kumanda ara birimi: Bus modülü, CompactCom ara birimine
entegre edilmiştir.
İşletim sıcaklığı: -5°C ilâ +55°C
Depolama sıcaklığı: -40 °C ilâ +70 °C
Koruma derecesi: Control Touch'a göre
1,2 kbit/san - 57,6 kbit/san
9 kutuplu Sub-D prizi vasıtasıyla bağlantı
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5 Bus modülünün bağlanması
TEHLİKE
Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek yaralanmalar
Cihaza ait devre kartının parçalarında şebeke fişinin gerilim beslemesinden
çekilmesinden sonra da 230 V seviyesinde gerilim bulunabilir.
• Kapakların çıkarılmasından önce cihazın kumandasını tamamen gerilim
beslemesinden ayırın.
• Devre kartının gerilimsiz olup olmadığını kontrol edin.
1. Cihazın kurulu olduğu sistemin gerilim besleme bağlantısını kesiniz.
2. Sistemin gerilimsiz durumda olup olmadığını kontrol ediniz ve tekrar
çalıştırmaya karşı emniyete alınız.
3. Cihazın elektrik fişini gerilim beslemesinden ayırınız veya ana şalteri
kapatınız.
4. Gövdedeki alt kapağı açınız ve köşelerdeki dört altıgen başlı vidayı
gevşetiniz.
5. Gövde kapağını kumandadan çıkartınız.
6. Bus modülünün soketini devre kartındaki Anybus modülü soket yuvasına
(8) takın.
1 RS-485 ağ bağlantısı
2 RS-485 modülü
3 GÇ ara birimi
4 SD kartı
5 Besleme 10 V
6 Basınç ve iletkenlik için analog çıkışlar
7 Pil bölmesi
8 AnyBus modülü soket yuvası
9 RS-485 sonlandırıcı dirençleri (dip anahtarları)
10 RS-485 sonlandırıcı dirençleri (dip anahtarları)
DİKKAT
Cihazda hasar
Modülün hatalı bir şekilde kurulması veya sökülmesi ara birimin tahrip
olmasına neden olabilir.
• Modülü sadece aşağıdaki grafiğe göre kurun ve sökün.
