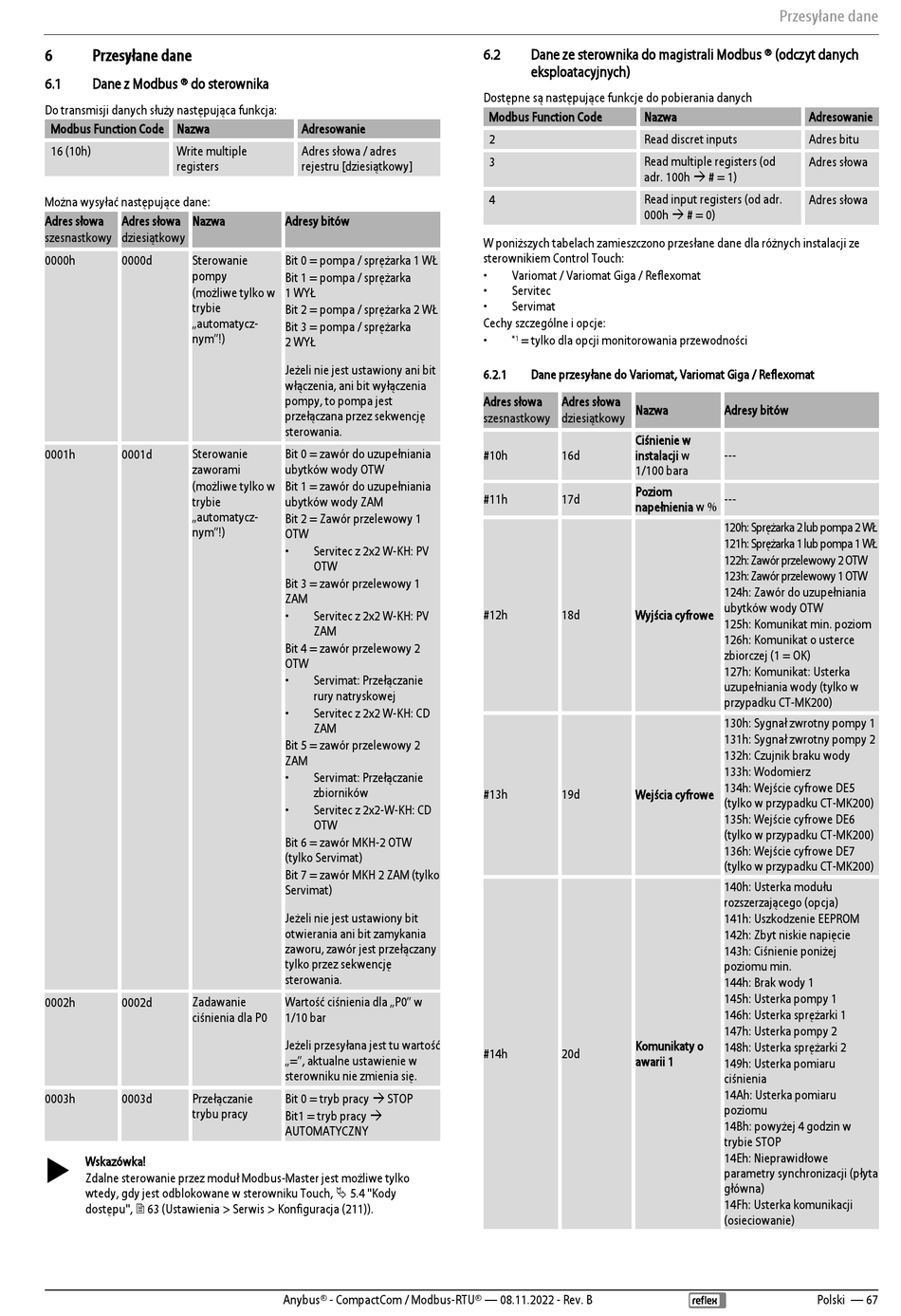

6 Przesyłane dane
6.1 Dane z Modbus ® do sterownika
Do transmisji danych służy następująca funkcja:
Modbus Function Code Nazwa
16 (10h) Write multiple
registers
Można wysyłać następujące dane:
Adres słowa Adres słowa Nazwa
szesnastkowy dziesiątkowy
Sterowanie
0000h 0000d
pompy
(możliwe tylko w
trybie
„automatycz-
nym"!)
0001h 0001d Sterowanie
zaworami
(możliwe tylko w
trybie
„automatycz-
nym"!)
0002h 0002d Zadawanie
ciśnienia dla P0
0003h 0003d Przełączanie
trybu pracy
 Wskazówka!
Zdalne sterowanie przez moduł Modbus-Master jest możliwe tylko
wtedy, gdy jest odblokowane w sterowniku Touch,  5.4 "Kody
dostępu",  63 (Ustawienia > Serwis > Konfiguracja (211)).
Adresowanie
Adres słowa / adres
rejestru [dziesiątkowy]
Adresy bitów
Bit 0 = pompa / sprężarka 1 WŁ
Bit 1 = pompa / sprężarka
1 WYŁ
Bit 2 = pompa / sprężarka 2 WŁ
Bit 3 = pompa / sprężarka
2 WYŁ
Jeżeli nie jest ustawiony ani bit
włączenia, ani bit wyłączenia
pompy, to pompa jest
przełączana przez sekwencję
sterowania.
Bit 0 = zawór do uzupełniania
ubytków wody OTW
Bit 1 = zawór do uzupełniania
ubytków wody ZAM
Bit 2 = Zawór przelewowy 1
OTW
• Servitec z 2x2 W-KH: PV
OTW
Bit 3 = zawór przelewowy 1
ZAM
• Servitec z 2x2 W-KH: PV
ZAM
Bit 4 = zawór przelewowy 2
OTW
• Servimat: Przełączanie
rury natryskowej
• Servitec z 2x2 W-KH: CD
ZAM
Bit 5 = zawór przelewowy 2
ZAM
• Servimat: Przełączanie
zbiorników
• Servitec z 2x2-W-KH: CD
OTW
Bit 6 = zawór MKH-2 OTW
(tylko Servimat)
Bit 7 = zawór MKH 2 ZAM (tylko
Servimat)
Jeżeli nie jest ustawiony bit
otwierania ani bit zamykania
zaworu, zawór jest przełączany
tylko przez sekwencję
sterowania.
Wartość ciśnienia dla „P0" w
1/10 bar
Jeżeli przesyłana jest tu wartość
„=", aktualne ustawienie w
sterowniku nie zmienia się.
Bit 0 = tryb pracy  STOP
Bit1 = tryb pracy 
AUTOMATYCZNY
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
6.2 Dane ze sterownika do magistrali Modbus ® (odczyt danych
eksploatacyjnych)
Dostępne są następujące funkcje do pobierania danych
Modbus Function Code Nazwa
2 Read discret inputs
Read multiple registers (od
3
adr. 100h  # = 1)
Read input registers (od adr.
4
000h  # = 0)
W poniższych tabelach zamieszczono przesłane dane dla różnych instalacji ze
sterownikiem Control Touch:
• Variomat / Variomat Giga / Reflexomat
• Servitec
• Servimat
Cechy szczególne i opcje:
• = tylko dla opcji monitorowania przewodności
*1
6.2.1 Dane przesyłane do Variomat, Variomat Giga / Reflexomat
Adres słowa Adres słowa
Nazwa
szesnastkowy dziesiątkowy
Ciśnienie w
#10h 16d instalacji w
1/100 bara
Poziom
#11h 17d
napełnienia w %
#12h 18d Wyjścia cyfrowe
#13h 19d Wejścia cyfrowe
Komunikaty o
#14h 20d
awarii 1
Przesyłane dane
Adresowanie
Adres bitu
Adres słowa
Adres słowa
Adresy bitów
---
---
120h: Sprężarka 2 lub pompa 2 WŁ
121h: Sprężarka 1 lub pompa 1 WŁ
122h: Zawór przelewowy 2 OTW
123h: Zawór przelewowy 1 OTW
124h: Zawór do uzupełniania
ubytków wody OTW
125h: Komunikat min. poziom
126h: Komunikat o usterce
zbiorczej (1 = OK)
127h: Komunikat: Usterka
uzupełniania wody (tylko w
przypadku CT-MK200)
130h: Sygnał zwrotny pompy 1
131h: Sygnał zwrotny pompy 2
132h: Czujnik braku wody
133h: Wodomierz
134h: Wejście cyfrowe DE5
(tylko w przypadku CT-MK200)
135h: Wejście cyfrowe DE6
(tylko w przypadku CT-MK200)
136h: Wejście cyfrowe DE7
(tylko w przypadku CT-MK200)
140h: Usterka modułu
rozszerzającego (opcja)
141h: Uszkodzenie EEPROM
142h: Zbyt niskie napięcie
143h: Ciśnienie poniżej
poziomu min.
144h: Brak wody 1
145h: Usterka pompy 1
146h: Usterka sprężarki 1
147h: Usterka pompy 2
148h: Usterka sprężarki 2
149h: Usterka pomiaru
ciśnienia
14Ah: Usterka pomiaru
poziomu
14Bh: powyżej 4 godzin w
trybie STOP
14Eh: Nieprawidłowe
parametry synchronizacji (płyta
główna)
14Fh: Usterka komunikacji
(osieciowanie)
