Ansluta bussmodulen

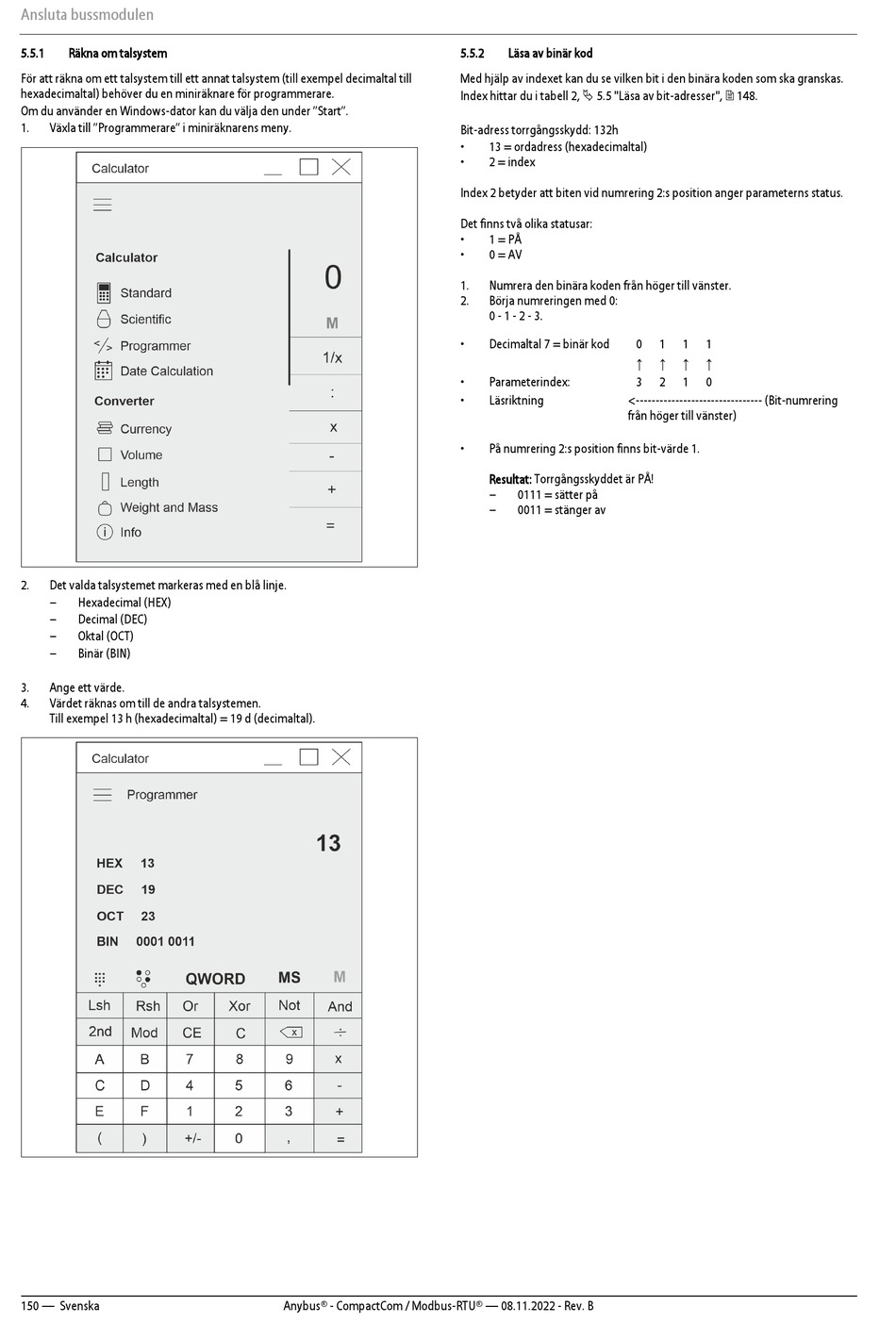

5.5.1 Räkna om talsystem
För att räkna om ett talsystem till ett annat talsystem (till exempel decimaltal till
hexadecimaltal) behöver du en miniräknare för programmerare.
Om du använder en Windows-dator kan du välja den under "Start".
1. Växla till "Programmerare" i miniräknarens meny.
2. Det valda talsystemet markeras med en blå linje.
– Hexadecimal (HEX)
– Decimal (DEC)
– Oktal (OCT)
– Binär (BIN)
3. Ange ett värde.
4. Värdet räknas om till de andra talsystemen.
Till exempel 13 h (hexadecimaltal) = 19 d (decimaltal).
150 — Svenska Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5.5.2 Läsa av binär kod
Med hjälp av indexet kan du se vilken bit i den binära koden som ska granskas.
Index hittar du i tabell 2,  5.5 "Läsa av bit-adresser",  148.
Bit-adress torrgångsskydd: 132h
• 13 = ordadress (hexadecimaltal)
• 2 = index
Index 2 betyder att biten vid numrering 2:s position anger parameterns status.
Det finns två olika statusar:
• 1 = PÅ
• 0 = AV
1. Numrera den binära koden från höger till vänster.
2. Börja numreringen med 0:
0 - 1 - 2 - 3.
• Decimaltal 7 = binär kod
• Parameterindex:
• Läsriktning <-------------------------------- (Bit-numrering
från höger till vänster)
• På numrering 2:s position finns bit-värde 1.
Resultat: Torrgångsskyddet är PÅ!
– 0111 = sätter på
– 0011 = stänger av
0 1 1 1
↑ ↑ ↑ ↑
3 2 1 0
