Tilslut busmodulet

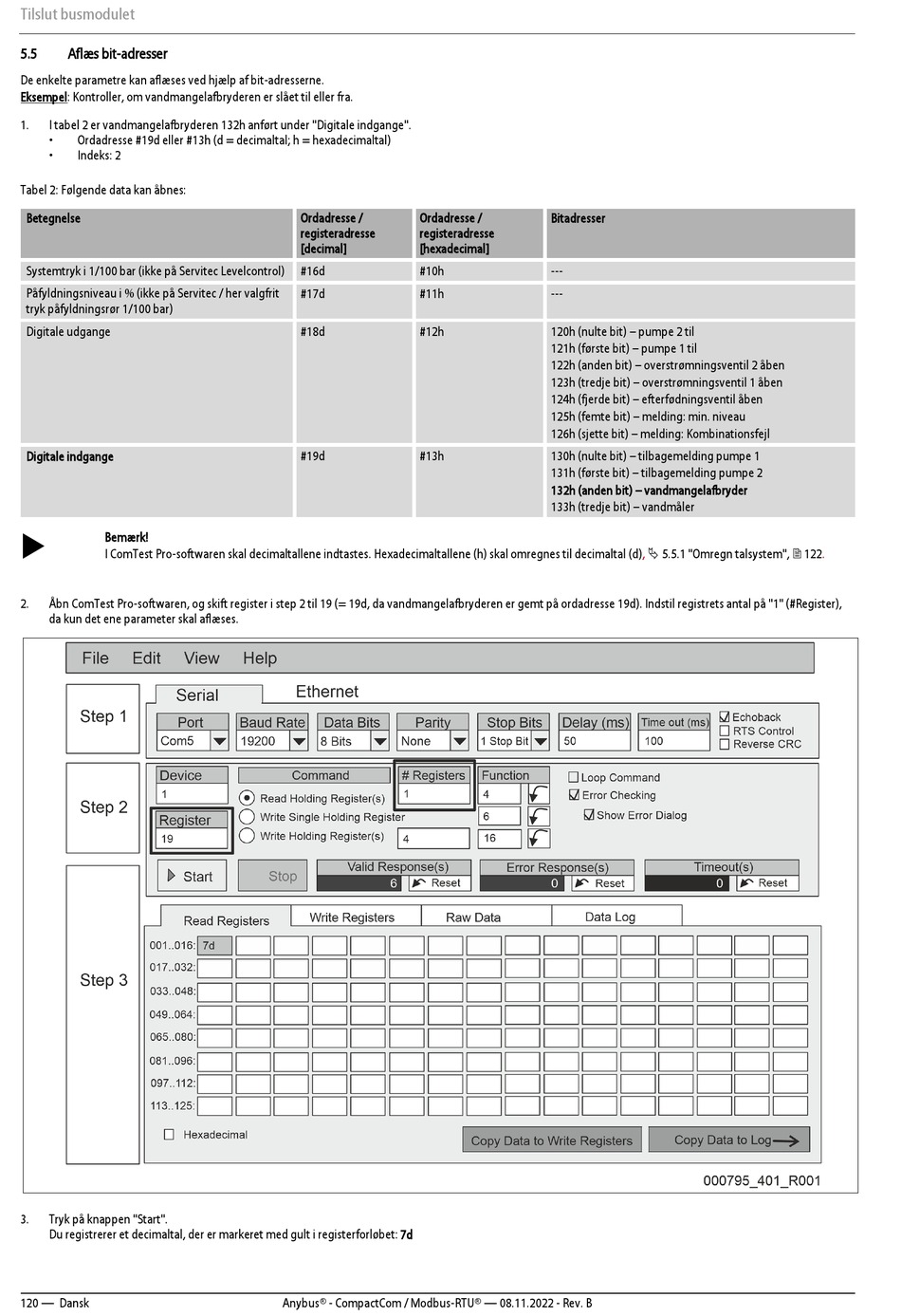

5.5 Aflæs bit-adresser
De enkelte parametre kan aflæses ved hjælp af bit-adresserne.
Eksempel: Kontroller, om vandmangelafbryderen er slået til eller fra.
1. I tabel 2 er vandmangelafbryderen 132h anført under "Digitale indgange".
• Ordadresse #19d eller #13h (d = decimaltal; h = hexadecimaltal)
• Indeks: 2
Tabel 2: Følgende data kan åbnes:
Betegnelse
Systemtryk i 1/100 bar (ikke på Servitec Levelcontrol)
Påfyldningsniveau i % (ikke på Servitec / her valgfrit
tryk påfyldningsrør 1/100 bar)
Digitale udgange
Digitale indgange

Bemærk!
I ComTest Pro-softwaren skal decimaltallene indtastes. Hexadecimaltallene (h) skal omregnes til decimaltal
2. Åbn ComTest Pro-softwaren, og skift register i step 2 til 19 (= 19d, da vandmangelafbryderen er gemt på ordadresse 19d). Indstil registrets antal på "1" (#Register),
da kun det ene parameter skal aflæses.
3. Tryk på knappen "Start".
Du registrerer et decimaltal, der er markeret med gult i registerforløbet: 7d
120 — Dansk
Ordadresse / Ordadresse /
registeradresse registeradresse
[decimal] [hexadecimal]
#16d #10h
#17d #11h
#18d #12h
#19d #13h
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Bitadresser
---
---
120h (nulte bit) – pumpe 2 til
121h (første bit) – pumpe 1 til
122h (anden bit) – overstrømningsventil 2 åben
123h (tredje bit) – overstrømningsventil 1 åben
124h (fjerde bit) – efterfødningsventil åben
125h (femte bit) – melding: min. niveau
126h (sjette bit) – melding: Kombinationsfejl
130h (nulte bit) – tilbagemelding pumpe 1
131h (første bit) – tilbagemelding pumpe 2
132h (anden bit) – vandmangelafbryder
133h (tredje bit) – vandmåler
 5.5.1 "Omregn talsystem", 
(d), 122.
