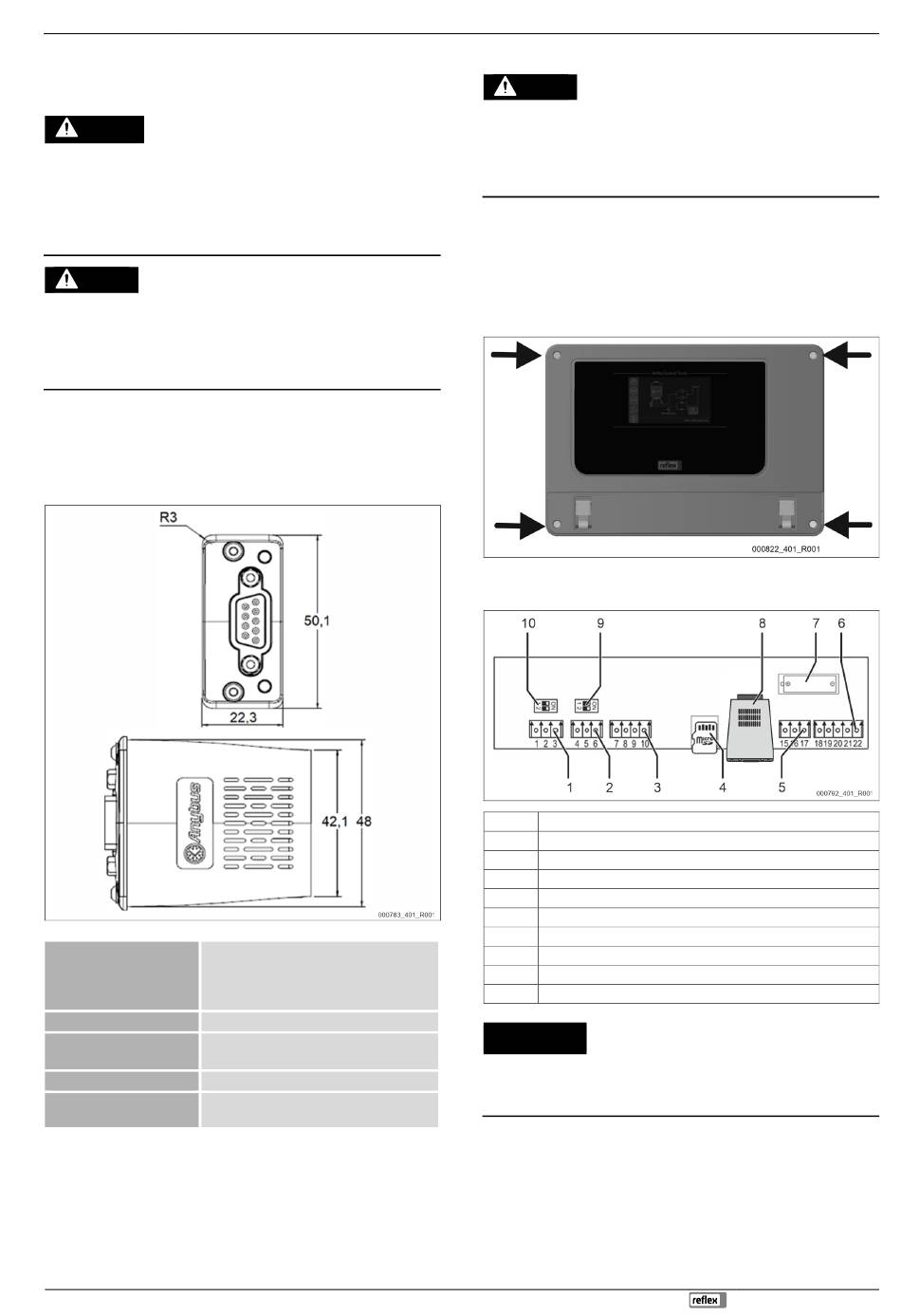

3.5

Restrisker

Denna apparat har tillverkats i enlighet med teknikens aktuella nivå. Trots detta
kan restrisker aldrig uteslutas.
FARA!
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
• Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
• Se till så att obehöriga inte kan slå på anläggningen.
• Se till så att monteringsarbeten på enhetens elanslutning bara utförs
av behörig elektriker enligt gällande lokala elektrotekniska föreskrifter.
FARA
Livsfarliga skador genom elektrisk stöt
Även om nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort.
• Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.
• Endast kvalificerad fackpersonal får arbeta vid och med bussmodulen.
• Ta endast bussgränssnitten och bussmodulerna i drift om de är i tekniskt
oförändrat och felfritt tillstånd.
4

Tekniska data

Omgivningsvillkor: •
•
•
Spänningsförsörjning: Via Control Touch
Gränssnitt Modbus-RTU ®: •
•
Adressinställning: Via Control Touch
Bussmodulen integreras i CompactCom-
Gränssnitt till styrning:
gränssnittet.
Drifttemperatur: -5 °C till +55 °C
Lagertemperatur: -40 °C till +70 °C
Kapslingsklass: motsvarande Control
Touch
1,2 kbit/s – 57,6 kbit/s
Anslutning via 9-pol. Sub-D-uttag
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5

Ansluta bussmodulen

FARA
Livsfarliga skador genom elektrisk stöt
Även om nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort.
• Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.
1. Gör anläggningen där enheten är monterad spänningsfri.
2. Kontrollera att anläggningen är spänningsfri och säkra den mot
återinkoppling.
3. Ta bort enhetens nätkontakt från spänningsförsörjningen eller stäng av
huvudbrytaren.
4. Öppna den nedre luckan på huset och lossa de fyra sexkantsskruvarna i
hörnen.
5. Ta bort styrningens huslock.
6. Sätt in bussmodulen i Anybus-modulens insticksplats (8) på kretskortet.
1 RS-485 nätverk
2 RS-485 modul
3 IO-gränssnitt
4 SD-kort
5 10 V-påfyllning
6 Analoga utgångar för tryck och ledningsförmåga
7 Batterifack
8 Anybus-modul insticksplats
9 Slutmotstånd RS-485 (DIP-kontakter)
10 Slutmotstånd RS-485 (DIP-kontakter)
OBS
Skador på utrustningen
Att sätta in eller ta ut modulen felaktigt kan leda till att gränssnittet förstörs.
• Sätt endast in och ta ut modulen så som visas på följande bild.
Tekniska data
Svenska — 145
