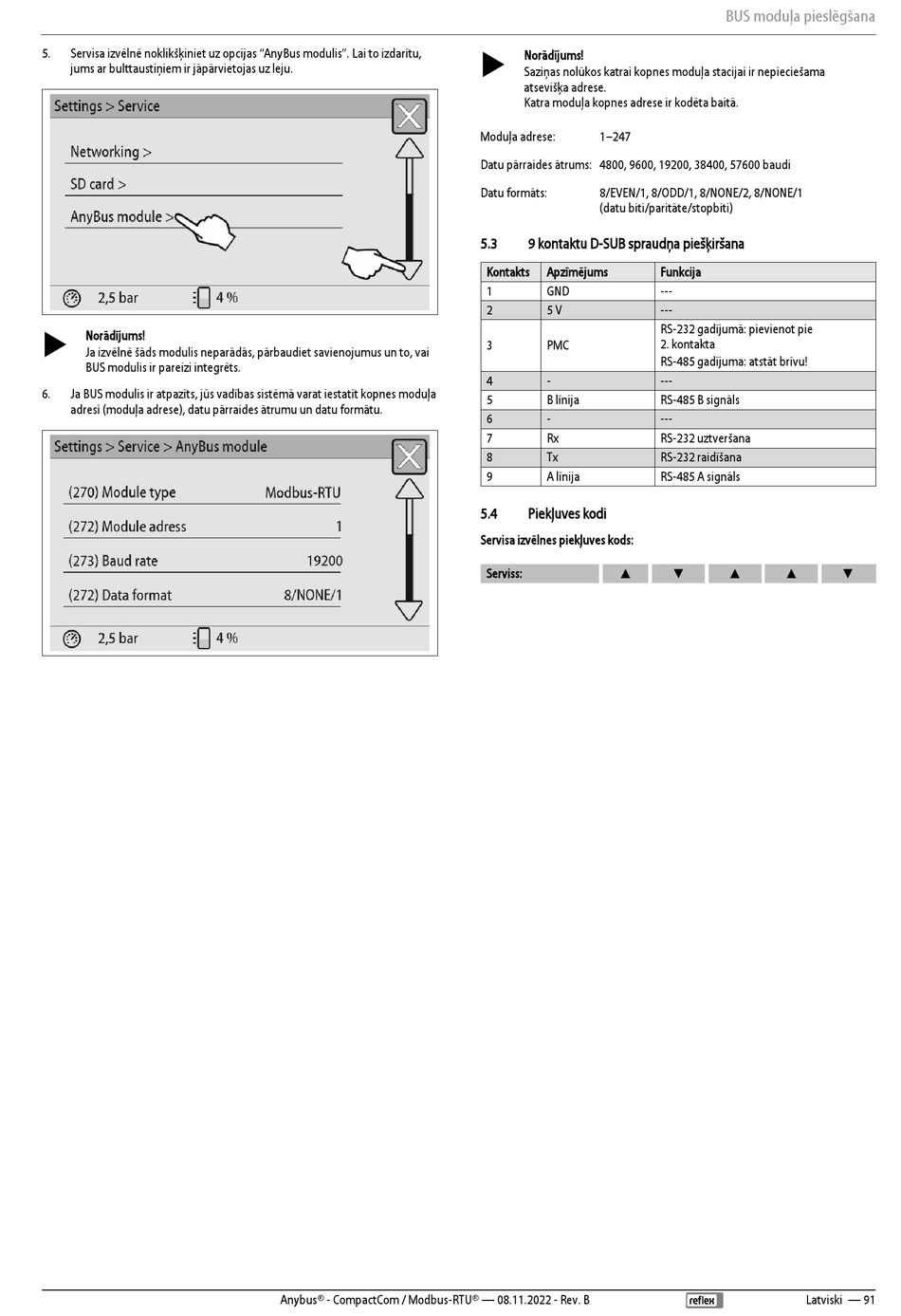

5. Servisa izvēlnē noklikšķiniet uz opcijas "AnyBus modulis". Lai to izdarītu,
jums ar bulttaustiņiem ir jāpārvietojas uz leju.

Norādījums!
Ja izvēlnē šāds modulis neparādās, pārbaudiet savienojumus un to, vai
BUS modulis ir pareizi integrēts.
6. Ja BUS modulis ir atpazīts, jūs vadības sistēmā varat iestatīt kopnes moduļa
adresi (moduļa adrese), datu pārraides ātrumu un datu formātu.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
 Norādījums!
Saziņas nolūkos katrai kopnes moduļa stacijai ir nepieciešama
atsevišķa adrese.
Katra moduļa kopnes adrese ir kodēta baitā.
Moduļa adrese: 1–247
Datu pārraides ātrums: 4800, 9600, 19200, 38400, 57600 baudi
Datu formāts: 8/EVEN/1, 8/ODD/1, 8/NONE/2, 8/NONE/1
(datu biti/paritāte/stopbiti)
5.3 9 kontaktu D-SUB spraudņa piešķiršana
Kontakts Apzīmējums
1 GND
2 5 V
3 PMC
4 -
5 B līnija
6 -
7 Rx
8 Tx
9 A līnija
5.4 Piekļuves kodi
Servisa izvēlnes piekļuves kods:
▲
Serviss:
BUS moduļa pieslēgšana
Funkcija
---
---
RS-232 gadījumā: pievienot pie
2. kontakta
RS-485 gadījuma: atstāt brīvu!
---
RS-485 B signāls
---
RS-232 uztveršana
RS-232 raidīšana
RS-485 A signāls
▼ ▲ ▲
Latviski — 91
▼
