Bus modülünün bağlanması

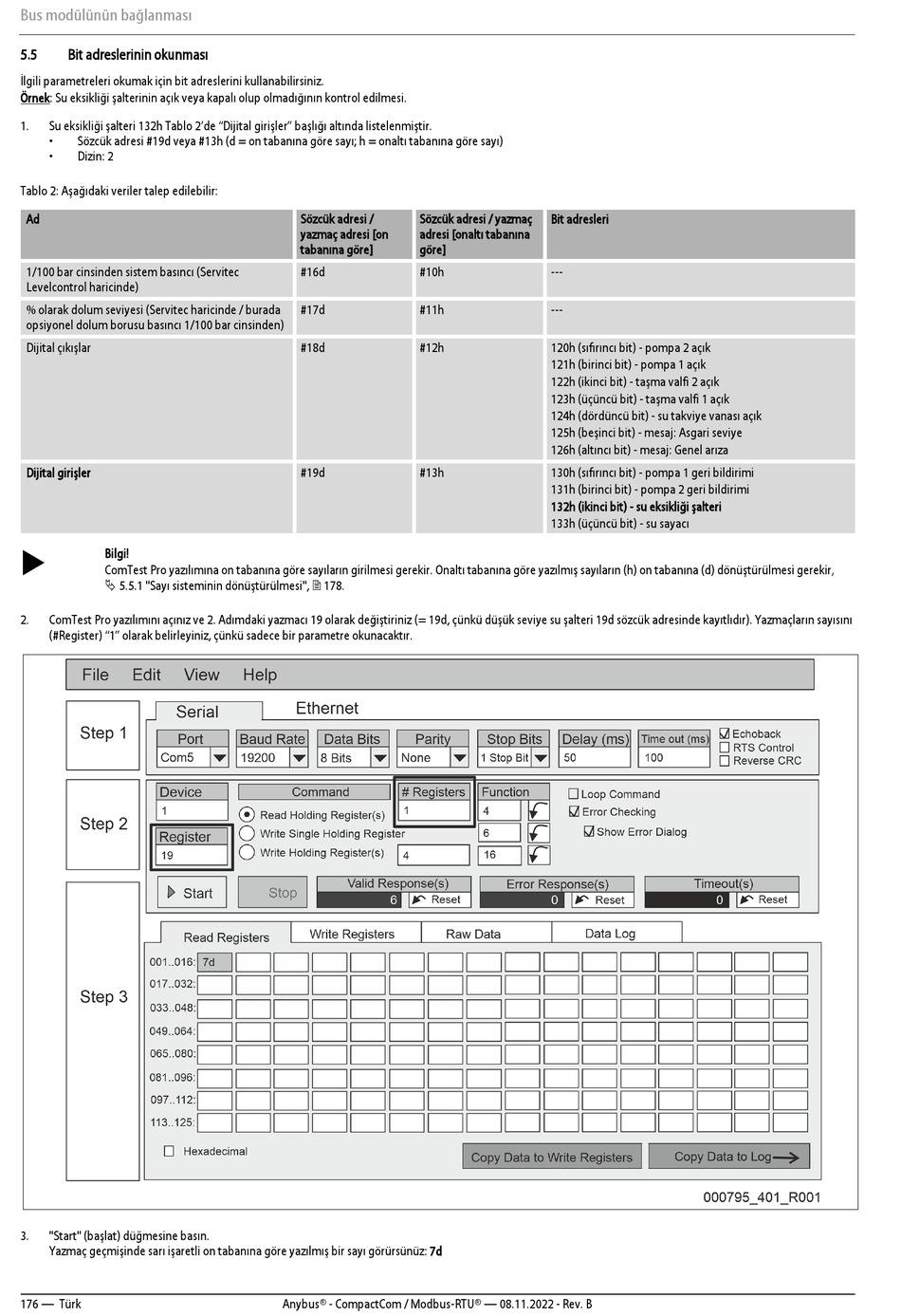

5.5 Bit adreslerinin okunması
İlgili parametreleri okumak için bit adreslerini kullanabilirsiniz.
Örnek: Su eksikliği şalterinin açık veya kapalı olup olmadığının kontrol edilmesi.
1. Su eksikliği şalteri 132h Tablo 2'de "Dijital girişler" başlığı altında listelenmiştir.
• Sözcük adresi #19d veya #13h (d = on tabanına göre sayı; h = onaltı tabanına göre sayı)
• Dizin: 2
Tablo 2: Aşağıdaki veriler talep edilebilir:
Ad
1/100 bar cinsinden sistem basıncı (Servitec
Levelcontrol haricinde)
% olarak dolum seviyesi (Servitec haricinde / burada
opsiyonel dolum borusu basıncı 1/100 bar cinsinden)
Dijital çıkışlar
Dijital girişler

Bilgi!
ComTest Pro yazılımına on tabanına göre sayıların girilmesi gerekir. Onaltı tabanına göre yazılmış sayıların (h) on tabanına (d) dönüştürülmesi
 5.5.1 "Sayı sisteminin dönüştürülmesi", 
2. ComTest Pro yazılımını açınız ve 2. Adımdaki yazmacı 19 olarak değiştiriniz (= 19d, çünkü düşük seviye su şalteri 19d sözcük adresinde kayıtlıdır). Yazmaçların sayısını
(#Register) "1" olarak belirleyiniz, çünkü sadece bir parametre okunacaktır.
3. "Start" (başlat) düğmesine basın.
Yazmaç geçmişinde sarı işaretli on tabanına göre yazılmış bir sayı görürsünüz: 7d
176 — Türk
Sözcük adresi / Sözcük adresi / yazmaç
yazmaç adresi [on adresi [onaltı tabanına
tabanına göre] göre]
#16d #10h
#17d #11h
#18d #12h
#19d #13h
178.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Bit adresleri
---
---
120h (sıfırıncı bit) - pompa 2 açık
121h (birinci bit) - pompa 1 açık
122h (ikinci bit) - taşma valfi 2 açık
123h (üçüncü bit) - taşma valfi 1 açık
124h (dördüncü bit) - su takviye vanası açık
125h (beşinci bit) - mesaj: Asgari seviye
126h (altıncı bit) - mesaj: Genel arıza
130h (sıfırıncı bit) - pompa 1 geri bildirimi
131h (birinci bit) - pompa 2 geri bildirimi
132h (ikinci bit) - su eksikliği şalteri
133h (üçüncü bit) - su sayacı
gerekir,
