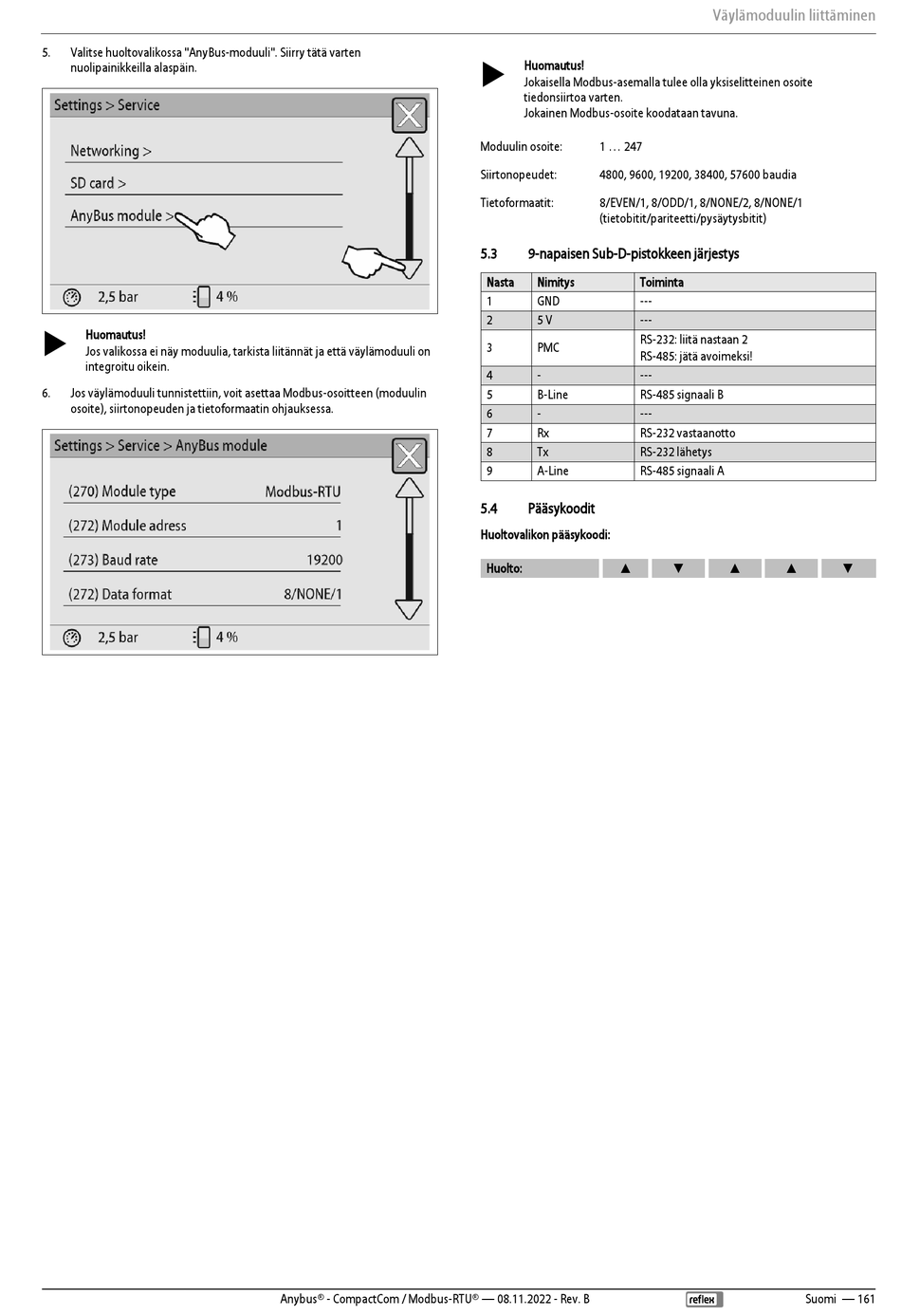

5. Valitse huoltovalikossa "AnyBus-moduuli". Siirry tätä varten
nuolipainikkeilla alaspäin.

Huomautus!
Jos valikossa ei näy moduulia, tarkista liitännät ja että väylämoduuli on
integroitu oikein.
6. Jos väylämoduuli tunnistettiin, voit asettaa Modbus-osoitteen (moduulin
osoite), siirtonopeuden ja tietoformaatin ohjauksessa.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B

Huomautus!
Jokaisella Modbus-asemalla tulee olla yksiselitteinen osoite
tiedonsiirtoa varten.
Jokainen Modbus-osoite koodataan tavuna.
Moduulin osoite: 1 ... 247
Siirtonopeudet: 4800, 9600, 19200, 38400, 57600 baudia
Tietoformaatit: 8/EVEN/1, 8/ODD/1, 8/NONE/2, 8/NONE/1
(tietobitit/pariteetti/pysäytysbitit)
5.3 9-napaisen Sub-D-pistokkeen järjestys
Nasta Nimitys Toiminta
1 GND ---
2 5 V ---
RS-232: liitä nastaan 2
3 PMC
RS-485: jätä avoimeksi!
4 - ---
5 B-Line RS-485 signaali B
6 - ---
7 Rx RS-232 vastaanotto
8 Tx RS-232 lähetys
9 A-Line RS-485 signaali A
5.4 Pääsykoodit
Huoltovalikon pääsykoodi:
▲
Huolto:
Väylämoduulin liittäminen
▼ ▲ ▲ ▼
Suomi — 161
