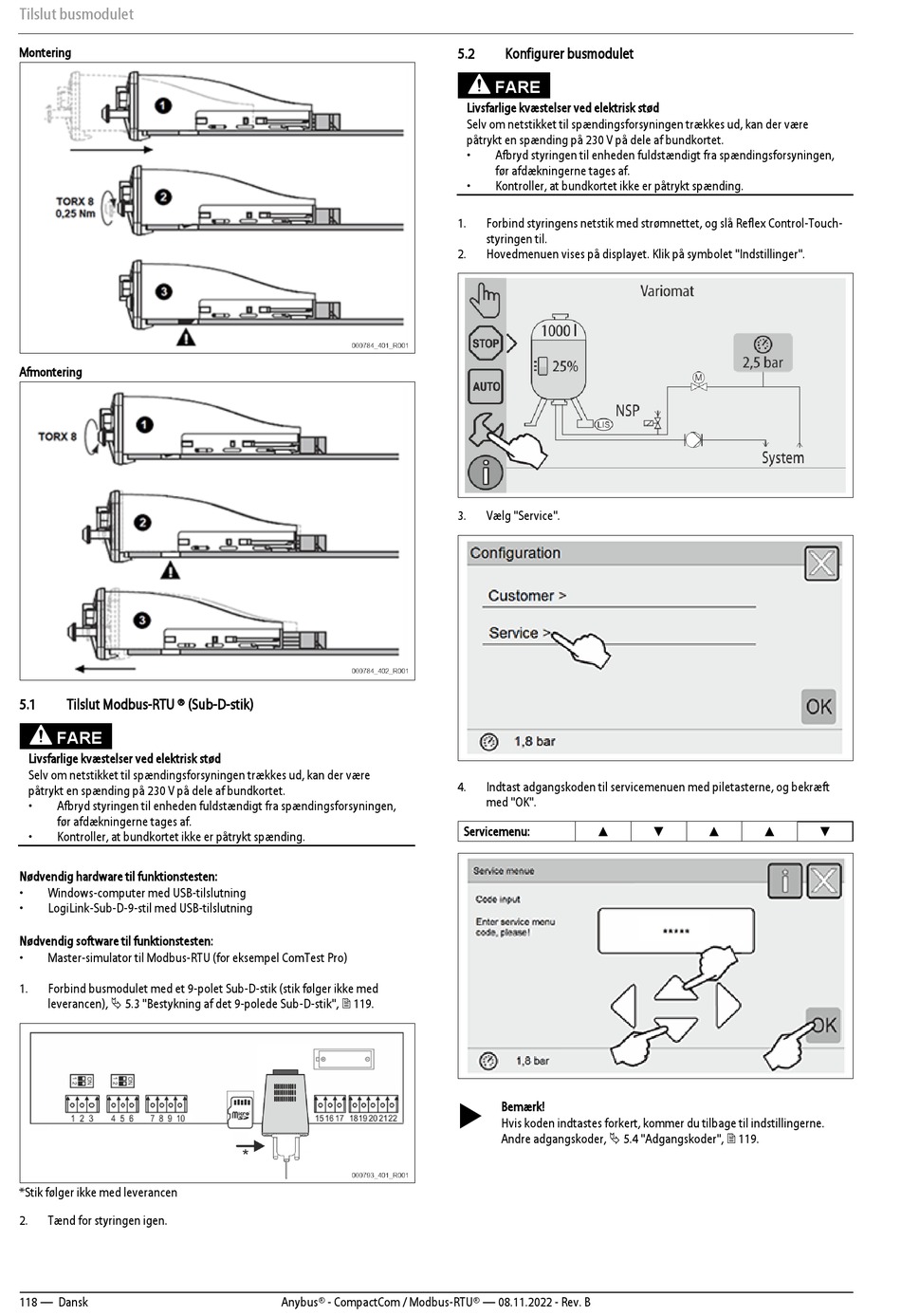

Tilslut Modbus-Rtu ® (Sub-D-Stik); Konfigurer Busmodulet - Reflex Anybus CompactCom Original Operating Manual

Tilslut busmodulet
Montering
Afmontering
5.1 Tilslut Modbus-RTU ® (Sub-D-stik)
FARE
Livsfarlige kvæstelser ved elektrisk stød
Selv om netstikket til spændingsforsyningen trækkes ud, kan der være
påtrykt en spænding på 230 V på dele af bundkortet.
• Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen,
før afdækningerne tages af.
• Kontroller, at bundkortet ikke er påtrykt spænding.
Nødvendig hardware til funktionstesten:
• Windows-computer med USB-tilslutning
• LogiLink-Sub-D-9-stil med USB-tilslutning
Nødvendig software til funktionstesten:
• Master-simulator til Modbus-RTU (for eksempel ComTest Pro)
1. Forbind busmodulet med et 9-polet Sub-D-stik (stik følger ikke med
leverancen),  5.3 "Bestykning af det 9-polede Sub-D-stik",  119.
*Stik følger ikke med leverancen
2. Tænd for styringen igen.
118 — Dansk Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5.2

Konfigurer busmodulet

FARE
Livsfarlige kvæstelser ved elektrisk stød
Selv om netstikket til spændingsforsyningen trækkes ud, kan der være
påtrykt en spænding på 230 V på dele af bundkortet.
• Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen,
før afdækningerne tages af.
• Kontroller, at bundkortet ikke er påtrykt spænding.
1. Forbind styringens netstik med strømnettet, og slå Reflex Control-Touch-
styringen til.
2. Hovedmenuen vises på displayet. Klik på symbolet "Indstillinger".
3. Vælg "Service".
4. Indtast adgangskoden til servicemenuen med piletasterne, og bekræft
med "OK".
▲
Servicemenu:

Bemærk!
Hvis koden indtastes forkert, kommer du tilbage til indstillingerne.
Andre adgangskoder,  5.4 "Adgangskoder",  119.
▼ ▲ ▲ ▼
