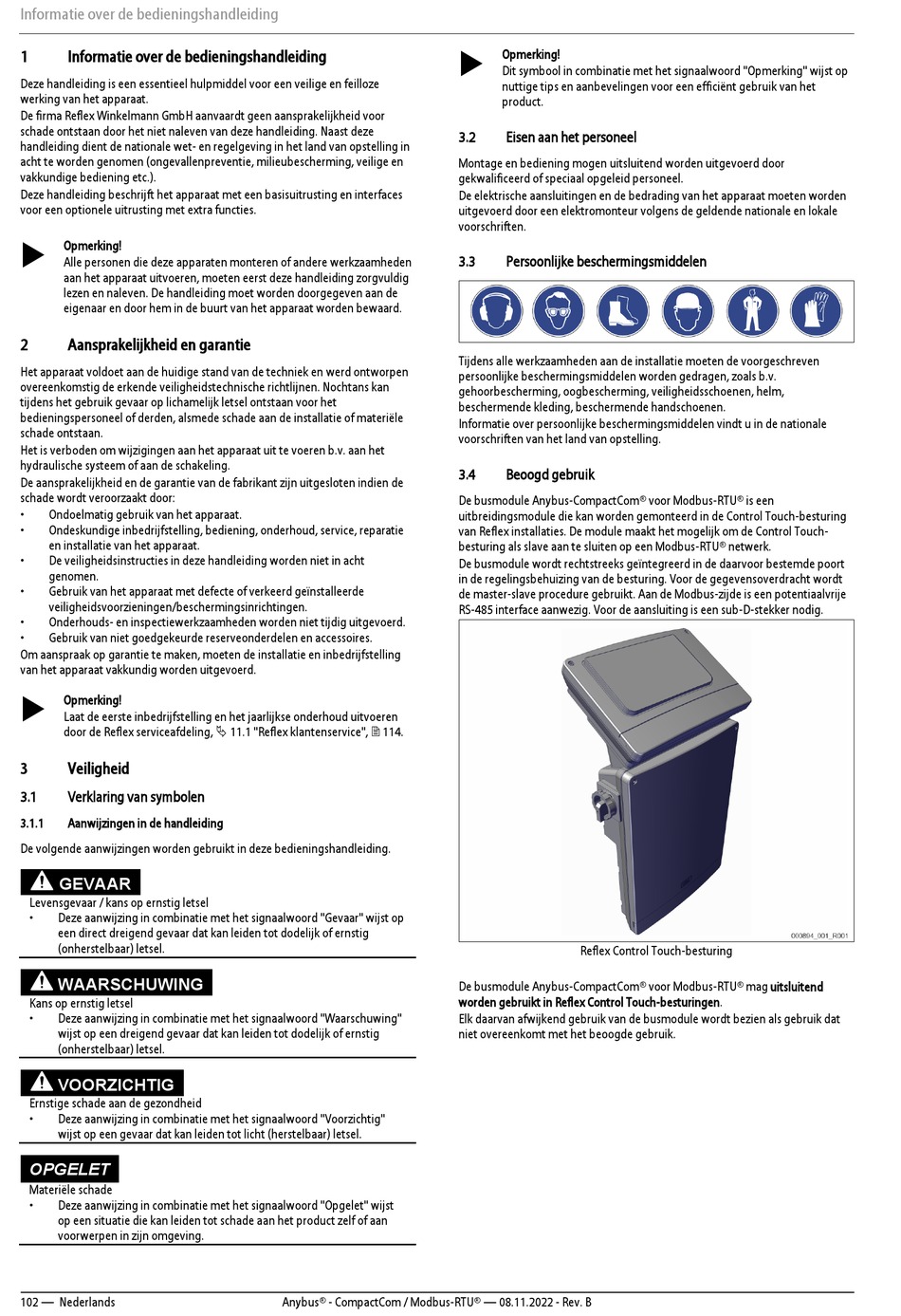

Informatie Over De Bedieningshandleiding; Aansprakelijkheid En Garantie; Veiligheid; Verklaring Van Symbolen - Reflex Anybus CompactCom Original Operating Manual

Informatie over de bedieningshandleiding

1 Informatie over de bedieningshandleiding
Deze handleiding is een essentieel hulpmiddel voor een veilige en feilloze
werking van het apparaat.
De firma Reflex Winkelmann GmbH aanvaardt geen aansprakelijkheid voor
schade ontstaan door het niet naleven van deze handleiding. Naast deze
handleiding dient de nationale wet- en regelgeving in het land van opstelling in
acht te worden genomen (ongevallenpreventie, milieubescherming, veilige en
vakkundige bediening etc.).
Deze handleiding beschrijft het apparaat met een basisuitrusting en interfaces
voor een optionele uitrusting met extra functies.

Opmerking!
Alle personen die deze apparaten monteren of andere werkzaamheden
aan het apparaat uitvoeren, moeten eerst deze handleiding zorgvuldig
lezen en naleven. De handleiding moet worden doorgegeven aan de
eigenaar en door hem in de buurt van het apparaat worden bewaard.
2

Aansprakelijkheid en garantie

Het apparaat voldoet aan de huidige stand van de techniek en werd ontworpen
overeenkomstig de erkende veiligheidstechnische richtlijnen. Nochtans kan
tijdens het gebruik gevaar op lichamelijk letsel ontstaan voor het
bedieningspersoneel of derden, alsmede schade aan de installatie of materiële
schade ontstaan.
Het is verboden om wijzigingen aan het apparaat uit te voeren b.v. aan het
hydraulische systeem of aan de schakeling.
De aansprakelijkheid en de garantie van de fabrikant zijn uitgesloten indien de
schade wordt veroorzaakt door:
• Ondoelmatig gebruik van het apparaat.
• Ondeskundige inbedrijfstelling, bediening, onderhoud, service, reparatie
en installatie van het apparaat.
• De veiligheidsinstructies in deze handleiding worden niet in acht
genomen.
• Gebruik van het apparaat met defecte of verkeerd geïnstalleerde
veiligheidsvoorzieningen/beschermingsinrichtingen.
• Onderhouds- en inspectiewerkzaamheden worden niet tijdig uitgevoerd.
• Gebruik van niet goedgekeurde reserveonderdelen en accessoires.
Om aanspraak op garantie te maken, moeten de installatie en inbedrijfstelling
van het apparaat vakkundig worden uitgevoerd.

Opmerking!
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud uitvoeren
door de Reflex serviceafdeling,  11.1 "Reflex klantenservice",  114.
3

Veiligheid

3.1

Verklaring van symbolen

3.1.1

Aanwijzingen in de handleiding

De volgende aanwijzingen worden gebruikt in deze bedieningshandleiding.
GEVAAR
Levensgevaar / kans op ernstig letsel
• Deze aanwijzing in combinatie met het signaalwoord "Gevaar" wijst op
een direct dreigend gevaar dat kan leiden tot dodelijk of ernstig
(onherstelbaar) letsel.
WAARSCHUWING
Kans op ernstig letsel
• Deze aanwijzing in combinatie met het signaalwoord "Waarschuwing"
wijst op een dreigend gevaar dat kan leiden tot dodelijk of ernstig
(onherstelbaar) letsel.
VOORZICHTIG
Ernstige schade aan de gezondheid
• Deze aanwijzing in combinatie met het signaalwoord "Voorzichtig"
wijst op een gevaar dat kan leiden tot licht (herstelbaar) letsel.
OPGELET
Materiële schade
• Deze aanwijzing in combinatie met het signaalwoord "Opgelet" wijst
op een situatie die kan leiden tot schade aan het product zelf of aan
voorwerpen in zijn omgeving.
102 — Nederlands Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
 Opmerking!
Dit symbool in combinatie met het signaalwoord "Opmerking" wijst op
nuttige tips en aanbevelingen voor een efficiënt gebruik van het
product.
3.2

Eisen aan het personeel

Montage en bediening mogen uitsluitend worden uitgevoerd door
gekwalificeerd of speciaal opgeleid personeel.
De elektrische aansluitingen en de bedrading van het apparaat moeten worden
uitgevoerd door een elektromonteur volgens de geldende nationale en lokale
voorschriften.
3.3

Persoonlijke beschermingsmiddelen

Tijdens alle werkzaamheden aan de installatie moeten de voorgeschreven
persoonlijke beschermingsmiddelen worden gedragen, zoals b.v.
gehoorbescherming, oogbescherming, veiligheidsschoenen, helm,
beschermende kleding, beschermende handschoenen.
Informatie over persoonlijke beschermingsmiddelen vindt u in de nationale
voorschriften van het land van opstelling.
3.4

Beoogd gebruik

De busmodule Anybus-CompactCom® voor Modbus-RTU® is een
uitbreidingsmodule die kan worden gemonteerd in de Control Touch-besturing
van Reflex installaties. De module maakt het mogelijk om de Control Touch-
besturing als slave aan te sluiten op een Modbus-RTU® netwerk.
De busmodule wordt rechtstreeks geïntegreerd in de daarvoor bestemde poort
in de regelingsbehuizing van de besturing. Voor de gegevensoverdracht wordt
de master-slave procedure gebruikt. Aan de Modbus-zijde is een potentiaalvrije
RS-485 interface aanwezig. Voor de aansluiting is een sub-D-stekker nodig.
Reflex Control Touch-besturing
De busmodule Anybus-CompactCom® voor Modbus-RTU® mag uitsluitend
worden gebruikt in Reflex Control Touch-besturingen.
Elk daarvan afwijkend gebruik van de busmodule wordt bezien als gebruik dat
niet overeenkomt met het beoogde gebruik.
