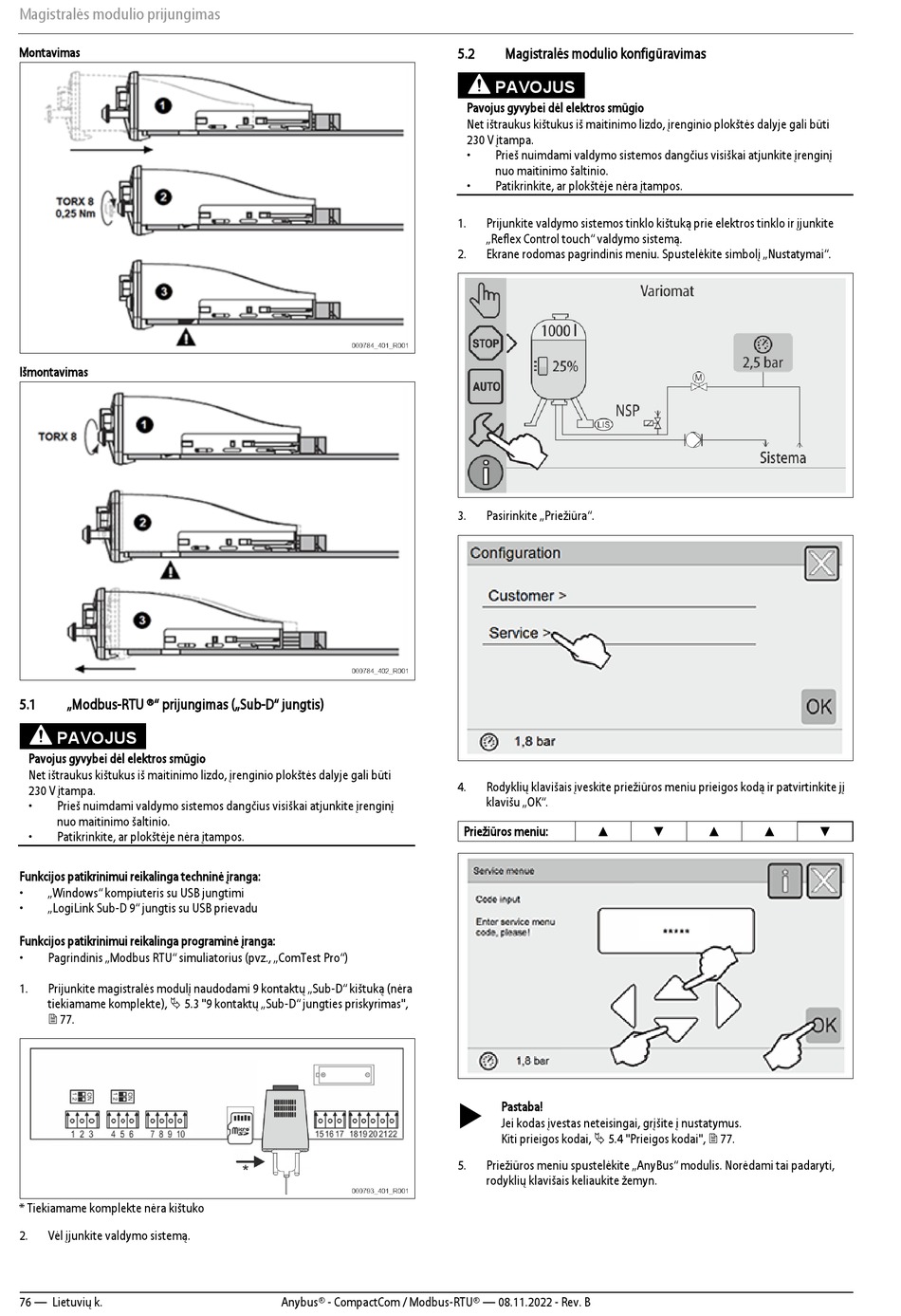

Magistralės modulio prijungimas
Montavimas
Išmontavimas
5.1 „Modbus-RTU ®" prijungimas („Sub-D" jungtis)
PAVOJUS
Pavojus gyvybei dėl elektros smūgio
Net ištraukus kištukus iš maitinimo lizdo, įrenginio plokštės dalyje gali būti
230 V įtampa.
• Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį
nuo maitinimo šaltinio.
• Patikrinkite, ar plokštėje nėra įtampos.
Funkcijos patikrinimui reikalinga techninė įranga:
• „Windows" kompiuteris su USB jungtimi
• „LogiLink Sub-D 9" jungtis su USB prievadu
Funkcijos patikrinimui reikalinga programinė įranga:
• Pagrindinis „Modbus RTU" simuliatorius (pvz., „ComTest Pro")
1. Prijunkite magistralės modulį naudodami 9 kontaktų „Sub-D" kištuką (nėra
tiekiamame komplekte),  5.3 "9 kontaktų „Sub-D" jungties priskyrimas",
 77.
* Tiekiamame komplekte nėra kištuko
2. Vėl įjunkite valdymo sistemą.
76 — Lietuvių k. Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5.2 Magistralės modulio konfigūravimas
PAVOJUS
Pavojus gyvybei dėl elektros smūgio
Net ištraukus kištukus iš maitinimo lizdo, įrenginio plokštės dalyje gali būti
230 V įtampa.
• Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį
nuo maitinimo šaltinio.
• Patikrinkite, ar plokštėje nėra įtampos.
1. Prijunkite valdymo sistemos tinklo kištuką prie elektros tinklo ir įjunkite
„Reflex Control touch" valdymo sistemą.
2. Ekrane rodomas pagrindinis meniu. Spustelėkite simbolį „Nustatymai".
3. Pasirinkite „Priežiūra".
4. Rodyklių klavišais įveskite priežiūros meniu prieigos kodą ir patvirtinkite jį
klavišu „OK".
▲
Priežiūros meniu:

Pastaba!
Jei kodas įvestas neteisingai, grįšite į nustatymus.
Kiti prieigos kodai,  5.4 "Prieigos kodai",  77.
5. Priežiūros meniu spustelėkite „AnyBus" modulis. Norėdami tai padaryti,
rodyklių klavišais keliaukite žemyn.
▼ ▲ ▲ ▼
