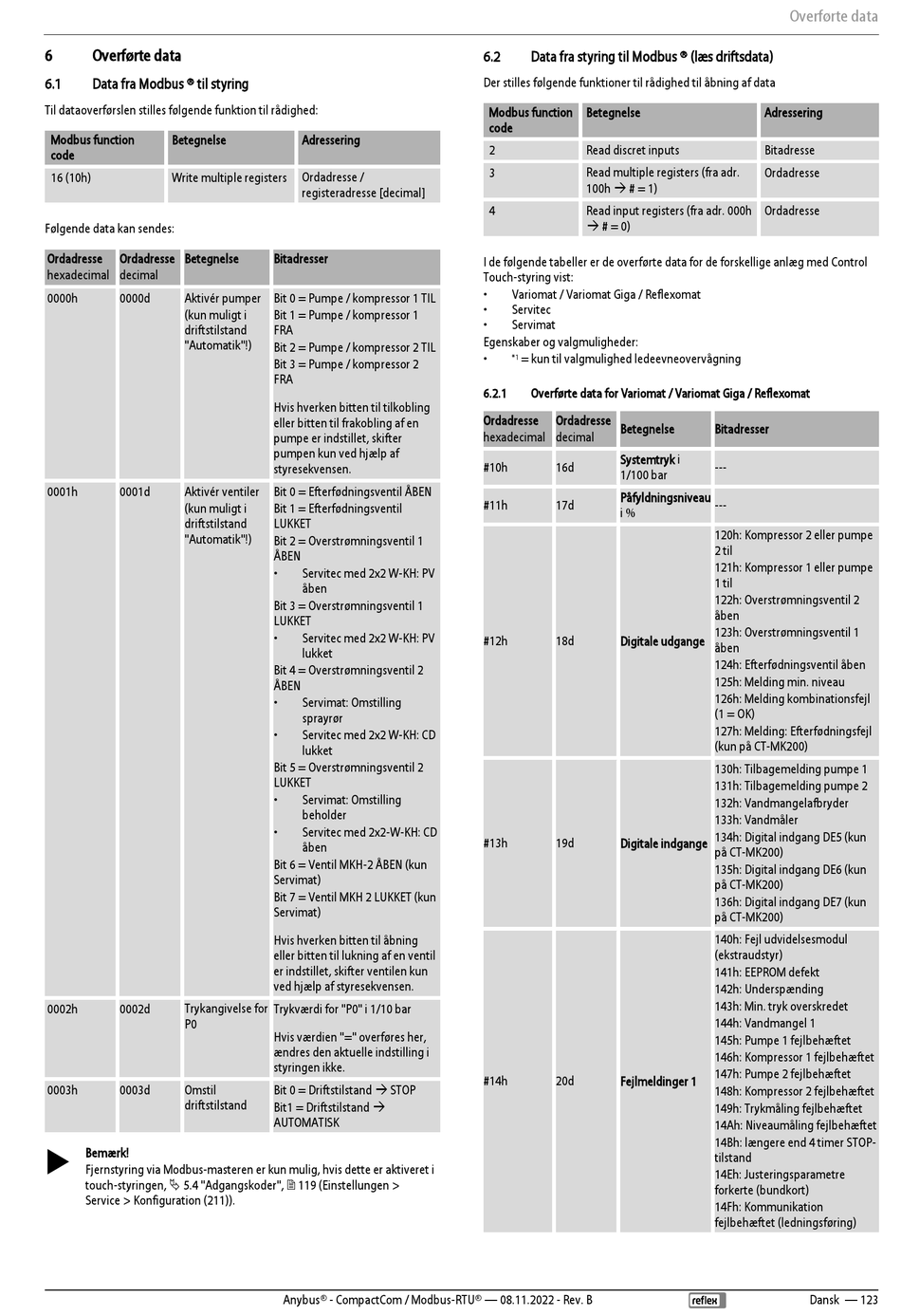

6 Overførte data
6.1 Data fra Modbus ® til styring
Til dataoverførslen stilles følgende funktion til rådighed:
Modbus function Betegnelse
code
16 (10h) Write multiple registers
Følgende data kan sendes:
Ordadresse Ordadresse Betegnelse
hexadecimal decimal
0000h 0000d Aktivér pumper
(kun muligt i
driftstilstand
"Automatik"!)
0001h 0001d Aktivér ventiler
(kun muligt i
driftstilstand
"Automatik"!)
0002h 0002d Trykangivelse for
P0
Omstil
0003h 0003d
driftstilstand
 Bemærk!
Fjernstyring via Modbus-masteren er kun mulig, hvis dette er aktiveret i
touch-styringen,  5.4 "Adgangskoder",  119 (Einstellungen >
Service > Konfiguration (211)).
Adressering
Ordadresse /
registeradresse [decimal]
Bitadresser
Bit 0 = Pumpe / kompressor 1 TIL
Bit 1 = Pumpe / kompressor 1
FRA
Bit 2 = Pumpe / kompressor 2 TIL
Bit 3 = Pumpe / kompressor 2
FRA
Hvis hverken bitten til tilkobling
eller bitten til frakobling af en
pumpe er indstillet, skifter
pumpen kun ved hjælp af
styresekvensen.
Bit 0 = Efterfødningsventil ÅBEN
Bit 1 = Efterfødningsventil
LUKKET
Bit 2 = Overstrømningsventil 1
ÅBEN
• Servitec med 2x2 W-KH: PV
åben
Bit 3 = Overstrømningsventil 1
LUKKET
• Servitec med 2x2 W-KH: PV
lukket
Bit 4 = Overstrømningsventil 2
ÅBEN
• Servimat: Omstilling
sprayrør
• Servitec med 2x2 W-KH: CD
lukket
Bit 5 = Overstrømningsventil 2
LUKKET
• Servimat: Omstilling
beholder
• Servitec med 2x2-W-KH: CD
åben
Bit 6 = Ventil MKH-2 ÅBEN (kun
Servimat)
Bit 7 = Ventil MKH 2 LUKKET (kun
Servimat)
Hvis hverken bitten til åbning
eller bitten til lukning af en ventil
er indstillet, skifter ventilen kun
ved hjælp af styresekvensen.
Trykværdi for "P0" i 1/10 bar
Hvis værdien "=" overføres her,
ændres den aktuelle indstilling i
styringen ikke.
Bit 0 = Driftstilstand  STOP
Bit1 = Driftstilstand 
AUTOMATISK
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
6.2 Data fra styring til Modbus ® (læs driftsdata)
Der stilles følgende funktioner til rådighed til åbning af data
Modbus function Betegnelse
code
2 Read discret inputs
3 Read multiple registers (fra adr.
100h  # = 1)
4 Read input registers (fra adr. 000h
 # = 0)
I de følgende tabeller er de overførte data for de forskellige anlæg med Control
Touch-styring vist:
• Variomat / Variomat Giga / Reflexomat
• Servitec
• Servimat
Egenskaber og valgmuligheder:
• = kun til valgmulighed ledeevneovervågning
*1
6.2.1 Overførte data for Variomat / Variomat Giga / Reflexomat
Ordadresse Ordadresse
Betegnelse
hexadecimal decimal
Systemtryk i
#10h 16d
1/100 bar
Påfyldningsniveau
#11h 17d
i %
#12h 18d Digitale udgange
#13h 19d Digitale indgange
#14h 20d Fejlmeldinger 1
Overførte data
Adressering
Bitadresse
Ordadresse
Ordadresse
Bitadresser
---
---
120h: Kompressor 2 eller pumpe
2 til
121h: Kompressor 1 eller pumpe
1 til
122h: Overstrømningsventil 2
åben
123h: Overstrømningsventil 1
åben
124h: Efterfødningsventil åben
125h: Melding min. niveau
126h: Melding kombinationsfejl
(1 = OK)
127h: Melding: Efterfødningsfejl
(kun på CT-MK200)
130h: Tilbagemelding pumpe 1
131h: Tilbagemelding pumpe 2
132h: Vandmangelafbryder
133h: Vandmåler
134h: Digital indgang DE5 (kun
på CT-MK200)
135h: Digital indgang DE6 (kun
på CT-MK200)
136h: Digital indgang DE7 (kun
på CT-MK200)
140h: Fejl udvidelsesmodul
(ekstraudstyr)
141h: EEPROM defekt
142h: Underspænding
143h: Min. tryk overskredet
144h: Vandmangel 1
145h: Pumpe 1 fejlbehæftet
146h: Kompressor 1 fejlbehæftet
147h: Pumpe 2 fejlbehæftet
148h: Kompressor 2 fejlbehæftet
149h: Trykmåling fejlbehæftet
14Ah: Niveaumåling fejlbehæftet
14Bh: længere end 4 timer STOP-
tilstand
14Eh: Justeringsparametre
forkerte (bundkort)
14Fh: Kommunikation
fejlbehæftet (ledningsføring)
